Mạch Nạp ST-Link Mini V2
Mạch nạp ST-Link V2 Mini là một công cụ lập trình và debug nhỏ gọn, dùng để nạp firmware và gỡ lỗi cho các vi điều khiển STM8 và STM32 của STMicroelectronics. Đây là phiên bản giá rẻ và phổ biến của mạch nạp ST-Link/V2 chính hãng.

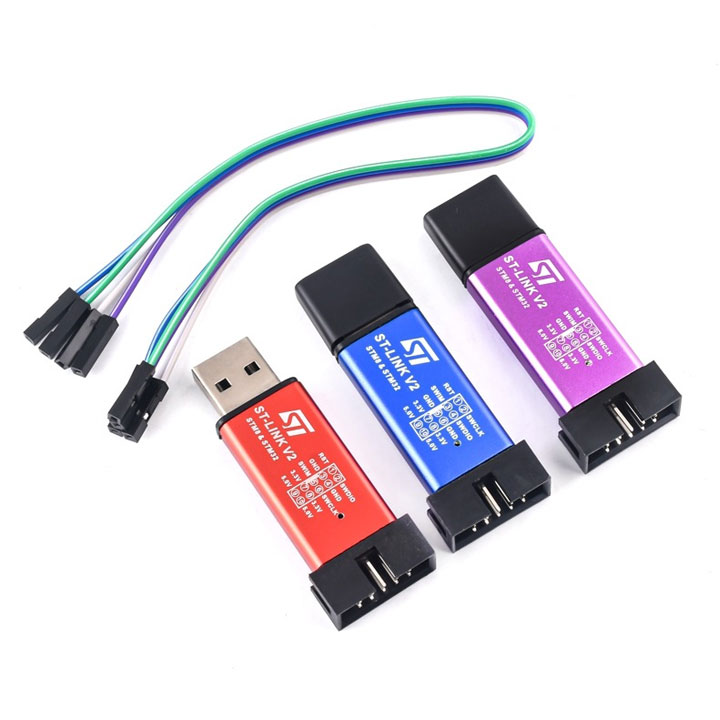

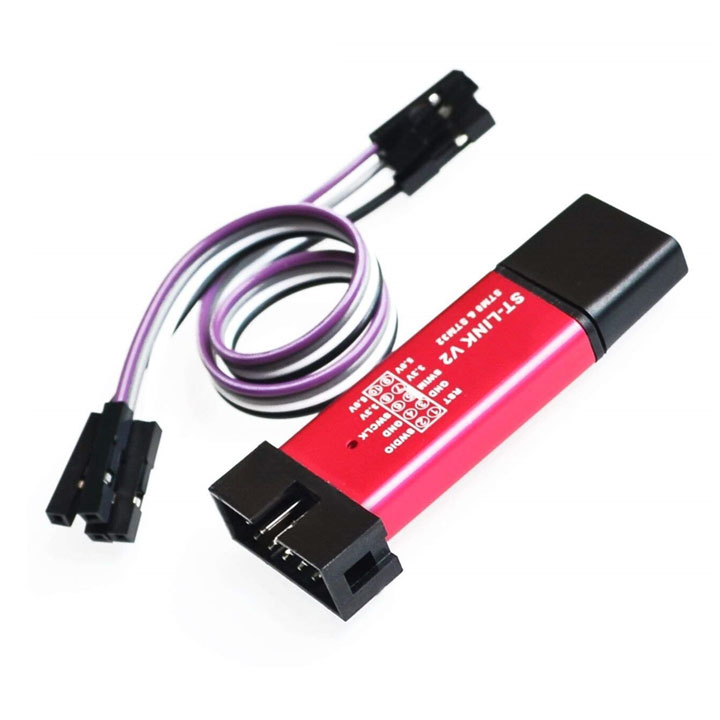

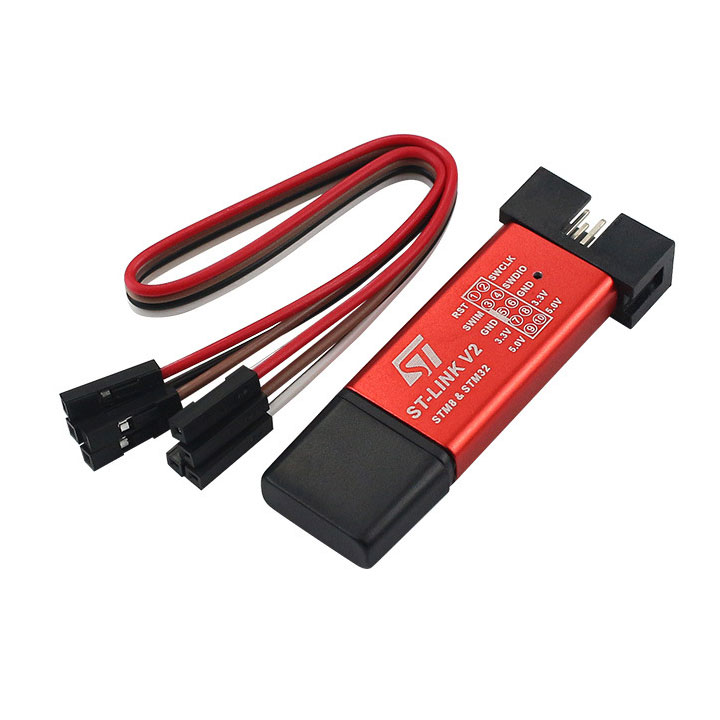

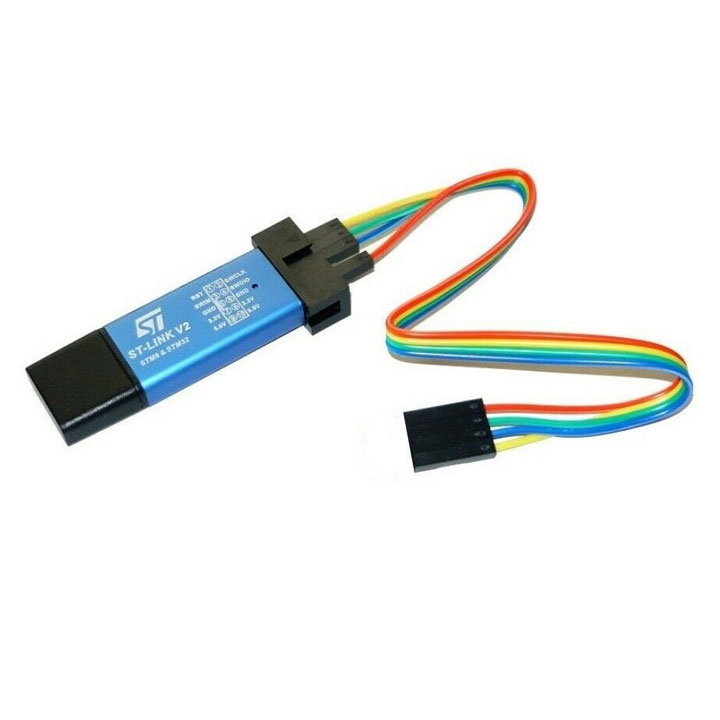

Mạch Nạp ST-Link V2, Mach Nạp Cho Vi Điều Khiển STM8 Và STM32
🔧 Thông số kỹ thuật ST-Link Mini V2
| Thông số | Giá trị |
|---|---|
| Hỗ trợ dòng chip | STM8 và STM32 |
| Giao tiếp nạp | SWD (Serial Wire Debug) cho STM32 SWIM cho STM8 |
| Điện áp làm việc | 3.3V và 5V (tự nhận dạng theo thiết bị kết nối) |
| Giao tiếp với máy tính | USB 2.0 (qua cổng USB mini hoặc micro) |
| Driver & phần mềm | ST-Link Utility, STM32CubeProgrammer, STM8 STVD |
| Tương thích IDE | STM32CubeIDE, Keil uVision, IAR, PlatformIO, v.v. |

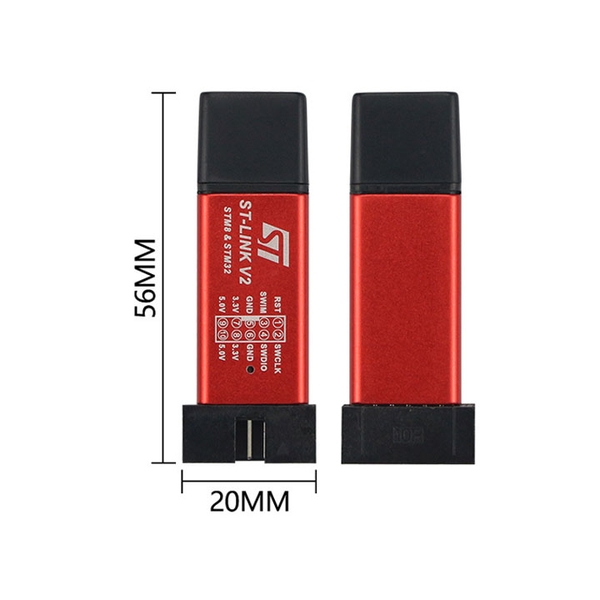

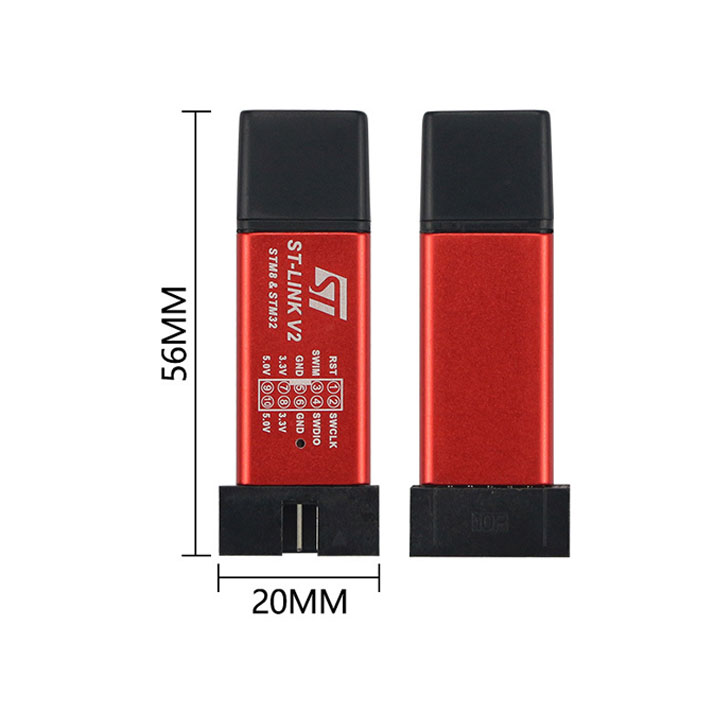

Kích Thước Mạch Nạp ST-Link V2

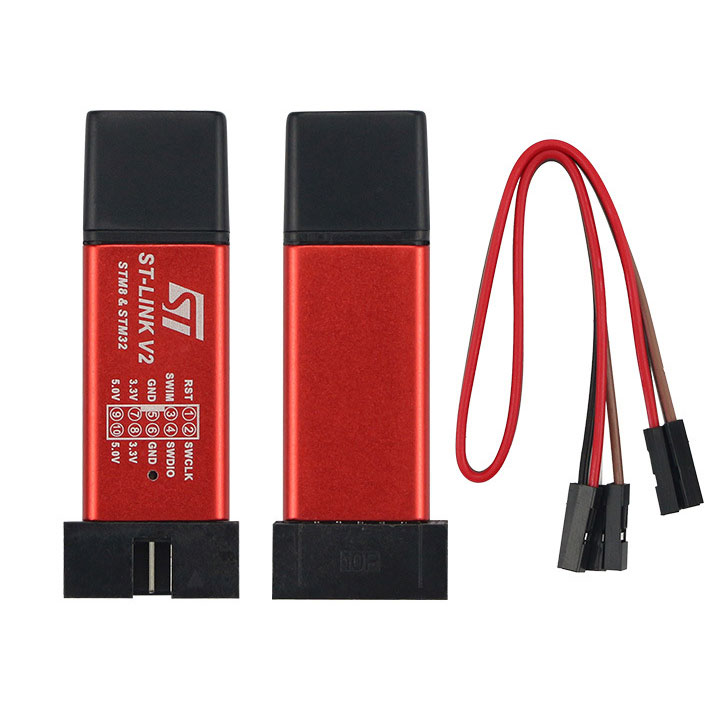

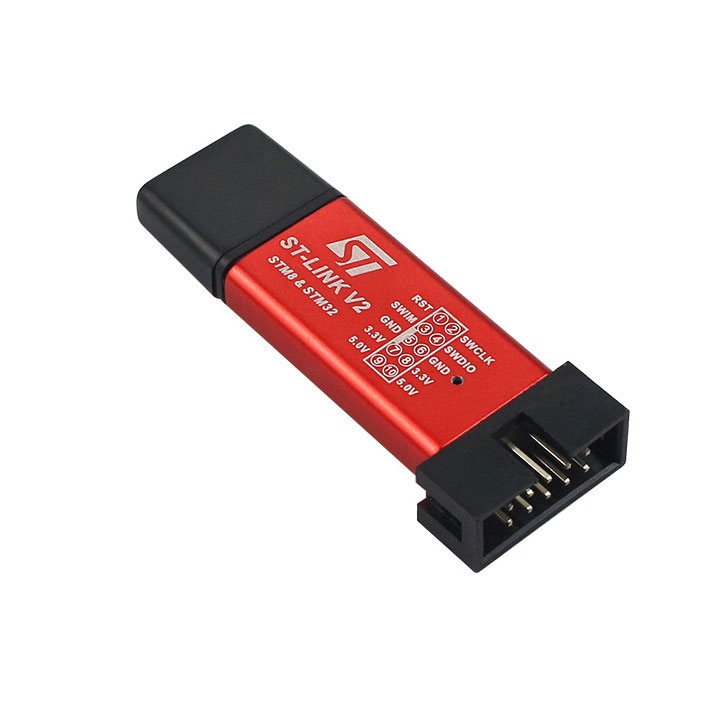

📌 Chân cắm (Pinout) phổ biến của ST-Link Mini V2:
| Chân ST-Link V2 | Chức năng | Ghi chú |
|---|---|---|
| 3.3V hoặc 5V | Nguồn (VCC) | Cấp nguồn cho mạch nạp hoặc mục tiêu |
| GND | Ground (GND) | Nối mass chung |
| SWDIO | Dữ liệu SWD | Dùng cho STM32 |
| SWCLK | Xung đồng bộ | Dùng cho STM32 |
| RST | Reset | Tùy chọn (có thể không cần) |
| SWIM | Giao tiếp SWIM | Dùng cho STM8 |
Lưu ý: Một số phiên bản có 4–6 chân; hãy kiểm tra kỹ nhãn hoặc sơ đồ mạch.
🧪 Cách sử dụng với STM32
Bước 1: Kết nối phần cứng
| ST-Link V2 | STM32 (ví dụ STM32F103C8T6) |
|---|---|
| GND | GND |
| 3.3V | 3.3V |
| SWDIO | SWDIO (PA13) |
| SWCLK | SWCLK (PA14) |
| RST (nếu dùng) | NRST (hoặc Reset pin) |
Bước 2: Cài driver & phần mềm
-
Cài ST-Link USB Driver từ trang chính thức ST.
-
Dùng phần mềm:
-
STM32CubeProgrammer (mới, mạnh mẽ)
-
Hoặc ST-Link Utility (cũ hơn, đơn giản)
-
Bước 3: Nạp chương trình
-
Viết code trong STM32CubeIDE hoặc Keil.
-
Chọn ST-Link là công cụ nạp.
-
Nạp chương trình qua USB.
⚠️ Lưu ý khi sử dụng:
-
Không cấp nguồn đồng thời từ ST-Link và từ nguồn ngoài → tránh xung đột.
-
Đảm bảo GND luôn được nối chung giữa mạch nạp và mạch đích.
-
Đối với STM8, bạn cần dùng giao tiếp SWIM thay vì SWD.
