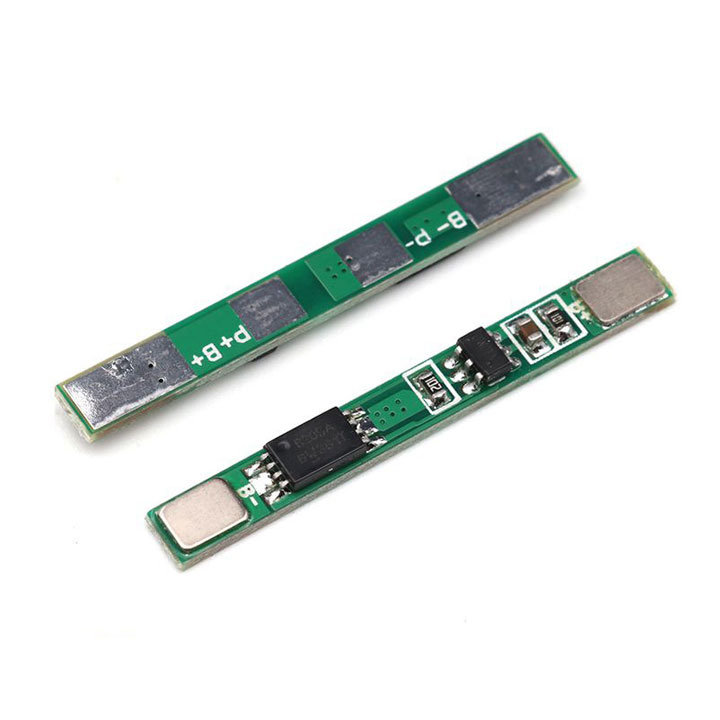

Module Bảo Vệ Quá Dòng Quá Áp Pin 18650 1S 5A
Module Bảo Vệ Quá Dòng Quá Áp Pin 18650 1S 5A được sử dụng bảo vệ quá dòng quá áp pin, ứng dụng để kết nối sạc Teminal với áp suất cao, bên trong mạch phát hiện ba giai đoạn quá dòng (quá dòng 1, quá dòng 2, mạch tải trọng ngắn), MOS ống có thể điều khiển pin sạc và xả.
Module Bảo Vệ Quá Dòng Quá Áp Pin 18650 1S 5A
⚙️ Thông Số Kỹ Thuật Cơ Bản:
| Thông số | Giá trị |
|---|---|
| Loại pin hỗ trợ | Pin Li-ion 1 cell (3.7V – 4.2V) |
| Dòng xả tối đa | 5A |
| Điện áp sạc cắt | ~4.25V (ngắt sạc quá áp) |
| Điện áp xả cắt thấp | ~2.5V (ngắt xả thấp áp) |
| Dòng ngắn mạch / quá dòng | ~6A (ngắt tức thì) |
| Kích thước | Khoảng 25mm x 15mm x 3mm |
| Cấu trúc mạch | 2 MOSFET + IC giám sát BMS |

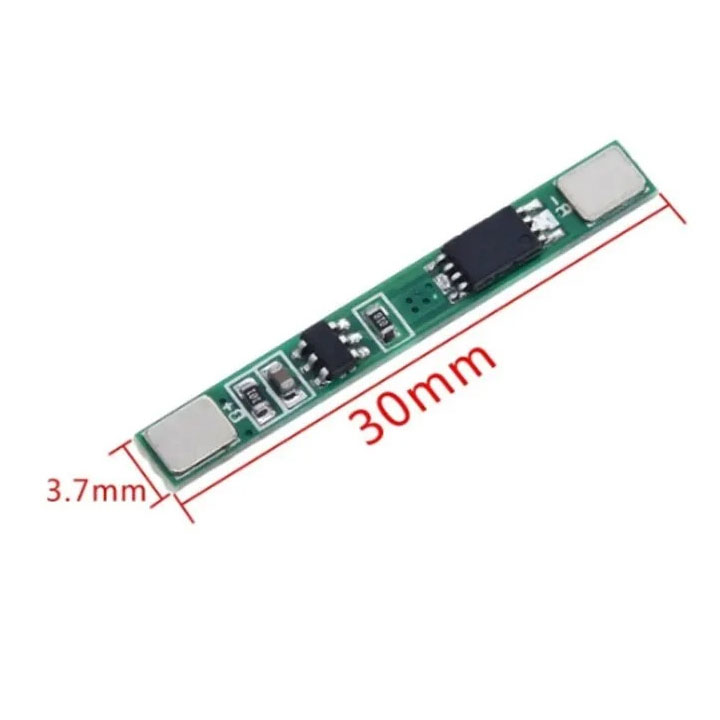

Kích Thước Module Bảo Vệ Quá Dòng Quá Áp Pin 18650 1S 5A
🔒 Chức Năng Bảo Vệ:
➤ Chống quá áp khi sạc: Ngắt sạc khi điện áp pin vượt ~4.25V.
➤ Chống xả sâu: Ngắt tải khi điện áp pin tụt dưới ~2.5V.
➤ Chống ngắn mạch: Tự động ngắt nếu phát hiện dòng xả quá mức (~6A).
➤ Chống quá dòng: Bảo vệ khi dòng xả vượt định mức (thường là 5A).

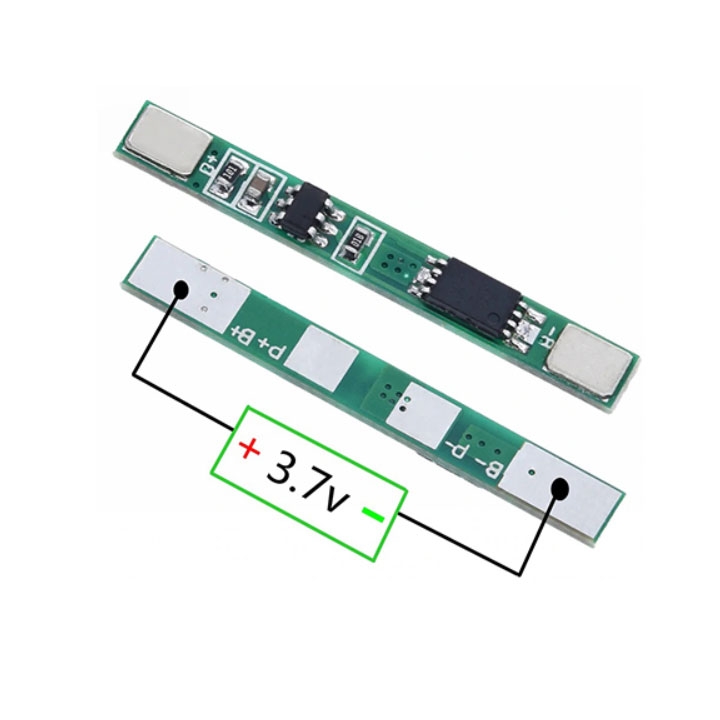

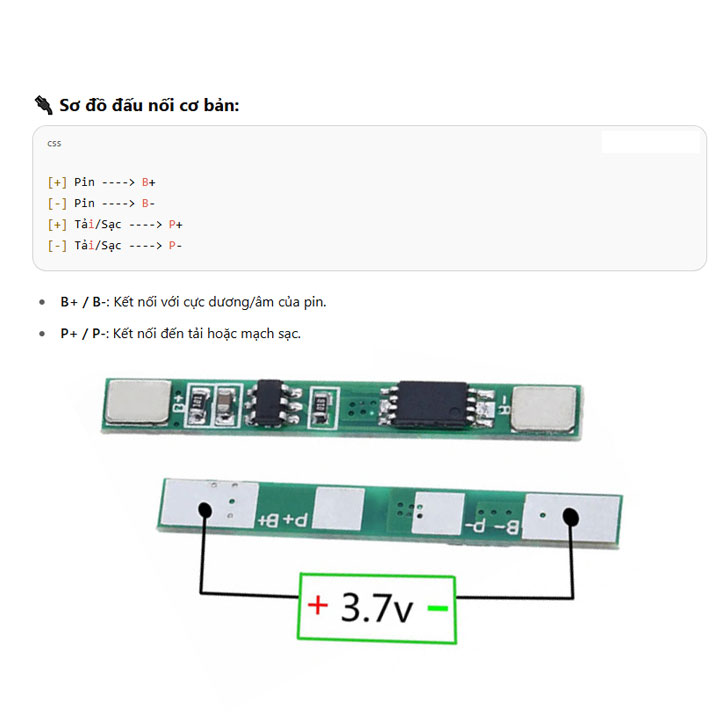

Sơ Đồ Đấu Nối Module Bảo Vệ
⚠️ Lưu Ý Khi Sử Dụng:
➤ Không sử dụng cho các tải lớn hơn 5A, ví dụ như motor công suất cao, máy khoan điện…
➤ Nên dán vào pin bằng băng keo cách điện hoặc keo dán chuyên dụng để tránh chập điện.
➤ Đảm bảo sạc đúng loại pin Li-ion với dòng và điện áp phù hợp (không sạc bằng nguồn không kiểm soát dòng).

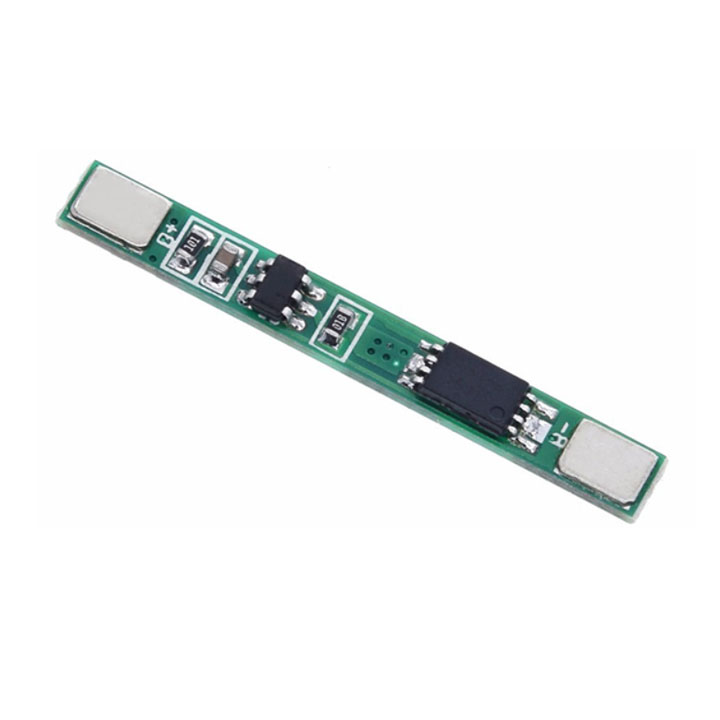

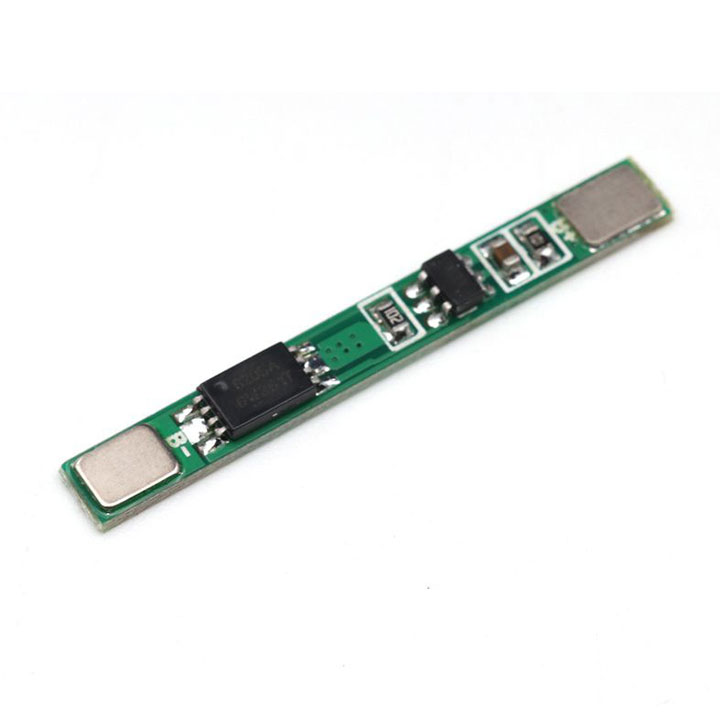

Mặt Trước Module Bảo Vệ Quá Dòng Quá Áp Pin 18650 1S 5A

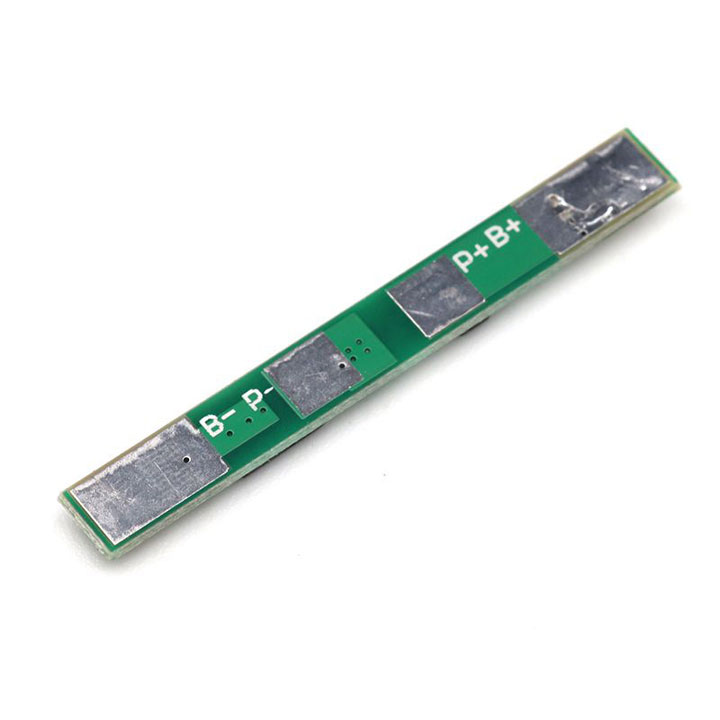

Mặt Sau Module Bảo Vệ Quá Dòng Quá Áp Pin 18650 1S 5A
