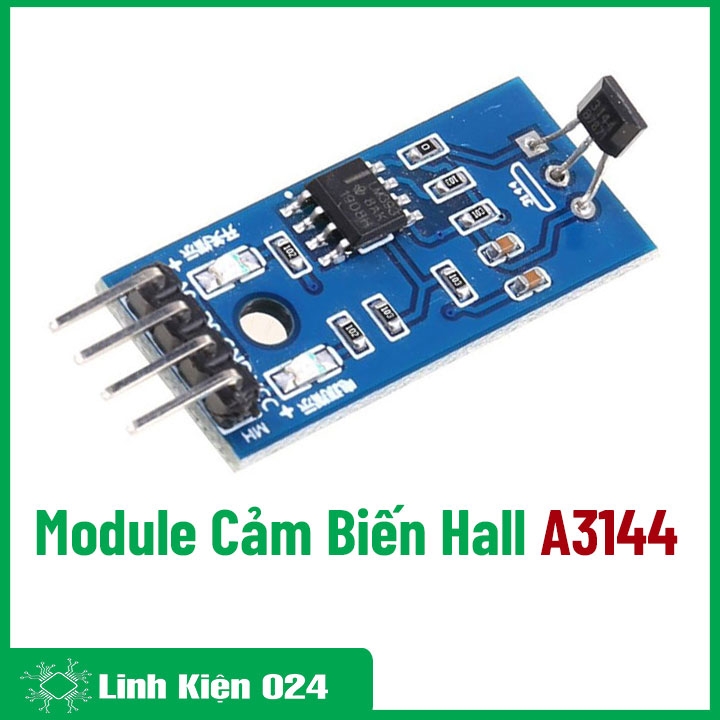

Module Cảm Biến Hall A3144 V1
✔️ Module cảm biến Hall A3144 là một module phát hiện từ trường dựa trên cảm biến Hall A3144 (Hall-effect sensor).
✔️ Nó hoạt động theo nguyên lý hiệu ứng Hall – khi có từ trường (từ nam châm) tác động, cảm biến sẽ thay đổi tín hiệu điện đầu ra.
Cấu tạo và đặc điểm:
✔️ Cảm biến Hall A3144: loại kỹ thuật số, chỉ có hai trạng thái ON/OFF.
✔️ Điện áp hoạt động: thường 4.5V – 24V (phiên bản module hay dùng 5V).
✔️ Tín hiệu ra: mức logic 0 khi phát hiện từ trường nam châm (cực phù hợp), và 1 khi không có từ trường.
✔️ Kích thước module: nhỏ gọn, có 3 chân VCC – GND – OUT.
Ứng dụng phổ biến:
✔️ Đếm vòng quay (gắn nam châm lên trục quay, mỗi lần quay qua cảm biến sẽ phát xung).
✔️ Phát hiện vị trí hoặc tốc độ động cơ.
✔️ Làm công tắc từ (chỉ bật khi có nam châm).
✔️ Dùng trong cửa an toàn, khóa từ, hoặc robot.
Thông Số Kỹ Thuật:
✔️ Kích thước: 27mm*14mm
✔️ Sử dụng IC LM393 (SMD) và cảm biến Hall A3144
✔️ Đầu ra: D0 (Digital) và A0(Anolog)
✔️ Nguồn vào : Vcc(5V),Gnd
✔️ Led cảnh báo nguồn: màu xanh
✔️ Led phát hiện từ trường: màu đỏ
✔️ Hoạt động dựa trên nguyên lý : khi có từ trường (nam châm) biến thiên qua đầu cảm biến mưa thì sẽ có sự thay đổi trạng thái ở 2 chân D0 và A0
Có 2 dạng tín hiệu Anolog và Digital :
✔️ Dạng tín hiệu Digital với mức dòng đạt 100mA có thể điều khiển trực tiếp rơ le 5V, còi chip 5V,hoặc đưa trực tiếp vào các IO của Vđk,…
✔️ Dạng tín hiệu Anolog với dải áp từ 0-5V với mức dòng tối đa đạt 20mA có thể đọc trực tiếp từ các bộ ADC của AVR,PIC.

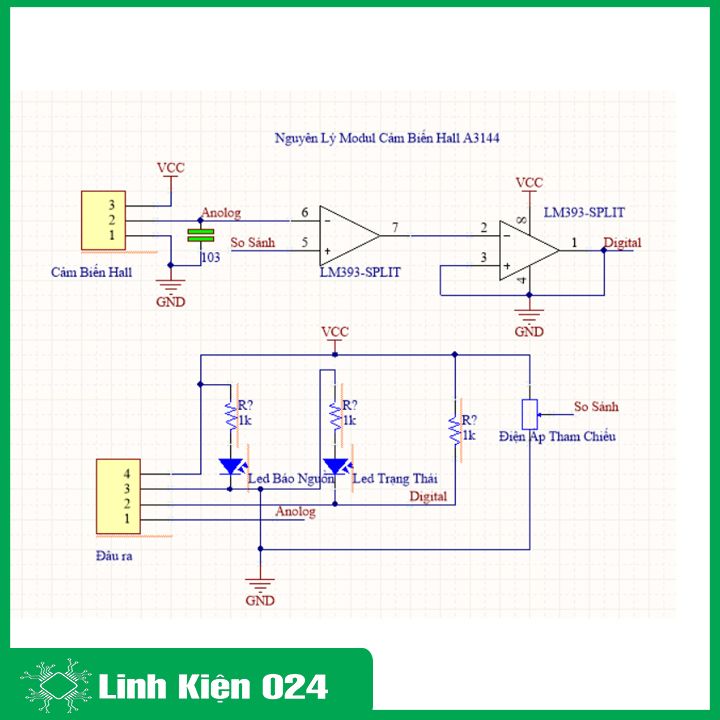

✔️ Module sử dụng opamp LM393 với độ nhạy cao.
✔️ Khi có từ trường biến thiên qua đầu cảm biến (ở trường hợp này là có sự di chuyển của nam châm) thì đầu ra của cảm biến hall có sự thay đổi điện áp
✔️ Đầu ra này được đưa vào ngõ vào đảo của opamp (chân 6 của LM393) và điện áp so sánh (lấy qua chân 2 của biến trở) được đưa vào ngõ vào không đảo(chân 5 của LM393).
✔️ Hiện tượng biến thiên từ trường dẫn đến sự thay đổi mức điện áp ở ngõ vào đảo trong khi mức điện áp ở ngõ vào không đảo giữ nguyên kéo theo sự thay đổi mức logic của đầu ra opamp (nối với chân D0). Đầu ra tích cực mức 1 (5V) khi có từ trường biến thiên và tích cực mức 0 (0V) khi không có biến thiên từ trường.
Tín hiệu Anolog được lấy từ đầu vào của cảm biến Hall và nối vào chân A0.

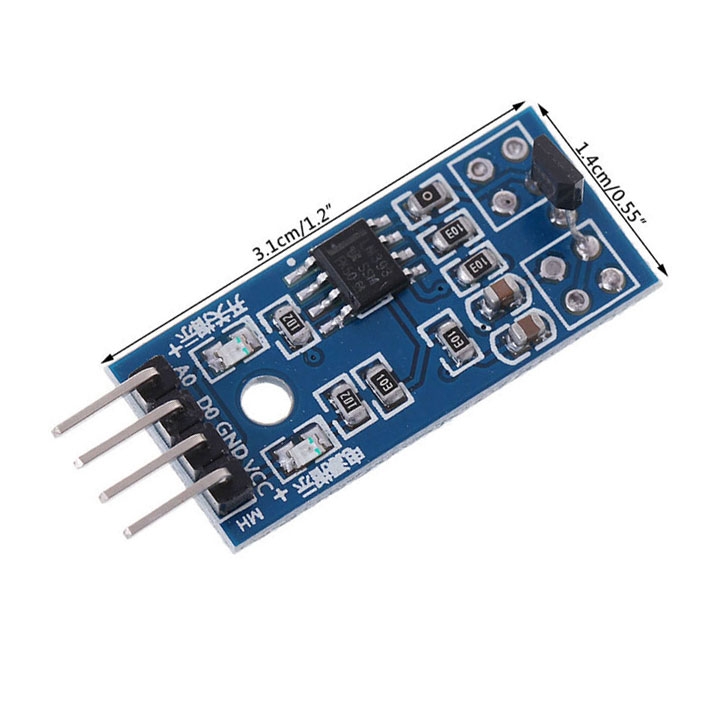

Kích Thước Module

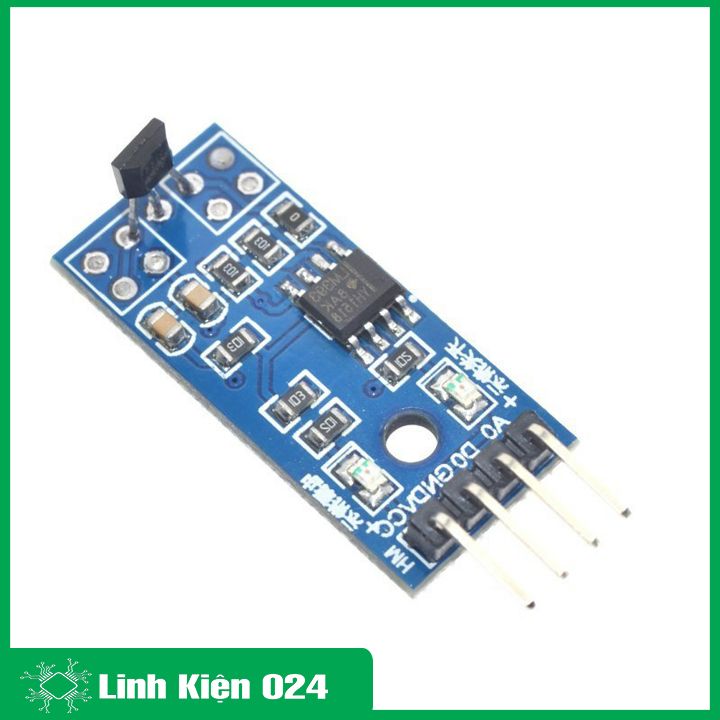

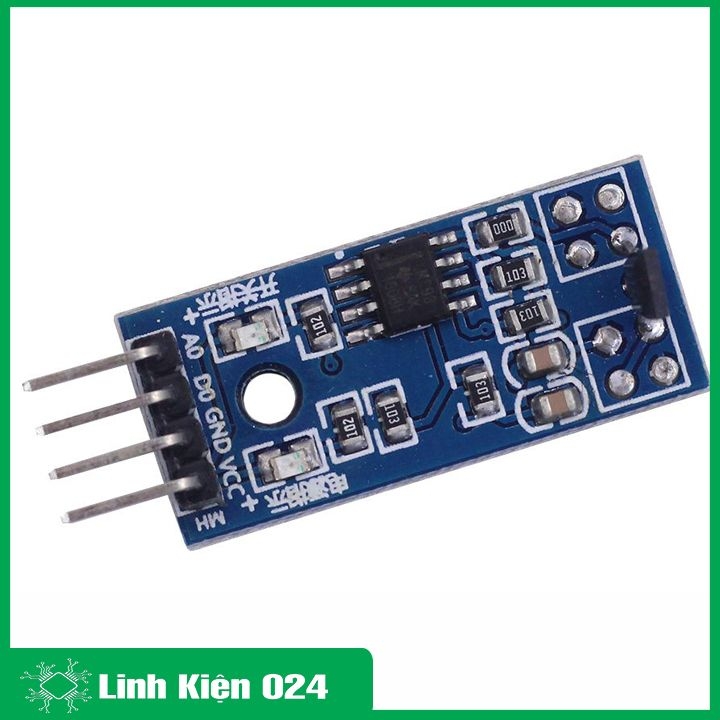

Module Cảm Biến Hall A3144 V1

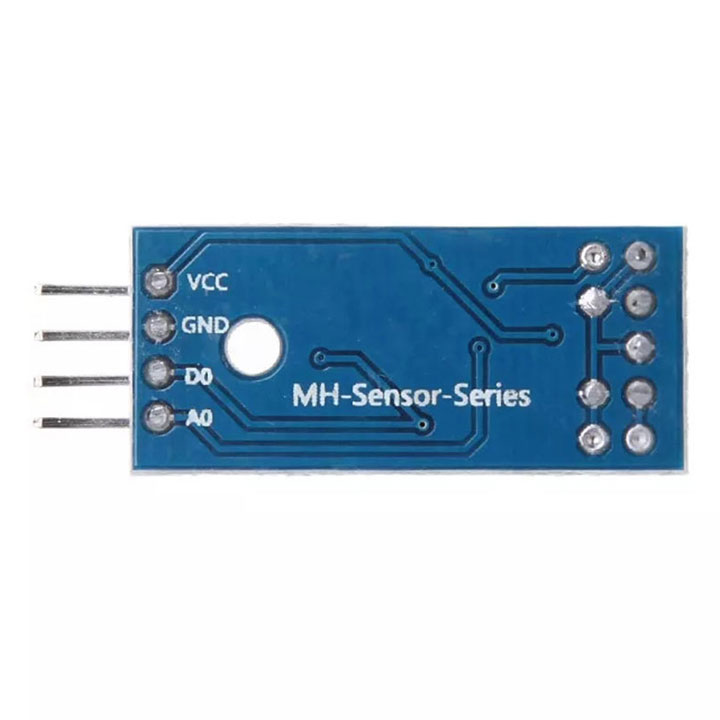

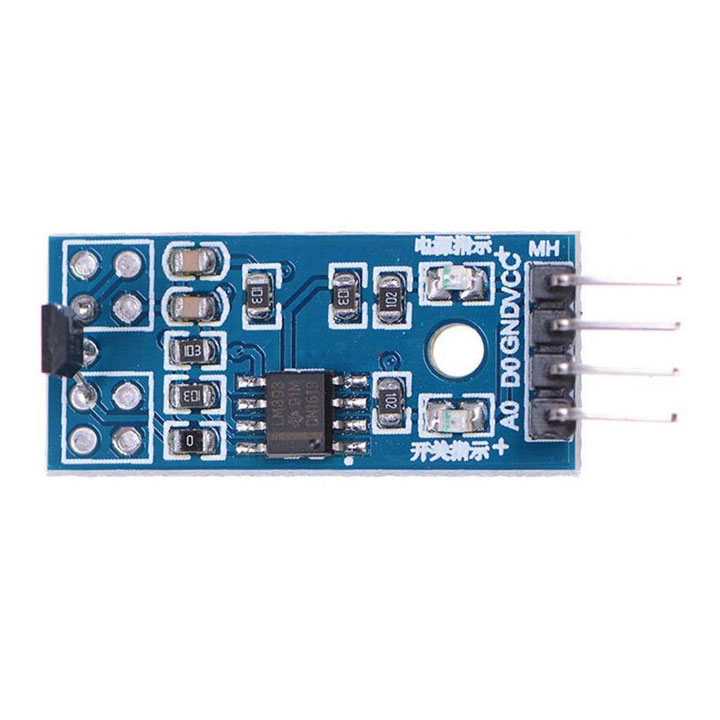

Mặt Sau Module Cảm Biến Hall A3144 V1

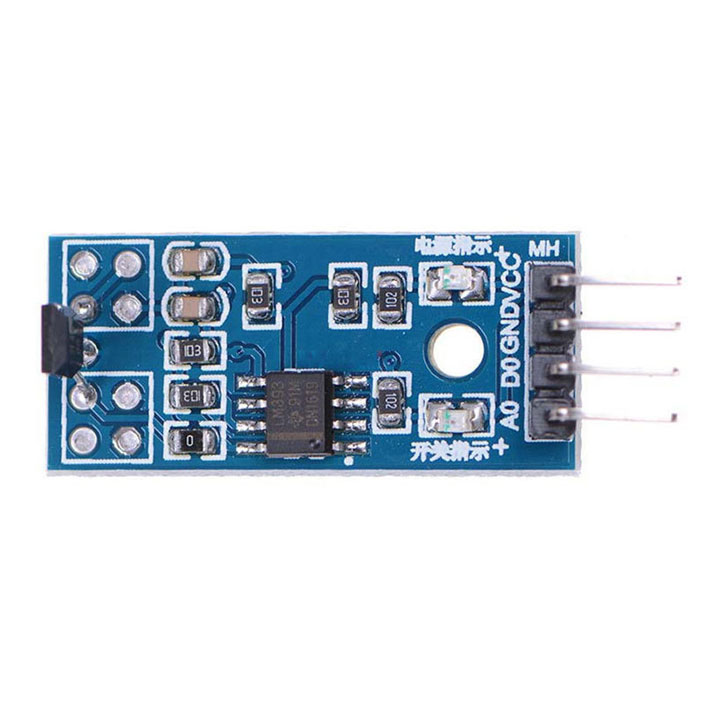

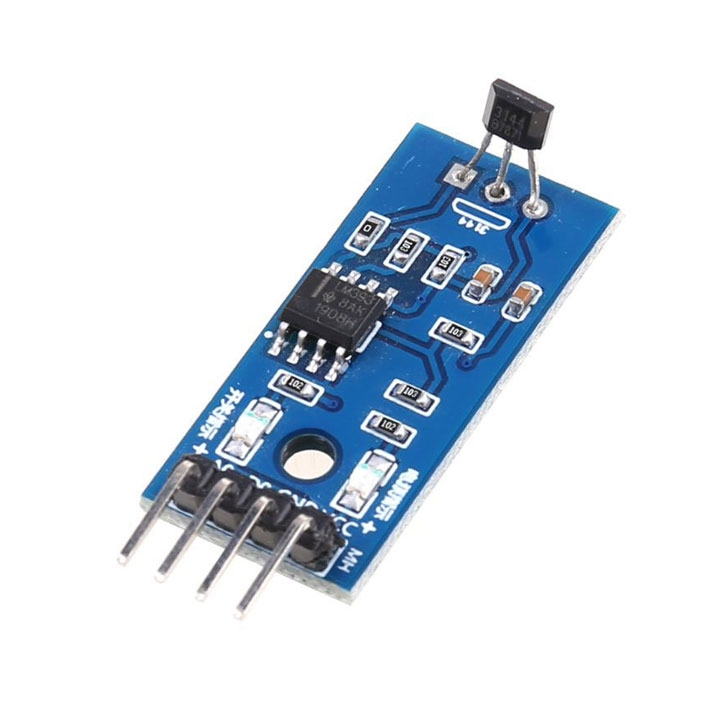

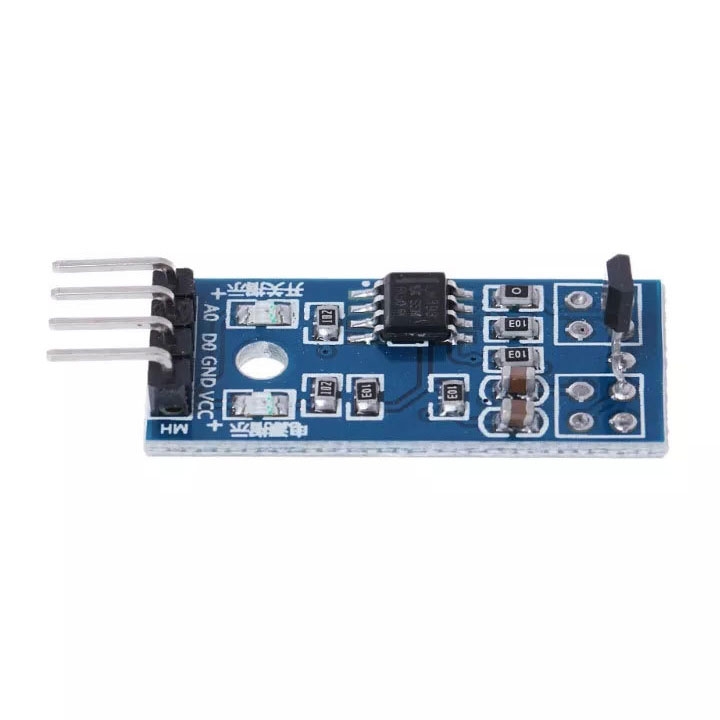

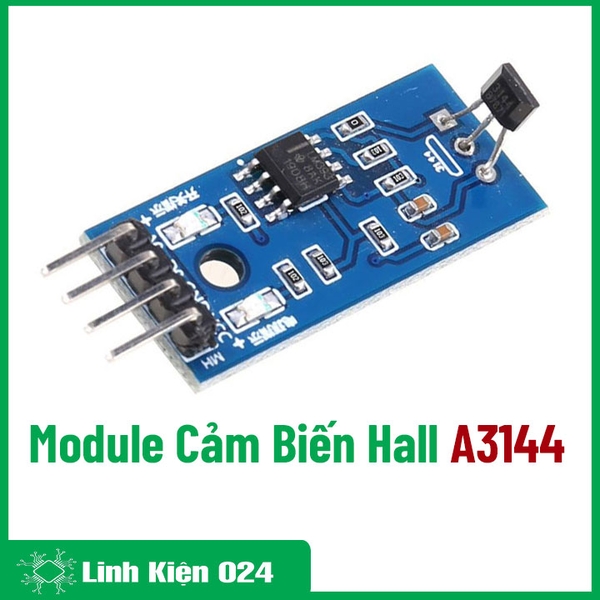

Module Cảm Biến Hall A3144 V1
