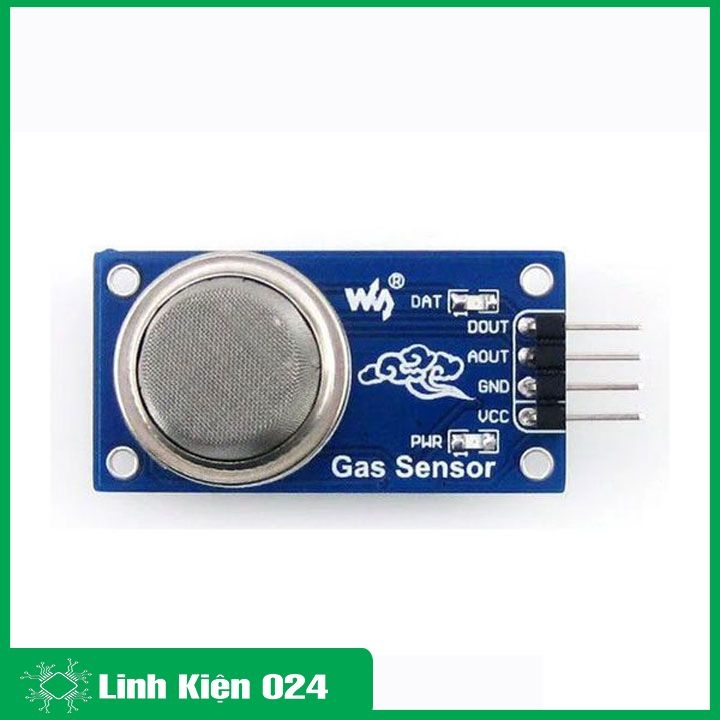

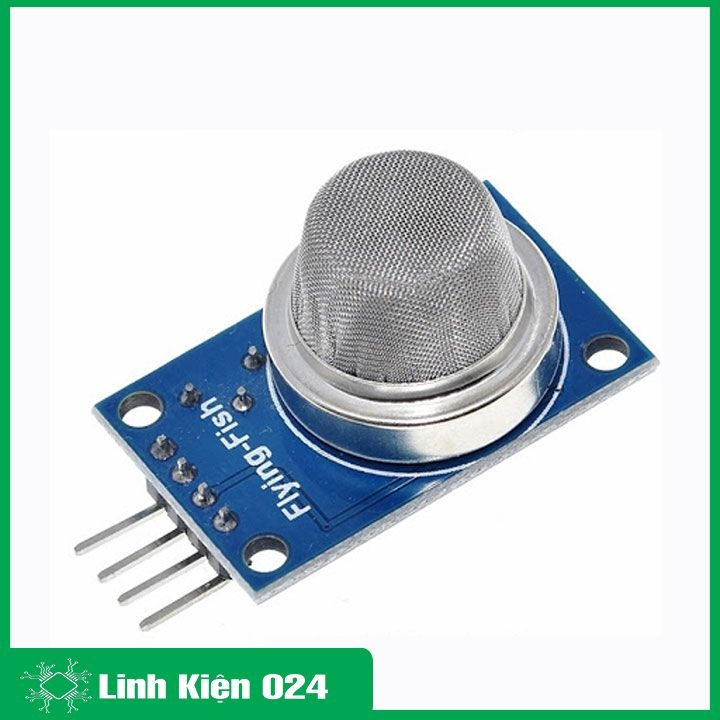

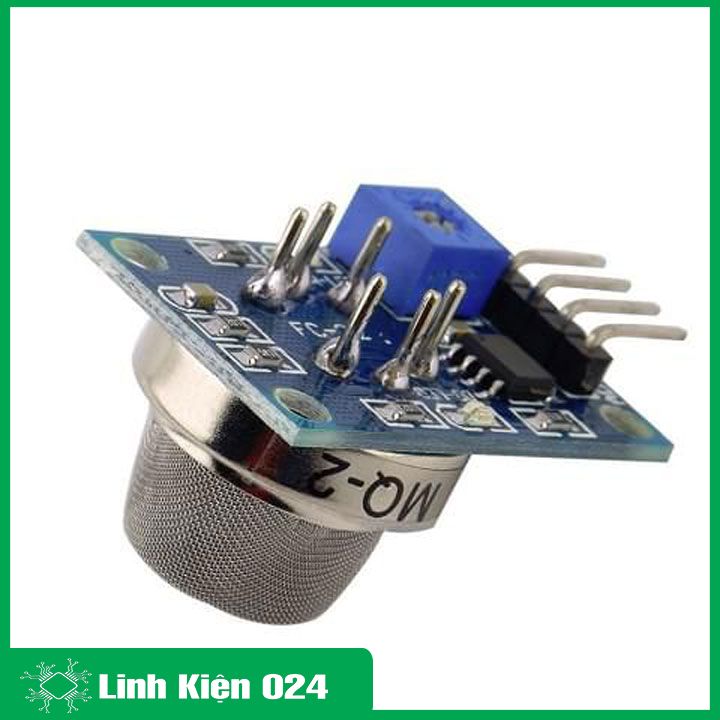

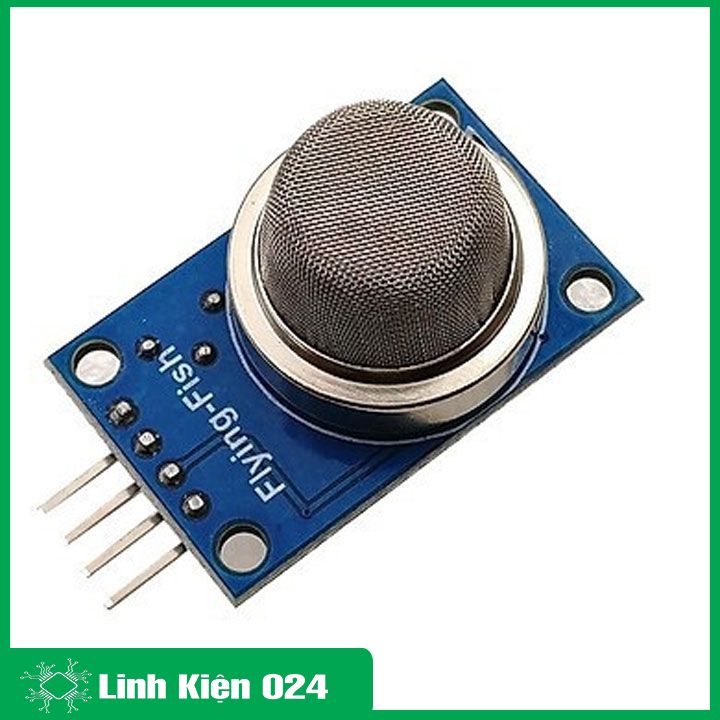

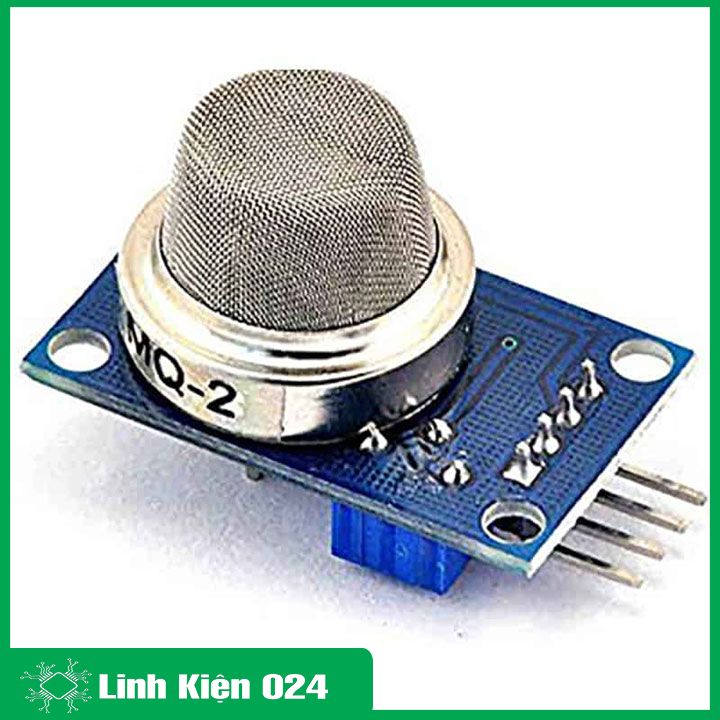

Module Cảm Biến Khí GAS MQ2 (K3D17)

Cảm biến khí gas MQ2

Module Cảm Biến Khí GAS MQ2 (K3D17)

Thông số kĩ thuật :

✔️ Điện áp hoạt động: 3.3V-5V

✔️ Kích thước PCB: 3cm * 1.6cm

✔️ Led đỏ báo nguồn vào, Led xanh báo gas

✔️ IC so sánh : LM393

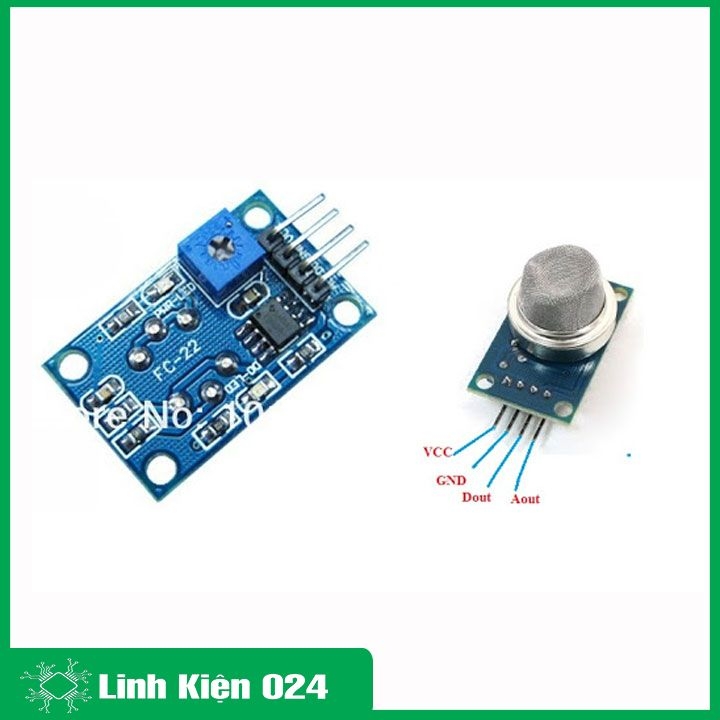

✔️ VCC: 3.3V-5V

✔️ GND: 0V

✔️ DO: Đầu ra tín hiệu số (0 và 1)

✔️ AO: Đầu ra Analog (Tín hiệu tương tự)

✔️ Cấu tạo từ chất bản dẫn Sno2

✔️ Có 2 dạng tín hiệu: Analog( AO) và Digital (DO)

✔️ Dạng tín hiệu : TTL đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ...)

✔️ Điều chỉnh độ nhạy bằng biến trở.

✔️ Sử dụng LM393 để chuyển AO --> DO

Mô tả :

✔️ MQ2 là cảm biến khí, dùng để phát hiện các khí có thể gây cháy. Nó được cấu tạo từ chất bán dẫn SnO2. Chất này có độ nhạy cảm thấp với không khí sạch. Nhưng khi trong môi trường có chất gây cháy, độ dẫn của nó thay đổi ngay. Cảm biến khí gas MQ2 đưa ra chân A0 điện áp từ 0V đến 5V tương ứng với nồng độ chất gây cháy trong không khí. Chúng ta có thể kết hợp với các bộ chuyển đổi để đọc tín hiệu điện áp này và đo lường chất lượng không khí.

✔️ Ngoài ra, module được tích hợp bộ so sánh lm393 để đưa ra điện áp mức 0 hoặc mức 1. Biến trở điều chỉnh độ nhạy của cảm biến, khi tín hiệu từ chân A0 vượt quá giá trị mà ta cài đặt ở biến trở. Module sẽ đưa ra mức 1 ở chân DO.
