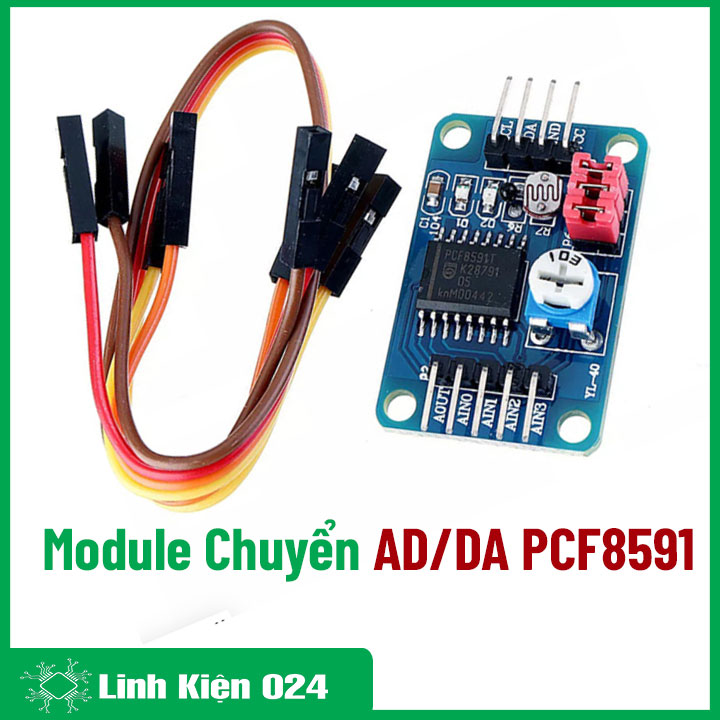

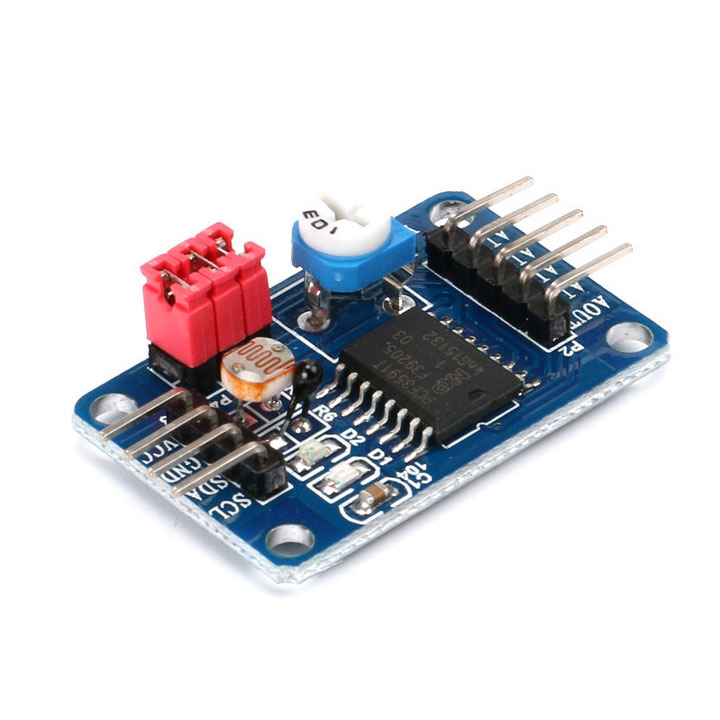

Module Chuyển Đổi AD/DA PCF8591 (K2H14-1)

49.000₫ Giá thị trường: 89.000₫ Tiết kiệm: 40.000₫
Gọi đặt mua: 0978618794 (8:00 - 18:00)

Module Chuyển Đổi AD/DA PCF8591

✔️ Module Chuyển Đổi AD/DA PCF8591 là một mạch tích hợp sử dụng IC PCF8591, dùng để chuyển đổi tín hiệu tương tự (analog) sang số (digital) và ngược lại, thông qua giao tiếp I2C. Module này rất phổ biến trong các dự án với Arduino, Raspberry Pi, ESP32, v.v., khi bạn cần đọc cảm biến analog hoặc xuất ra tín hiệu điện áp analog từ thiết bị không có chân ADC/DAC sẵn.

Thông số kĩ thuật:

✔️ IC chính: PCF8591

✔️ Giao tiếp: I2C (2 dây: SDA và SCL)

✔️ Nguồn hoạt động: 2.5V-6V ( thường dùng 3.3V hoặc 5V )

✔️ Số kênh ADC: 4 kênh đầu vào analog (AIN0 – AIN3)

✔️ Độ phân giải ADC: 8 bit (giá trị từ 0–255)

✔️ Số kênh DAC: 1 kênh đầu ra analog

✔️ Độ phân giải DAC: 8 bit

✔️Địa chỉ I2C mặc định: 0x90 (có thể thay đổi bằng jumper hoặc nối chân A0-A2)

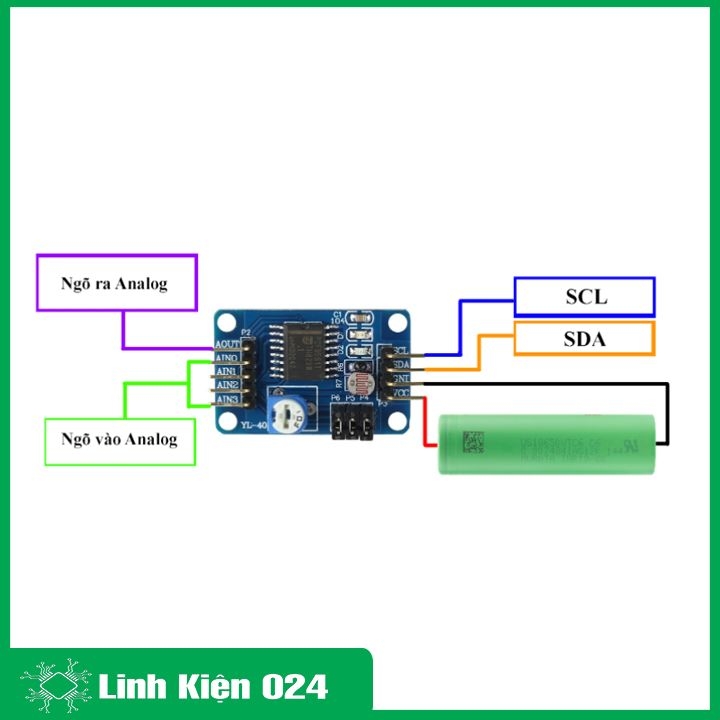

Hướng Dẫn Sử Dụng:

✔️ VCC nối (+) nguồn

✔️ GND nối (-) nguồn

✔️ AIN0, AIN1, AIN2, AIN3: Các ngõ vào analog

✔️ AOUT: Ngõ ra analog

✔️ SCL, SDA: Chân tín hiệu giao thức I2C



Ứng dụng thực tế:

✔️Đọc cảm biến nhiệt độ analog (LM35, NTC...): Dùng ADC để lấy dữ liệu

✔️Đọc độ sáng, âm thanh... từ cảm biến analog: Giúp Arduino không có nhiều chân analog

✔️Xuất tín hiệu DAC để điều khiển thiết bị: Tạo điện áp analog tùy chỉnh từ số

✔️Điều khiển quạt, đèn bằng DAC: Điều chỉnh độ sáng/mức điện áp bằng phần mềm

Hình Ảnh Module Chuyển Đổi AD/DA PCF8591

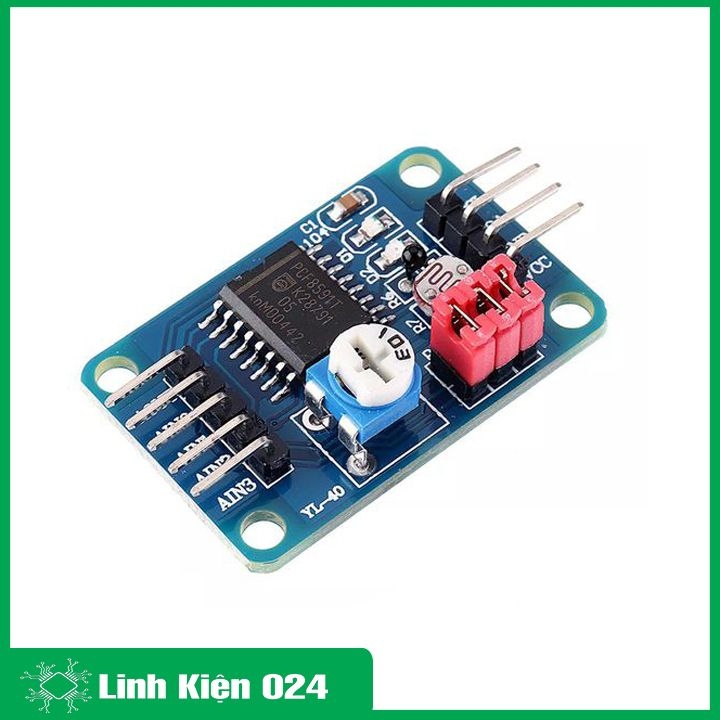

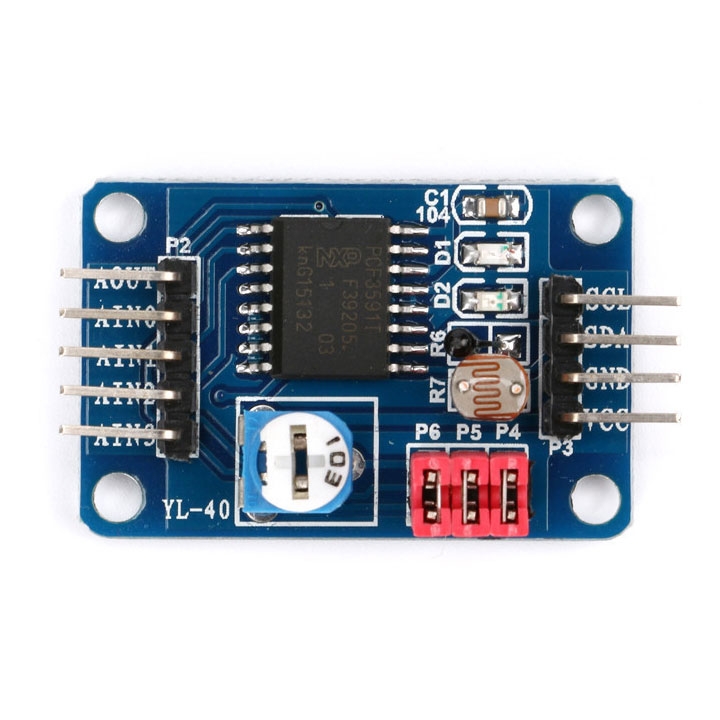

Module Chuyển Đổi AD/DA PCF8591

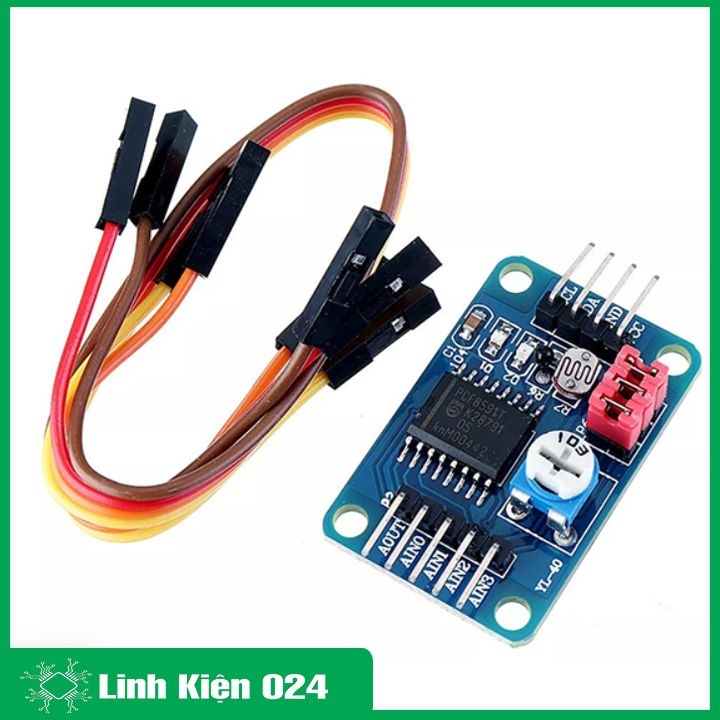

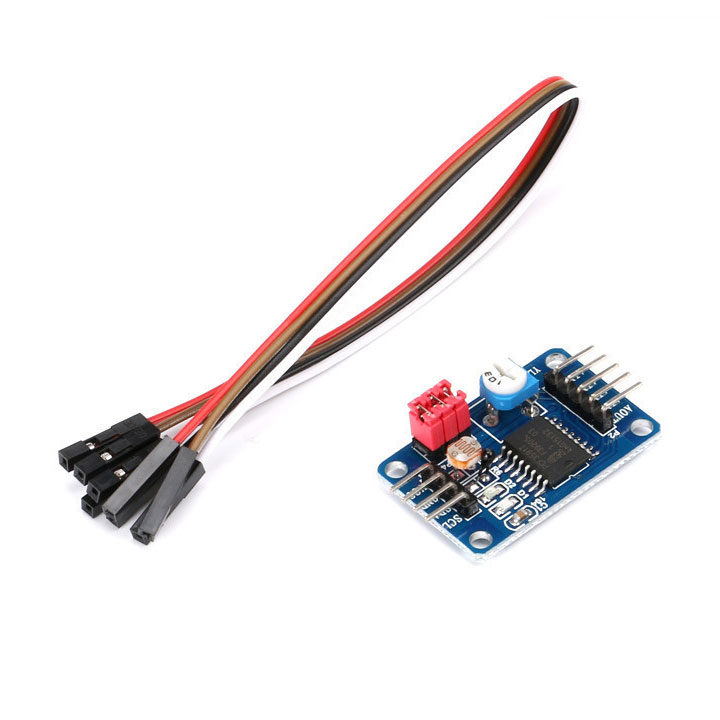

Module Chuyển Đổi AD/DA PCF8591

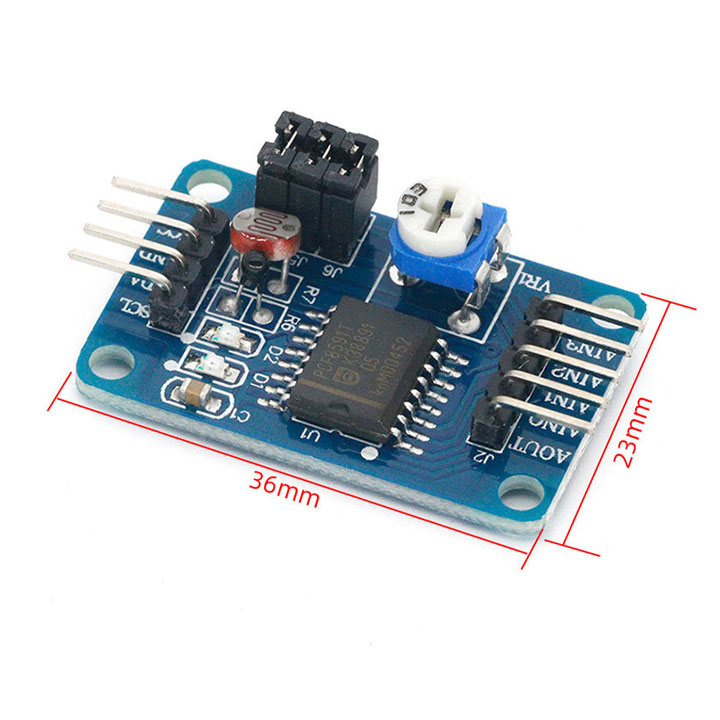

Kích Thước Module Chuyển Đổi AD/DA PCF8591

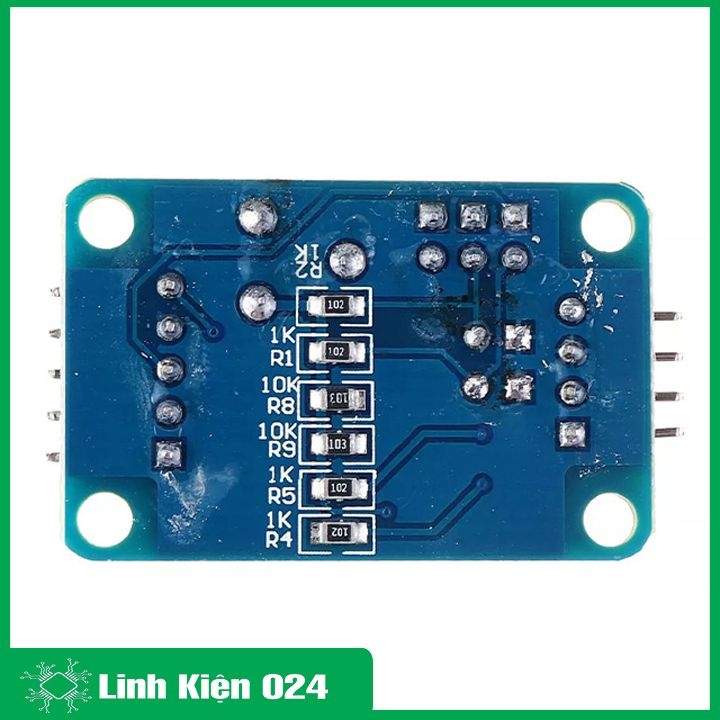

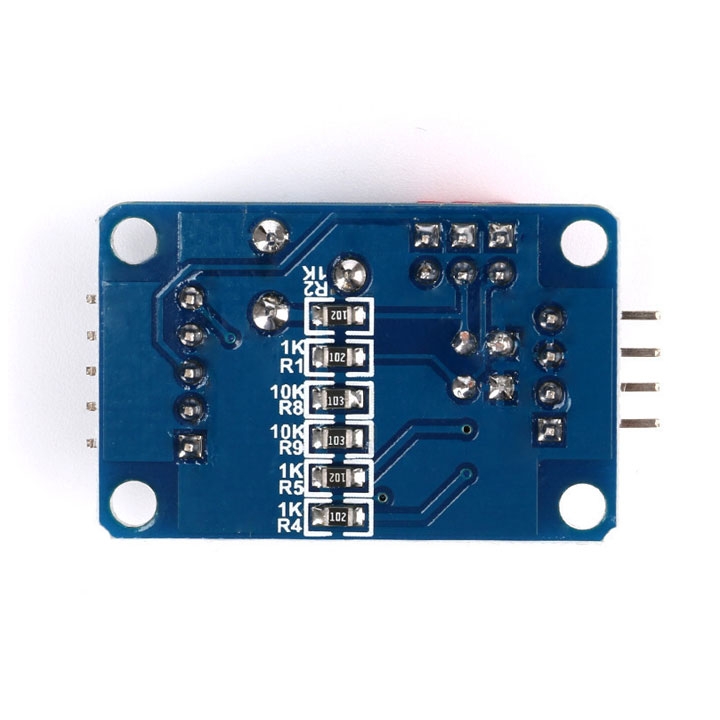

Mặt Sau Module Chuyển Đổi AD/DA PCF8591
