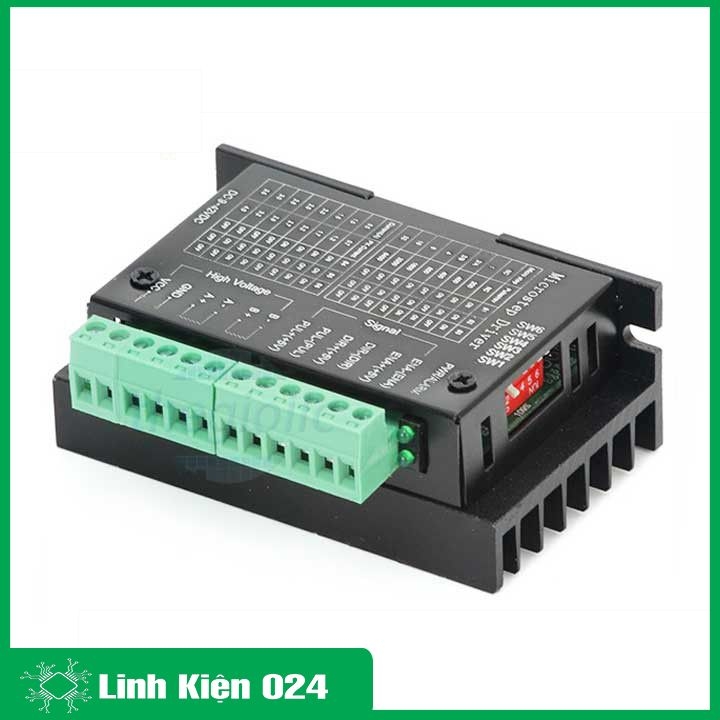

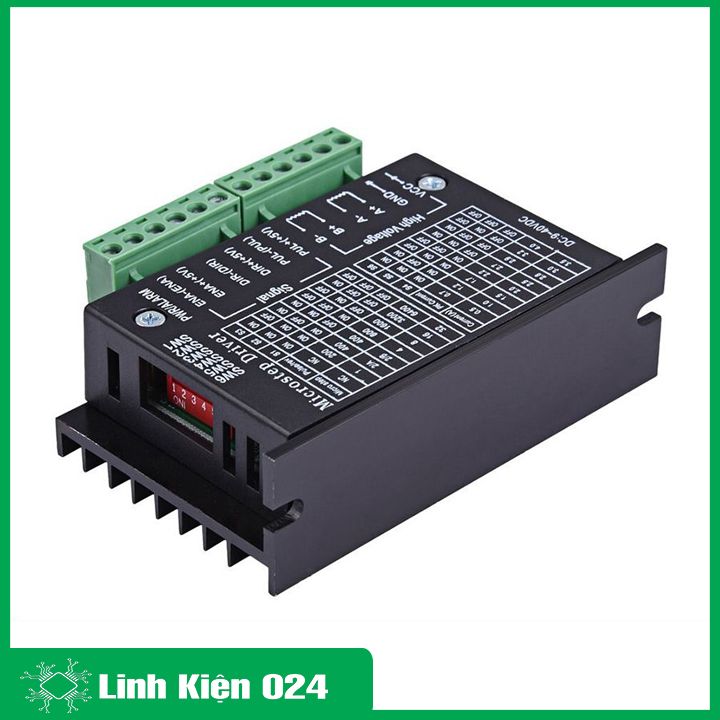

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

✔️ Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

Thông Số Kỹ Thuật:

✔️ Nguồn đầu vào là 9V - 42V.

✔️  Dòng cấp tối đa là 4A.

✔️ Ngõ vào có cách ly quang, tốc độ cao.

✔️ Có tích hợp đo quá dòng quá áp.

✔️ Trọng lượng: 200G.

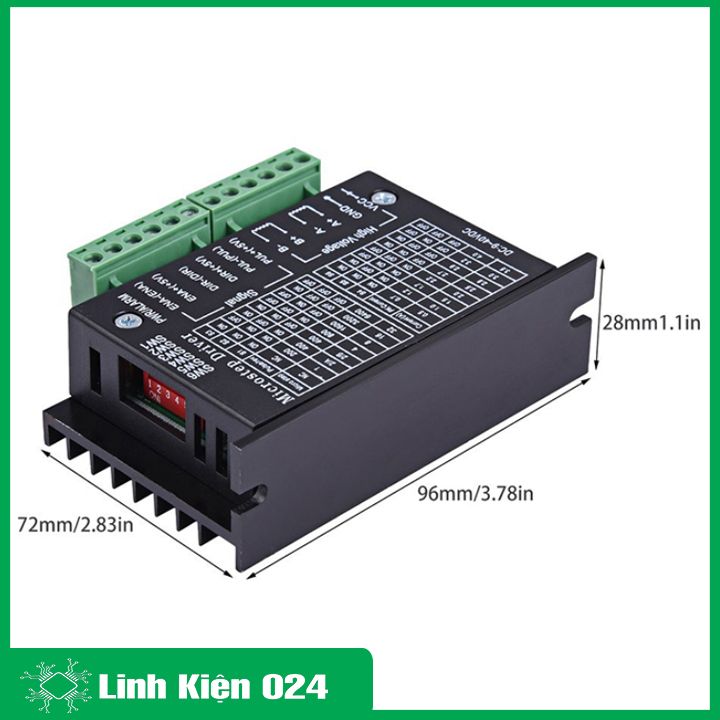

✔️ Kích thước : 96 * 71 * 37mm.

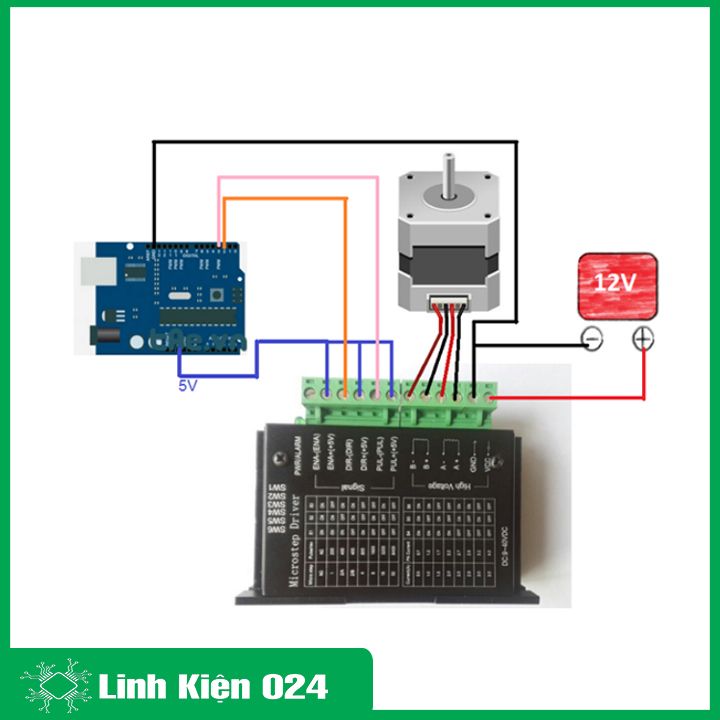

✔️ Cài đặt và ghép nối:

✔️ DC+: Nối với nguồn điện từ 9 - 40VDC

✔️ DC- : Điện áp (-) âm của nguồn

✔️ A+ và A -: Nối vào cặp cuộn dây của động cơ bước

✔️ B+ và B- : Nối với cặp cuộn dây còn lại của động cơ

✔️ PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600

✔️ PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600

✔️ DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600

✔️ DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600

✔️ ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

✔️ Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung cho module điều khiển động cơ
