Module Điều Khiển Tốc Độ Động Cơ DC PWM 9-60V 20A 1200W 25Khz
✔️ Module Điều Khiển Tốc Độ Động Cơ DC PWM 9–60V 20A 1200W 25kHz là một mạch điện tử chuyên dùng để điều chỉnh tốc độ động cơ DC thông qua phương pháp PWM (Pulse Width Modulation – điều chế độ rộng xung).
Thông số kỹ thuật
✔️ Điện áp hoạt động: 9V – 60V DC
✔️ Dòng tối đa: 20A (có tản nhiệt, nếu tải nặng cần quạt làm mát)
✔️ Công suất điều khiển tối đa: ~1200W (tính theo 60V × 20A)
✔️ Tần số PWM: 25kHz (giúp động cơ chạy êm hơn, ít tiếng ồn)
✔️ Điều chỉnh tốc độ: bằng biến trở chiết áp xoay (hoặc có loại thêm hiển thị LED, công tắc đảo chiều)
✔️ Kích thước: nhỏ gọn, thường khoảng 6–8cm
Nguyên lý hoạt động:
✔️ Mạch cắt nhỏ điện áp DC đầu vào thành các xung PWM.
✔️ Khi thay đổi độ rộng xung (duty cycle), điện áp trung bình cấp cho động cơ thay đổi tốc độ động cơ thay đổi.
✔️ Giúp điều chỉnh tốc độ mượt, hiệu suất cao, ít hao phí hơn so với phương pháp giảm điện áp bằng điện trở.
Ứng dụng:
✔️ Điều khiển tốc độ động cơ DC trong quạt, bơm, xe điện mini, máy khoan mini, mô hình robot…
✔️ Có thể dùng cho tải DC khác cần điều chỉnh điện áp trung bình.
Lưu ý khi dùng:
✔️ Nên chọn nguồn và module có dòng dư so với động cơ (ví dụ động cơ 10A thì module 20A mới an toàn).
✔️ Nếu chạy tải nặng liên tục, nên gắn tản nhiệt + quạt cho MOSFET.
✔️ Không dùng cho động cơ AC hoặc động cơ bước.

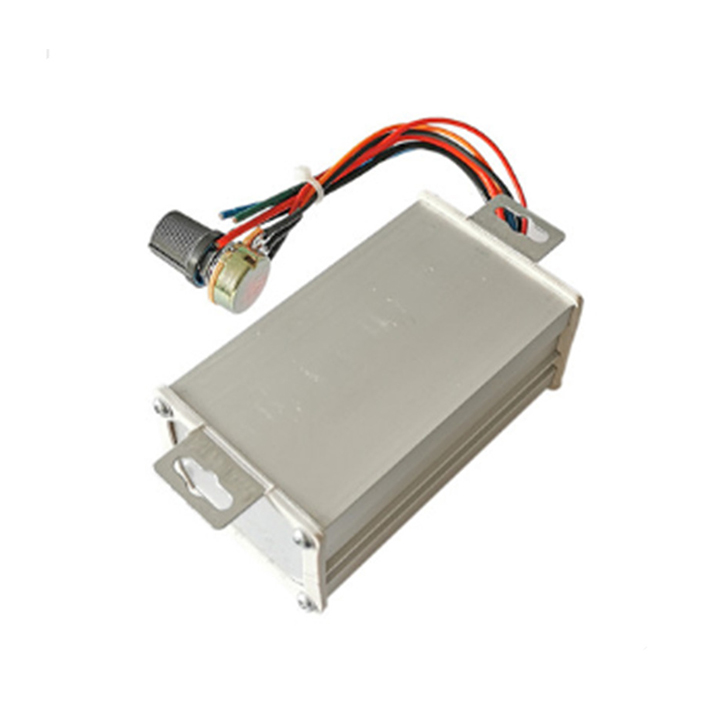

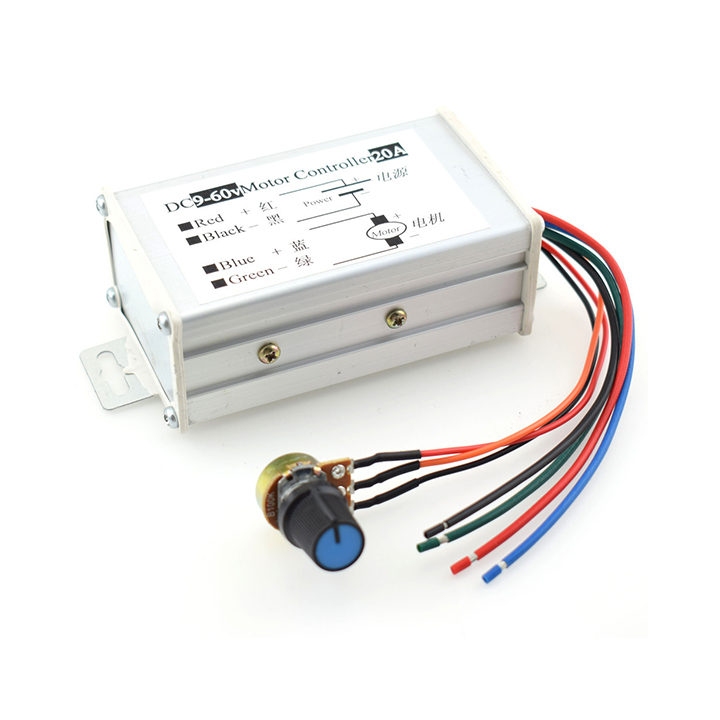

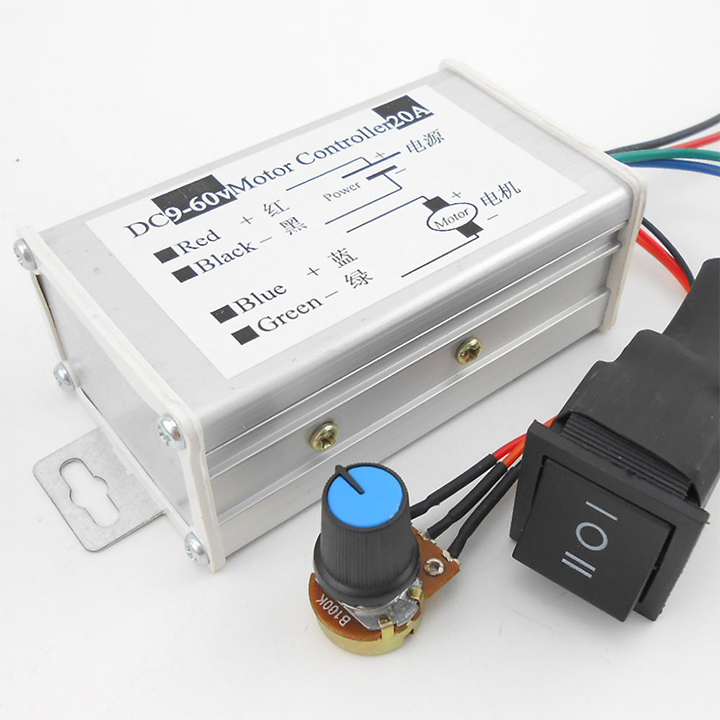

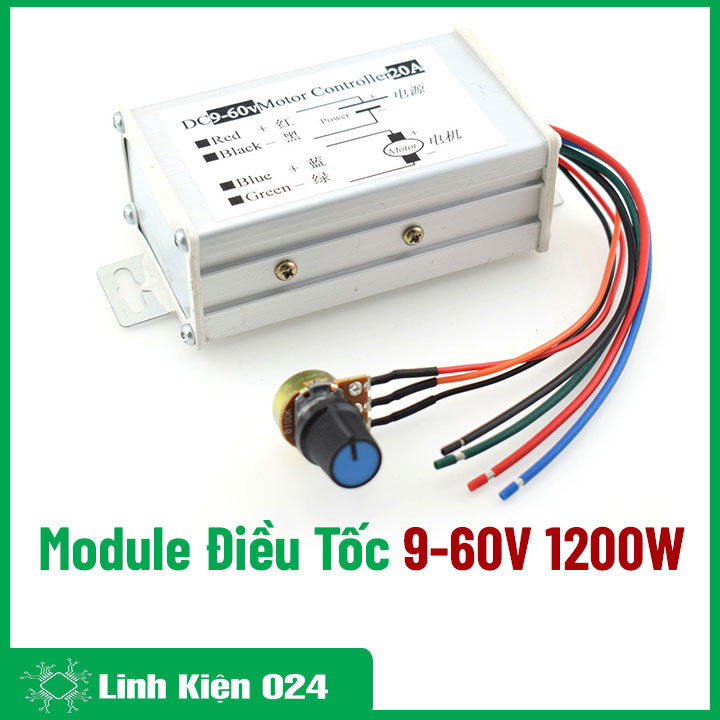

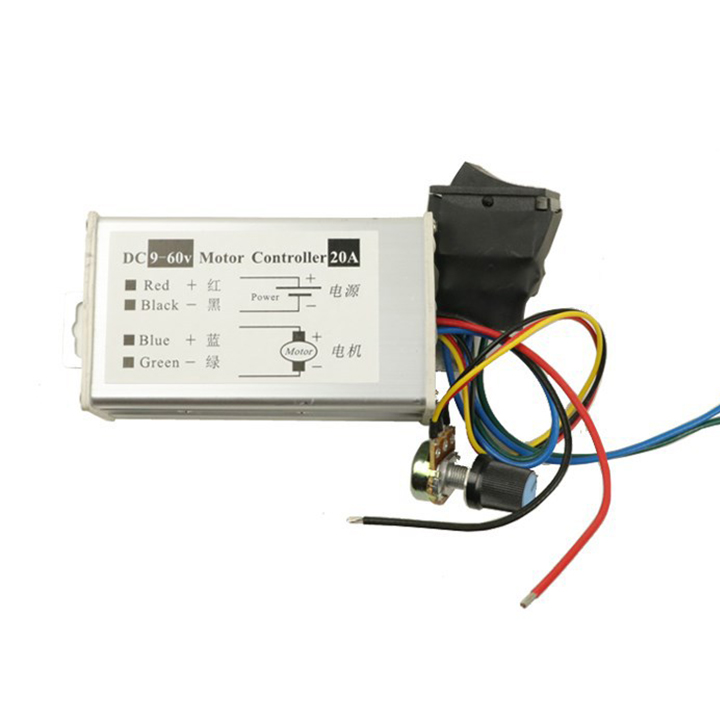

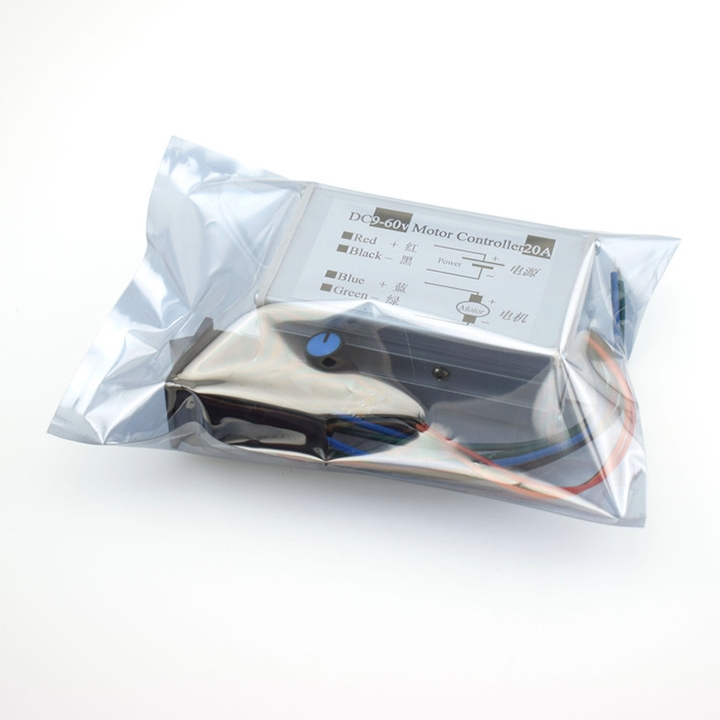

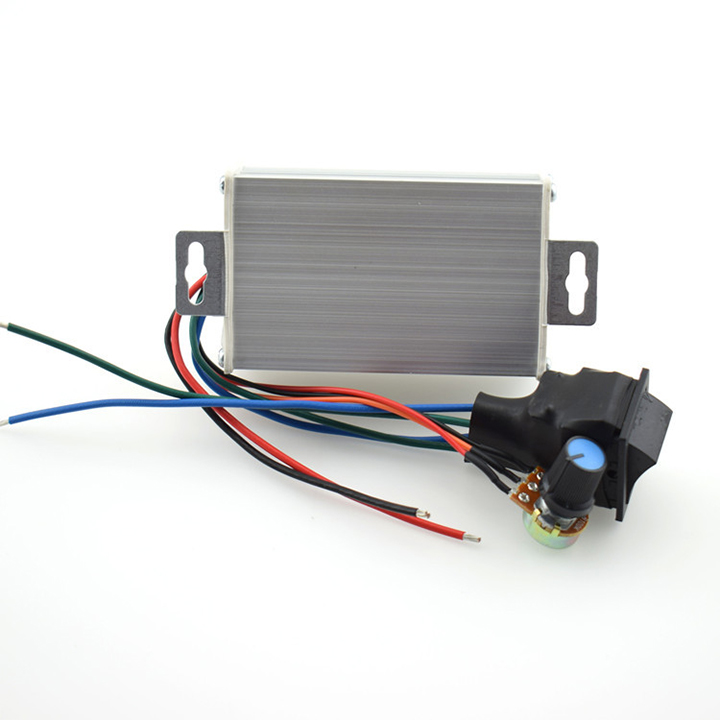

Hình Ảnh Module Điều Khiển Tốc Độ Động Cơ DC PWM
Module Điều Khiển Tốc Độ Động Cơ DC PWM
Module Điều Khiển Tốc Độ Động Cơ DC PWM
Module Điều Khiển Tốc Độ Động Cơ DC PWM
