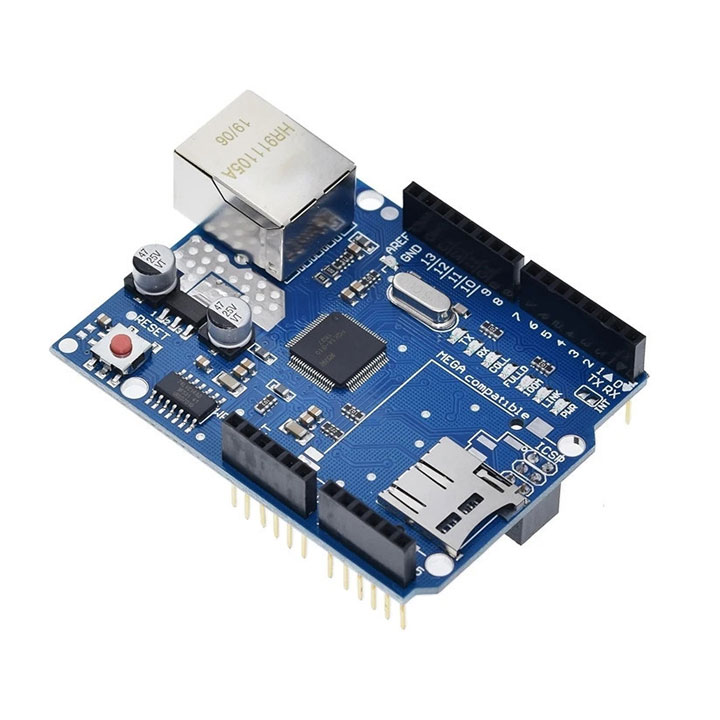

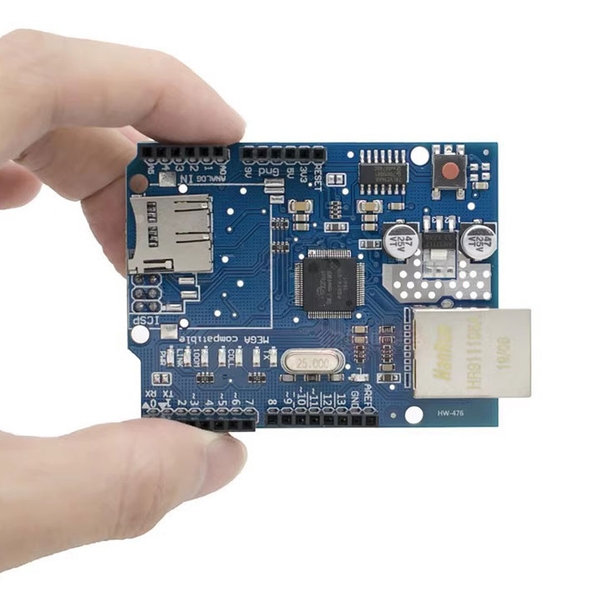

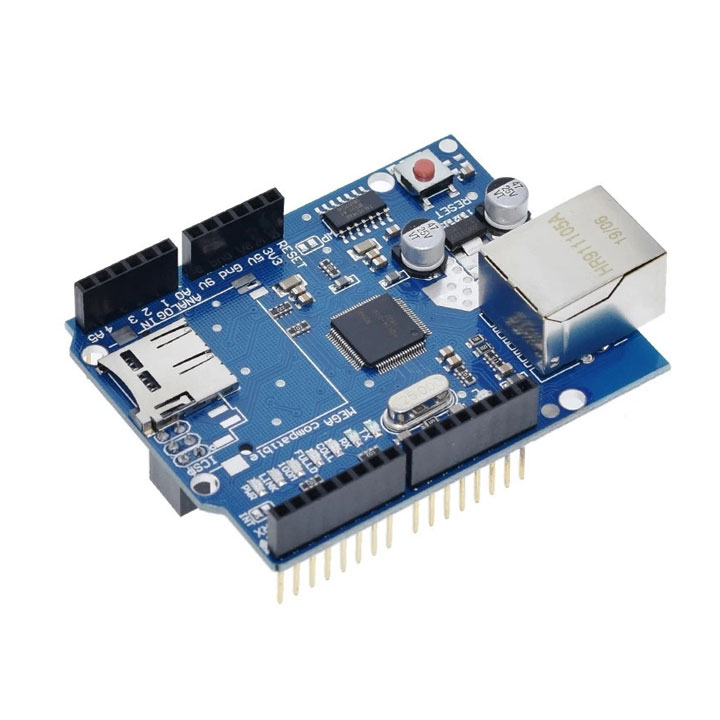

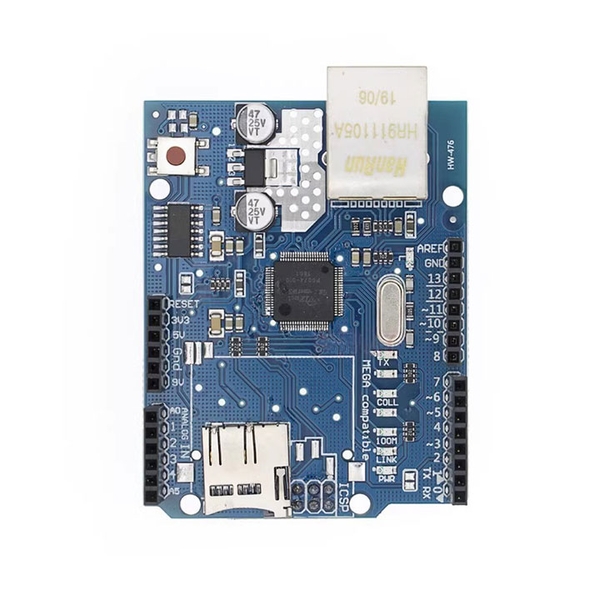

Module Ethernet W5100
✔️Arduino Ethernet Shield W5100 với thiết kế hoàn chỉnh (plug and play), chỉ cần gắn shield lên board Arduino uno r3, dễ dàng sử dụng cho các dự án IOT, thư viện mã nguồn mở, giúp cho việc điều khiển, giám sát, thu thập từ xa ở bất kỳ nơi đâu trở nên dễ dàng hơn bao giờ hết
Thông số kỹ thuật:
✔️Để sử dụng phải có board mạch Arduino đi kèm
✔️Hoạt động tại điện áp 5VDC (được cấp từ mạch Arduino)
✔️Chip Ethernet: Wiznet W5100
✔️Tốc độ kết nối: 10/100Mb
✔️Kết nối với mạch Arduino qua cổng SPI
✔️Thư viện và code mẫu có sẵn trong chương trình Arduino.
✔️Lưu ý: Trong quá trình hoạt động IC có phát sinh nhiệt, có thể dùng thêm tản nhiệt để tăng độ ổn định cho mạch điện.

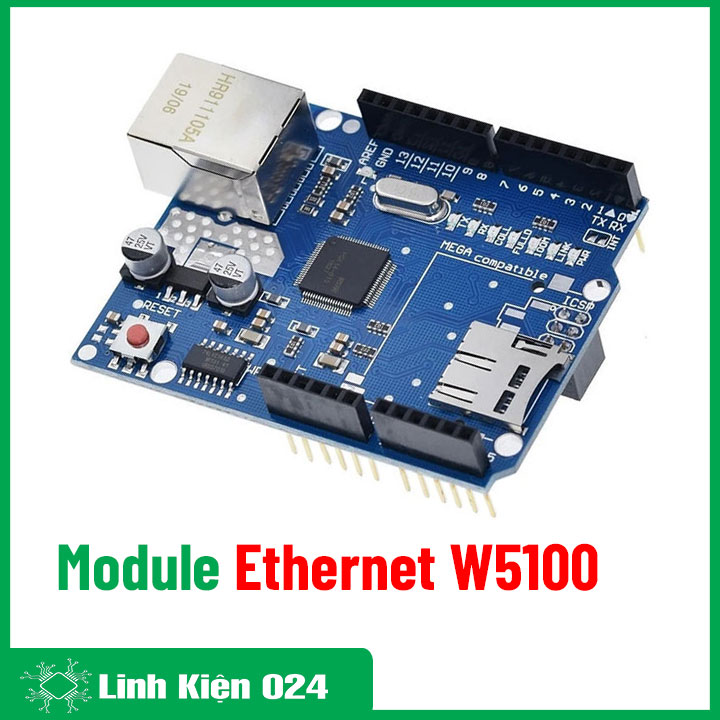

Module Ethernet W5100
Hướng dẫn Giao tiếp Module Ethernet W5100 với Arduino UNO R3
1. Chuẩn bị:
✔️Module Arduino Ethernet W5100.
✔️Dây kết nối mạng Lan.
✔️Dây kết nối USB (A- B).
✔️Máy Tính Laptop.

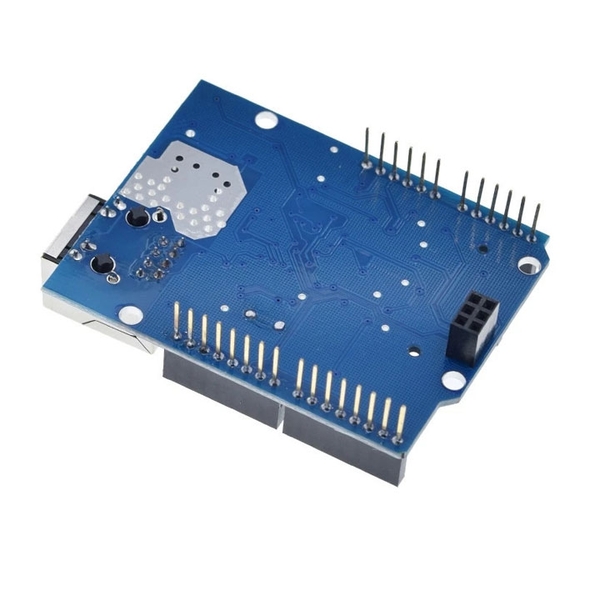

Mặt Sau Module Ethernet W5100
2. Quy trình
✔️ Bước 1. Kết nối broad Kit Arduino Uno và module Arduino Ethernet W510
✔️Bước 2: Kết nối dây USB, dây LAN vào board arduino, board Ethernet W5100 vào máy tính
✔️Bước 3: Mở phần mềm nạp Arduino, click File -> Example -> Ethernet -> Websever . Để bật ví dụ mẫu của module Arduino Ethernet 5100. Nạp vào arduino
✔️Bước 4: Click Serial Monitor ,một hộp thoại hiện lên để ta biết được địa chỉ IP (Đây sẽ là địa chỉ mà ta sẽ sử dụng để thông qua 1 trình duyệt web để đọc trạng thái các cổng của KIT Arduino Uno sẽ được hiển thị trên trình duyệt đó)
✔️Bước 5: Bật 1 trình duyệt Web nên. Trên thanh địa chỉ nhập địa chỉ IP vào khi đó trạng thái của các cổng trên Kit được hiển thị trên trình duyệt web.
Lưu ý:
✔️Nếu trong trường hợp không đọc được trạng thái như hình phía trên ta cần thay đổi địa chỉ IP trên máy của chúng ta bằng cách .ClickControl panel -> Network And Sharing Center -> Local Area Connect Status -> Properties Click Internet Protocol Version 4 .Sau đó chọn như hình phía dưới. Sau đó nhấn OK! và nhập lại địa chỉ IP trên trình duyệt WEB.
