Module Hạ Áp Buck DC-DC XL4016 Vin 4-38V Vout 1.25-36V 8A V1
- Module Hạ Áp Buck DC-DC XL4016 Vin 4-38V Vout 1.25-36V 8A V1 là một bộ chuyển đổi điện áp DC-to-DC dạng hạ áp (step-down) dùng chip XL4016 để biến đổi điện áp đầu vào cao hơn thành điện áp đầu ra thấp hơn và ổn định hơn, với dòng tối đa tới 8A. Đây là module rất phổ biến trong các mạch điện tử, điều khiển, nguồn DIY, sạc pin, LED, motor nhỏ…
Thông Số Kỹ Thuật
- IC điều khiể: LXL4016
- Điện áp vào (Vin): 4V – 38V DC
- Điện áp ra (Vout): 1.25V – 36V DC (có thể điều chỉnh)
- Dòng tối đa: ~8A (tùy tản nhiệt và điều kiện)
- Công suất tối đa: ~100W (khi dòng và hiệu suất cao)
- Hiệu suất: ~90%+ (tùy tải)
- Điều chỉnh: Biến trở điều chỉnh điện áp
- Loại: Buck (step-down) – chỉ giảm; không tăng điện áp
Hoạt Động
- Module giảm điện áp đầu vào lớn về mức thấp hơn ổn định bằng cách xung điều chế rộng (PWM) thông qua IC XL4016 và cuộn cảm, diode/IC chỉnh lưu, tụ lọc.
- Khi Vin > Vout, module sẽ hạ xuống giá trị bạn điều chỉnh bằng biến trở.
- Khi Vin ≤ Vout, module không tăng áp được (không phải boost).
Ứng dụng thực tế
- Nguồn cấp cho Arduino / ESP32 / Raspberry Pi (khi cần hạ từ 12V xuống 5V/3.3V)
- Nguồn cho LED, servo, motor nhỏ
- Nghiên cứu – thử nghiệm trong labo DIY
- Nguồn cố định cho module khác cần điện áp ổn định
- Sạc pin (kèm mạch bảo vệ pin)
Lưu ý khi dùng
- Tản nhiệt: Khi gần dòng max (8A), nên gắn tản nhiệt + quạt để tránh quá nhiệt và giảm dòng.
- Đo điện áp khi: bật và tải, vì điện áp đo không tải khác khi có tải.
- Điện áp tối thiểu Vin phải cao hơn điện áp Vout bạn muốn.
- Dòng thực tế thường thấp hơn 8A nếu không có tản nhiệt tốt.

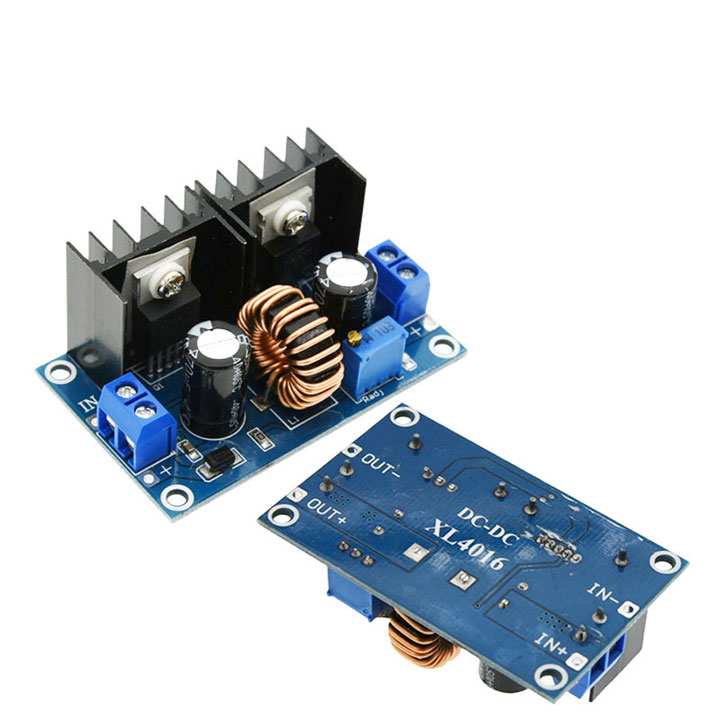

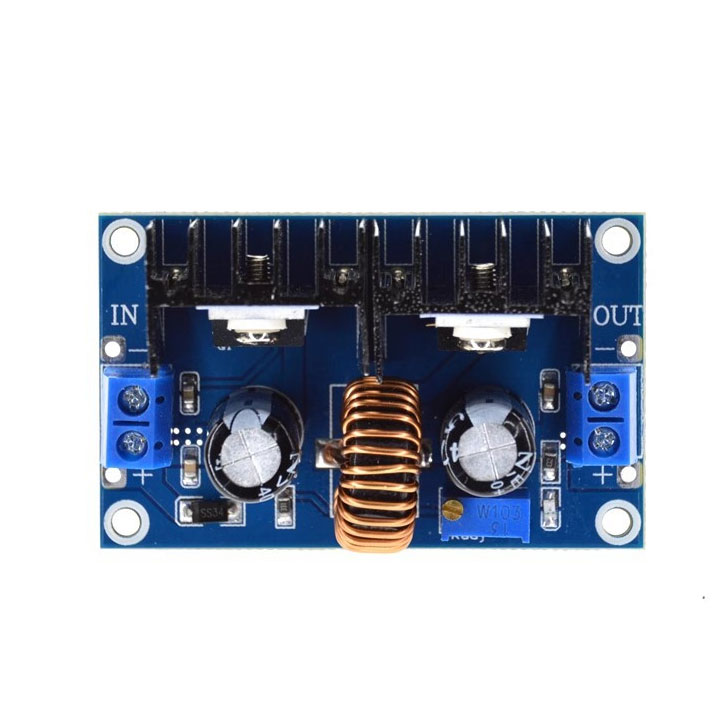

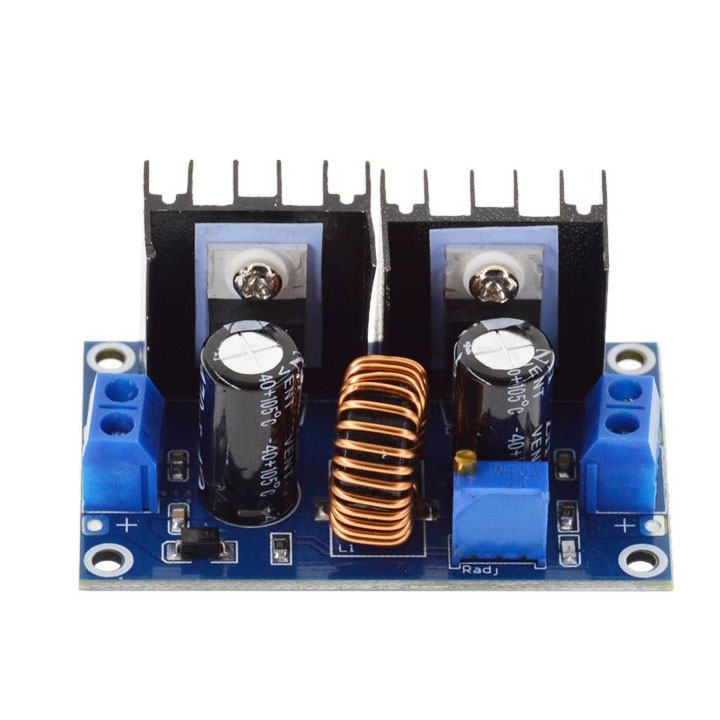

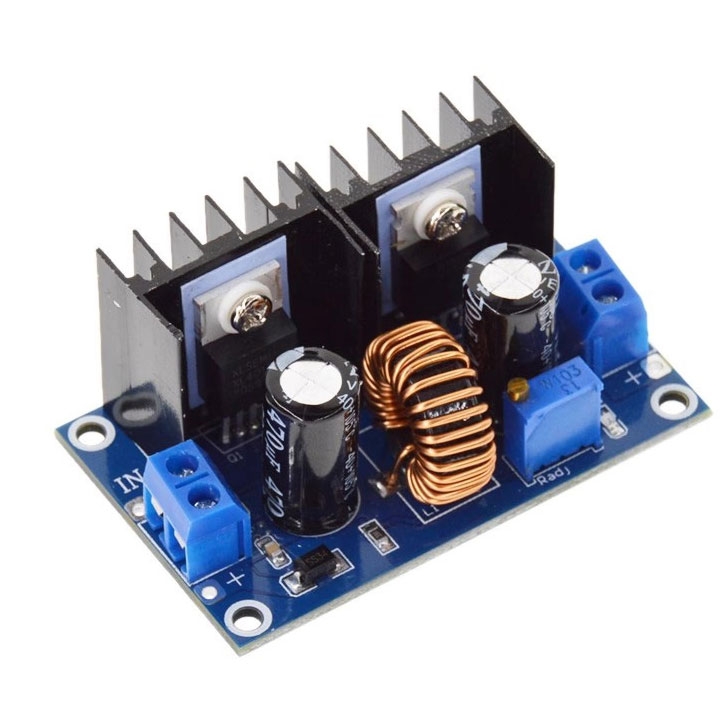

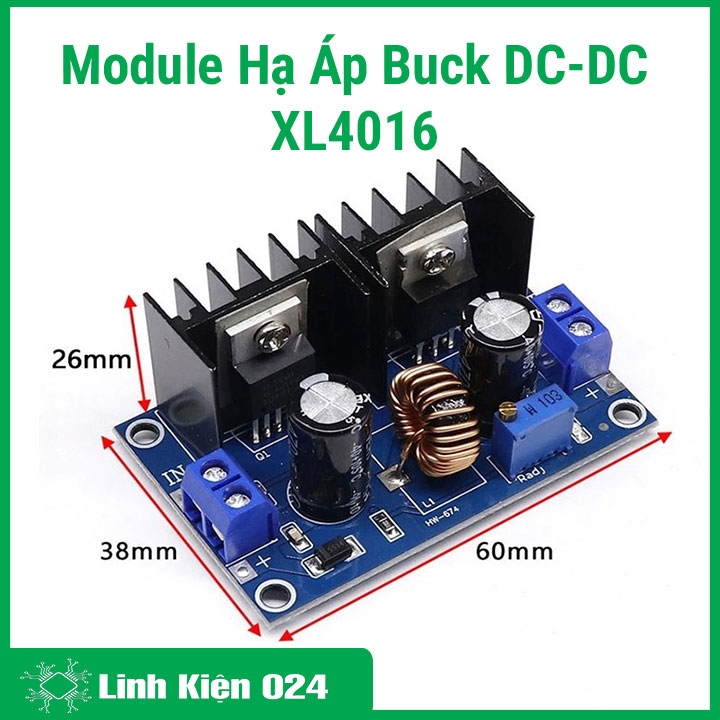

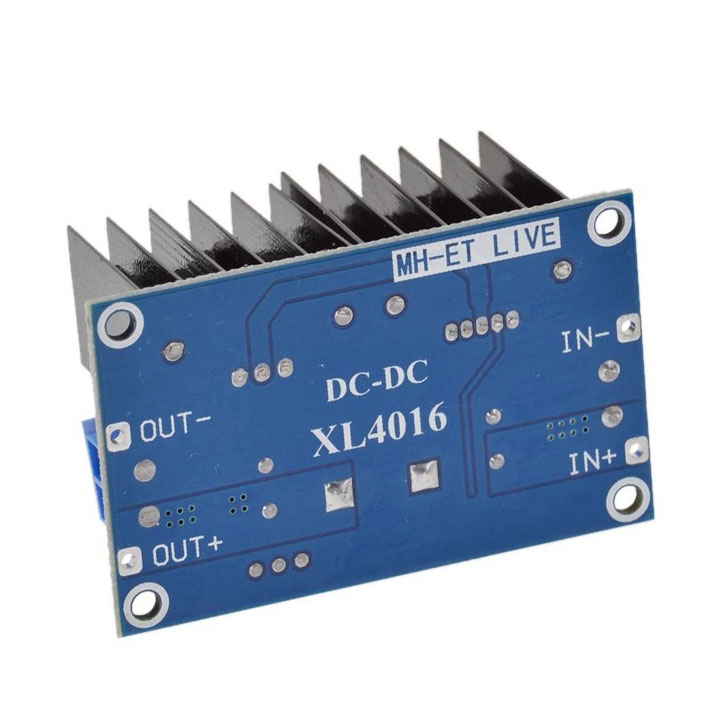

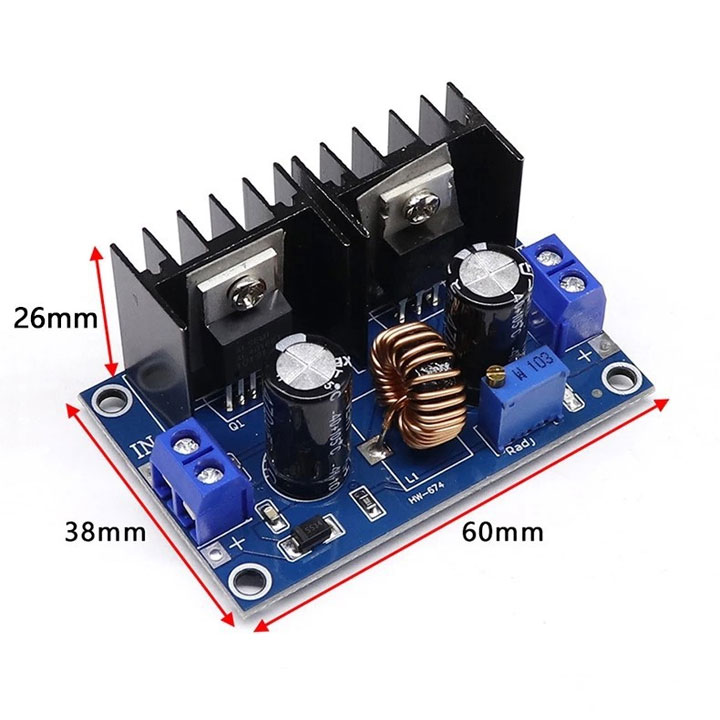

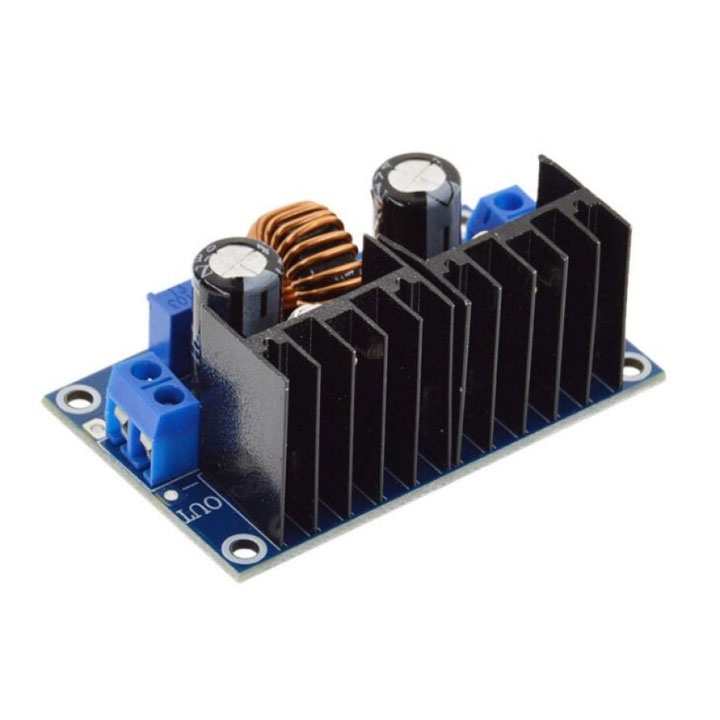

Hình Ảnh Module Hạ Áp Buck DC-DC XL4016
Module Hạ Áp Buck DC-DC XL4016
Module Hạ Áp Buck DC-DC XL4016
Module Hạ Áp Buck DC-DC XL4016
Module Hạ Áp Buck DC-DC XL4016
