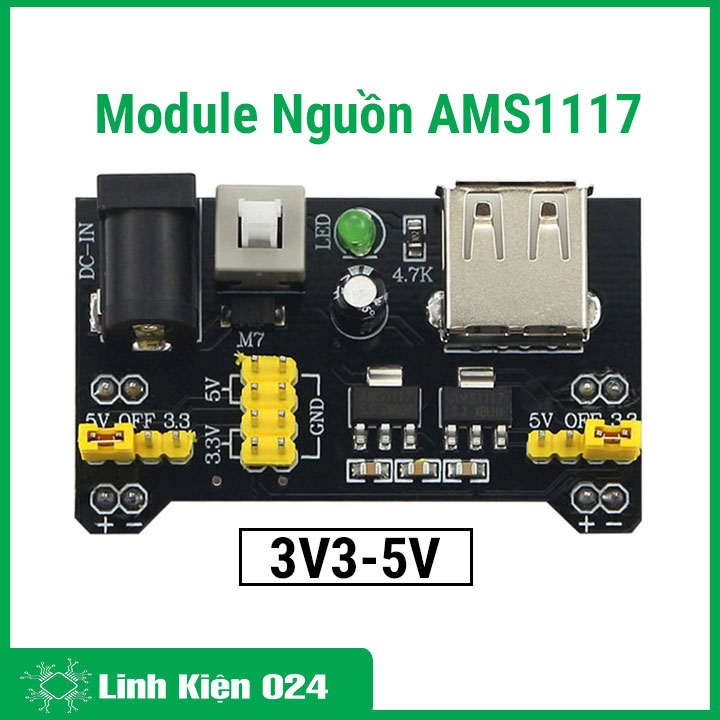

Module Nguồn AMS1117 3V3-5V (K2K16)

Module Nguồn AMS1117 3.3V / 5V – Giảm áp mini cho mạch điện tử

Module AMS1117 là mạch ổn áp tuyến tính mini, dùng IC AMS1117 để hạ áp từ nguồn cao (thường 5V hoặc 12V) xuống 3.3V hoặc 5V, chuyên dùng trong các mạch vi điều khiển như ESP8266, ESP32, Arduino, cảm biến...

Module Nguồn AMS1117 3V3-5V (K2K16)

 Thông số kỹ thuật

✔️ Điện áp đầu vào : 6.5V-12V (DC) hoặc nguồn USB

✔️ Điện áp đầu ra : 3.3V và 5V (DC)

✔️ Dòng tiêu thụ module nguồn : <700mA

✔️ Kích thước : 5.3cm x 3.5cm

✔️ Kiểu ổn áp: Tuyến tính

✔️ Tương thích tốt với MB102 breakboard

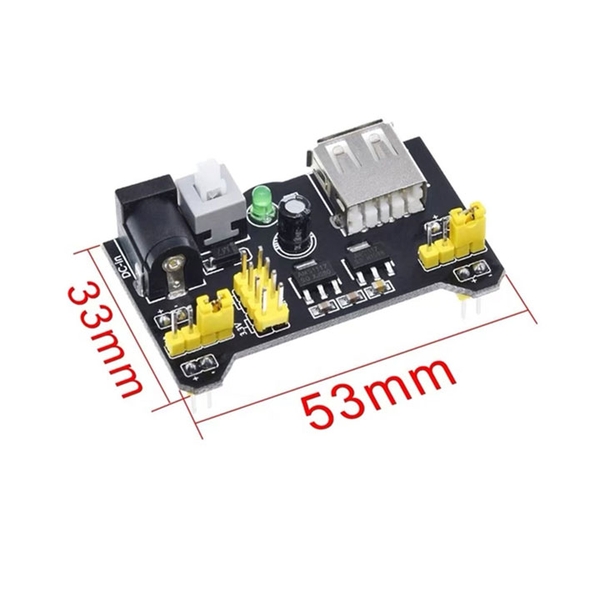

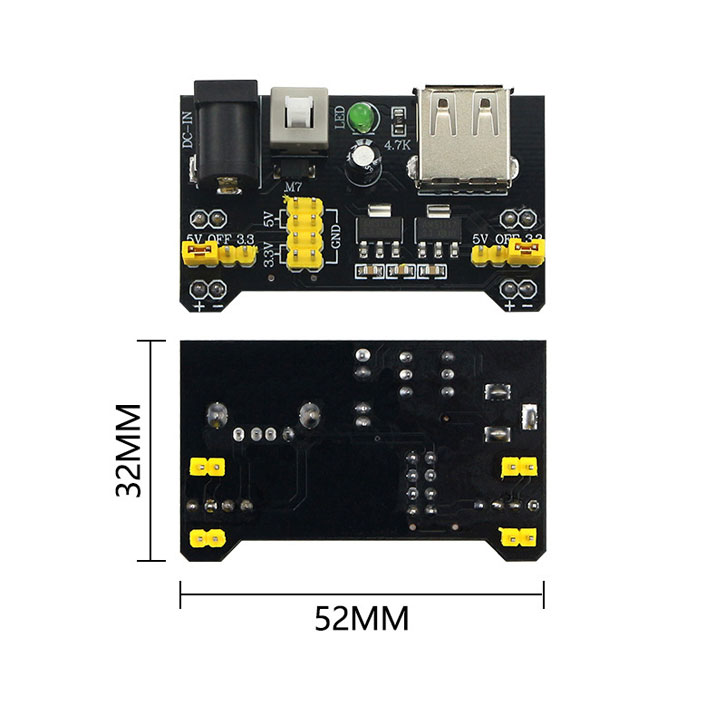

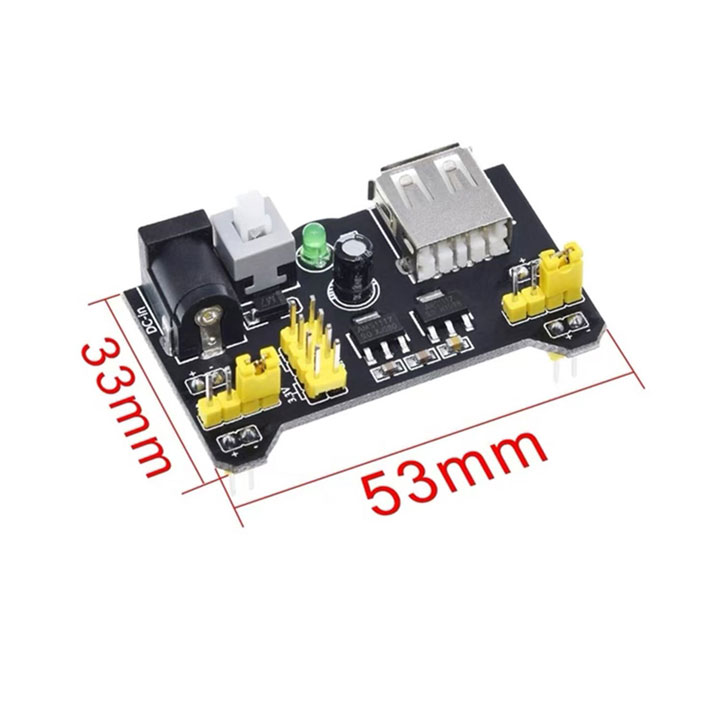

Kích Thước Module Nguồn AMS1117 3V3-5V (K2K16)

 Các kết nối:

Đầu vào :

✔️ Sử dụng Jack DC (5-12VDC) USB (5V)

✔️ Đầu ra : jump 2.54mm được ghi giá trị trên module

Module Nguồn AMS1117 3V3-5V

Nguyên lý hoạt động

✔️ Module AMS1117 là một thiết bị ổn định điện áp ra . Điện áp đầu vào được qua diot để hạn chế ngược dòng . Dòng điện được cung cấp cho 2 IC nguồn hoạt động .

✔️ IC nguồn AMS1117-3 thiết lập điện áp 3.3V cho module

✔️ IC nguồn AMS117-5 thiết lập điện áp 5V cho module

✔️ Dòng điện ra tối đa là 700mA .

Ứng dụng thức tế:

 Với việc cung cấp 1 điện áp ổn định và cường độ dòng điện tối đa lên đến 700mA thì module được sử dụng làm nguồn cung cấp cho rất nhiều thiết bị module khác như :

✔️ Module GPS

✔️ Module RF NRF24L01

✔️ LCD

✔️ Cảm biến các loại

✔️ Điện áp tối đa đầu vào là 15V.
