Module Thu Phát Hồng Ngoại V1
- Module Thu Phát Hồng Ngoại V1 là một module IR (Infrared) tích hợp LED phát hồng ngoại + mắt thu hồng ngoại trên cùng một mạch, dùng để truyền – nhận tín hiệu hồng ngoại trong các ứng dụng điều khiển và phát hiện vật cản, thường dùng với Arduino / ESP / vi điều khiển.
Thông số kỹ thuật
- Điện áp hoạt động: 3.3V – 5V
- Dòng tiêu thụ: ~20–30 mA
- Ngõ ra: Digital (0 / 1)
- Khoảng cách phát hiện: ~2 – 30 cm (tùy chỉnh & môi trường)
- Chuẩn giao tiếp: TTL
Nguyên lý hoạt động
- LED IR phát tia hồng ngoại
- Khi gặp vật cản, tia phản xạ quay lại mắt thu
- IC LM393 so sánh xuất tín hiệu LOW/HIGH
- Vi điều khiển đọc tín hiệu và xử lý
Ứng dụng
- Tránh vật cản cho robot
- Đếm sản phẩm trên băng chuyền
- Phát hiện tay (công tắc không chạm)
- Line tracking (theo vạch)
- Phát hiện vật thể gần

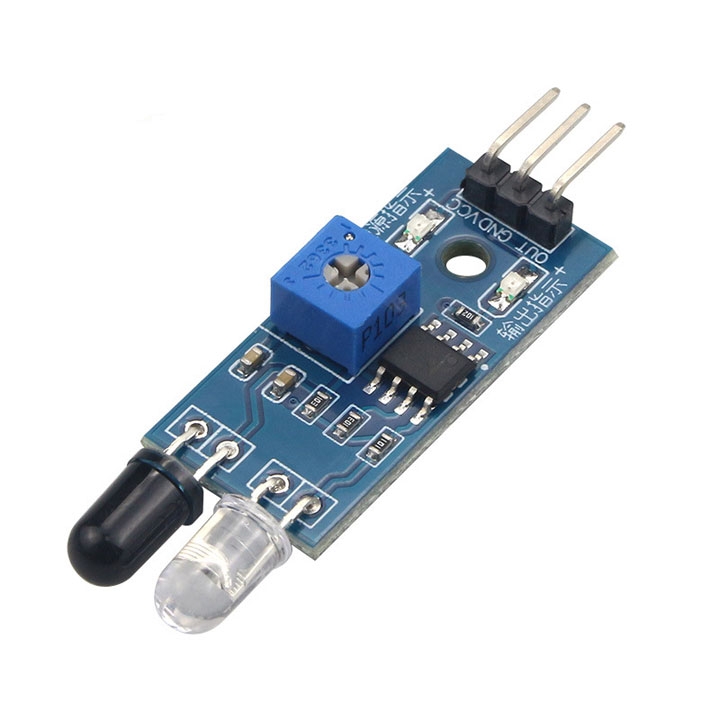

Hình Ảnh Module Thu Phát Hồng Ngoại V1

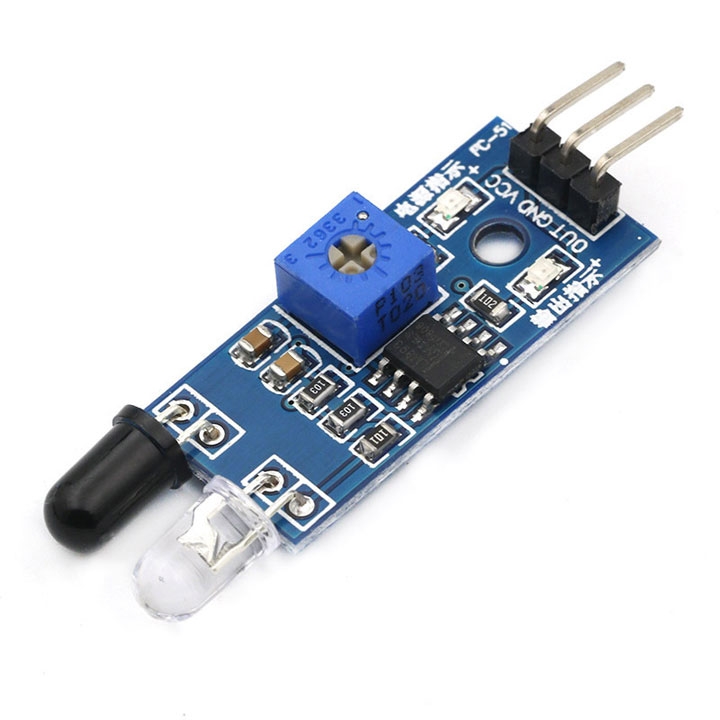

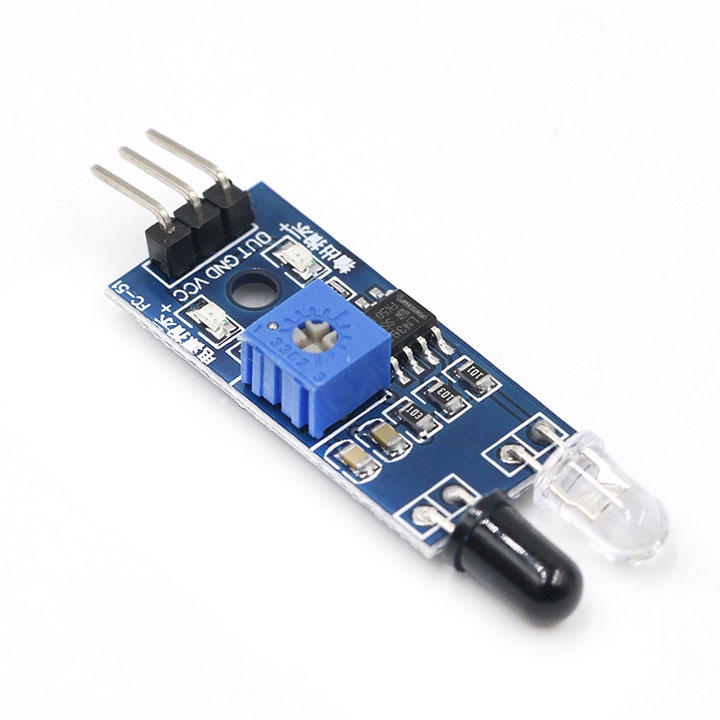

Module Thu Phát Hồng Ngoại V1

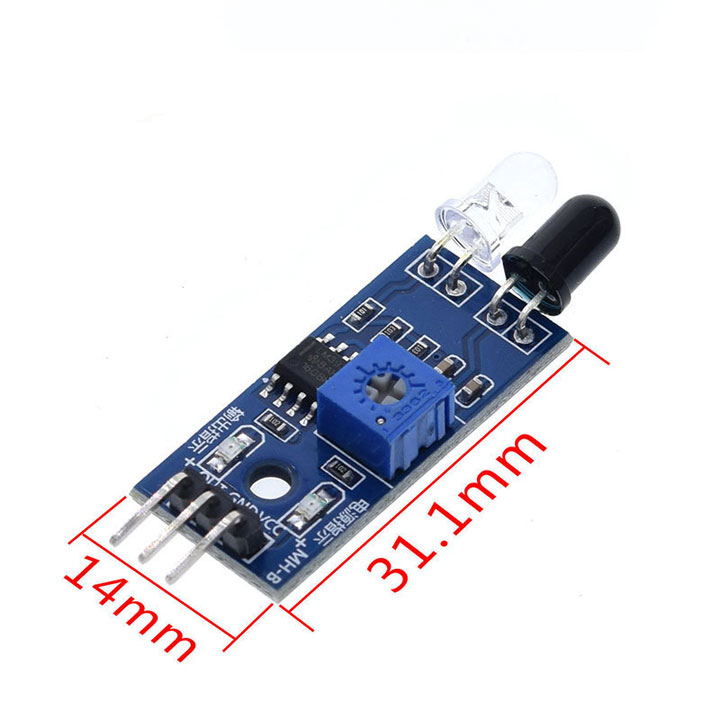

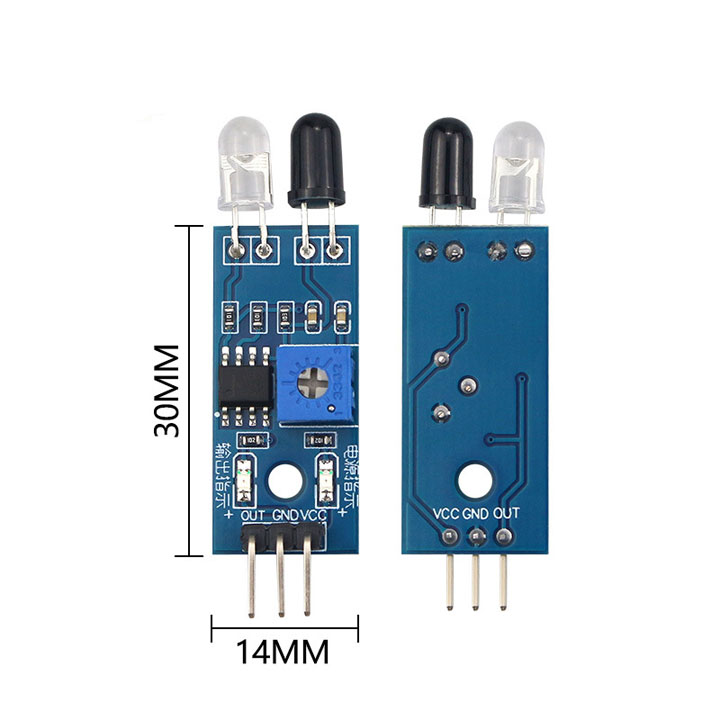

Kích Thước Module Thu Phát Hồng Ngoại V1
Module Thu Phát Hồng Ngoại V1

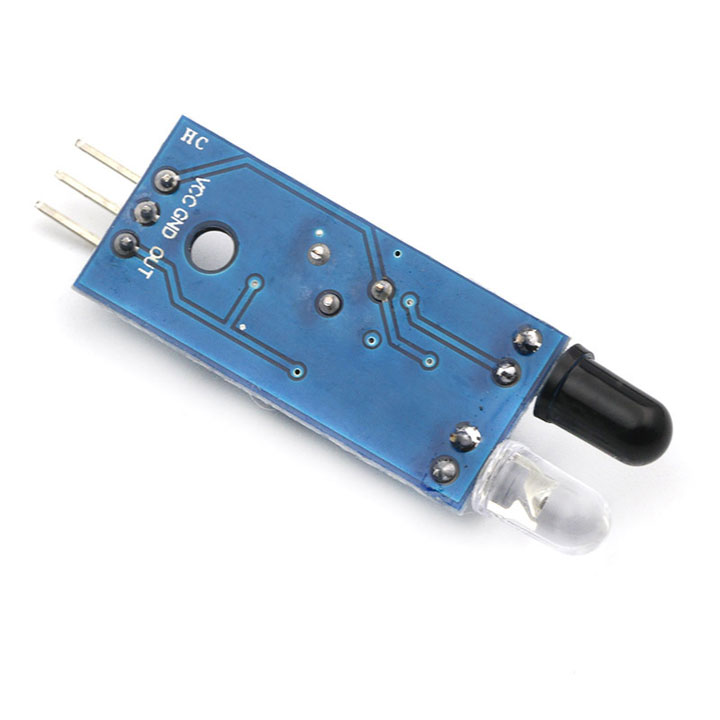

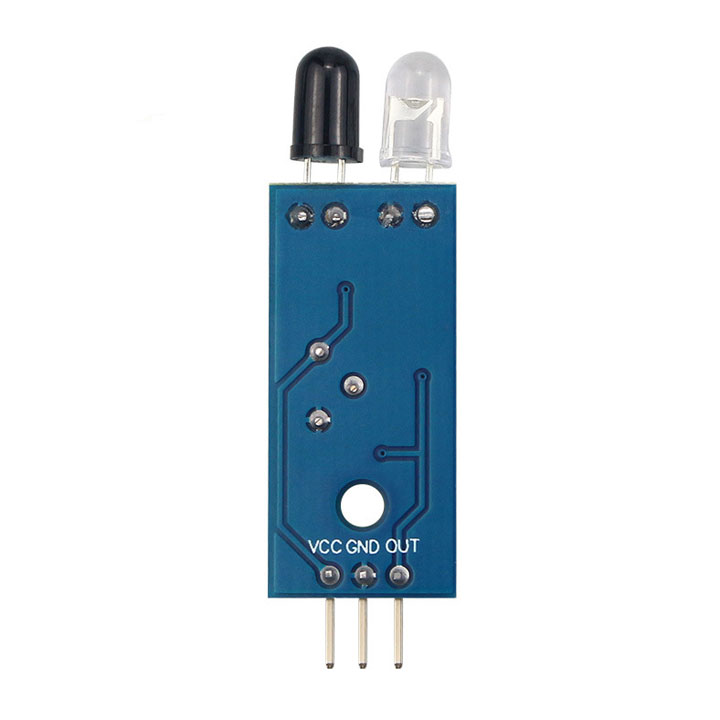

Mặt Sau Module Thu Phát Hồng Ngoại V1
