TL494 DIP 16 (k9F15)

IC Điều Khiển PWM TL494 DIP-16

TL494 DIP16 là IC điều khiển PWM (Pulse Width Modulation) thường dùng trong các mạch nguồn xung, bộ nguồn DC-DC, inverter và mạch điều khiển công suất.

Thông Số Kỹ Thuật:

✔️ Là loại IC  tạo được Xung dao động Switching có 2 Phase

✔️ Dải nhiệt độ hoạt động của IC TL494: -55 ~ 125 độ C

✔️ Dòng điện max cho mỗi cổng ra: 50mA

✔️ Điện áp max cho mỗi cổng ra: 40V

Thông số cơ bản:

🔹 Loại: IC điều khiển PWM

🔹 Số chân: 16 chân, dạng DIP-16

🔹 Có 2 bộ khuếch đại sai số (Error Amplifier)

🔹 Có mạch tạo dao động tích hợp

🔹 Có khả năng điều chỉnh độ rộng xung PWM

🔹 Có mạch điều khiển Dead-time

🔹 Có thể sử dụng cho nhiều cấu hình điều khiển nguồn khác nhau

Ứng dụng phổ biến:

⚡ Nguồn xung SMPS

🔋 Bộ chuyển đổi DC-DC

🔌 Mạch inverter

🔧 Bộ sạc và bộ nguồn công suất

🔄 Mạch điều khiển biến áp xung

🛠️ Mạch điện tử DIY và sửa chữa nguồn

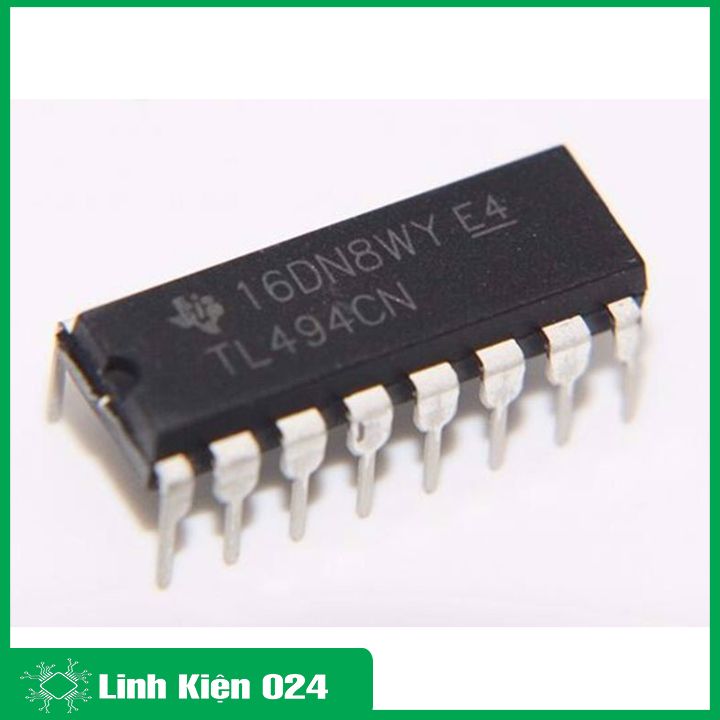

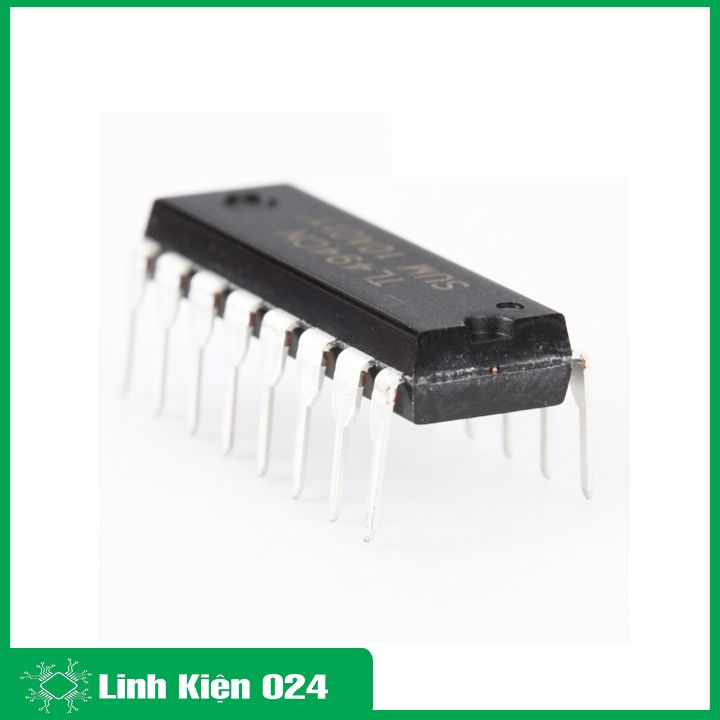

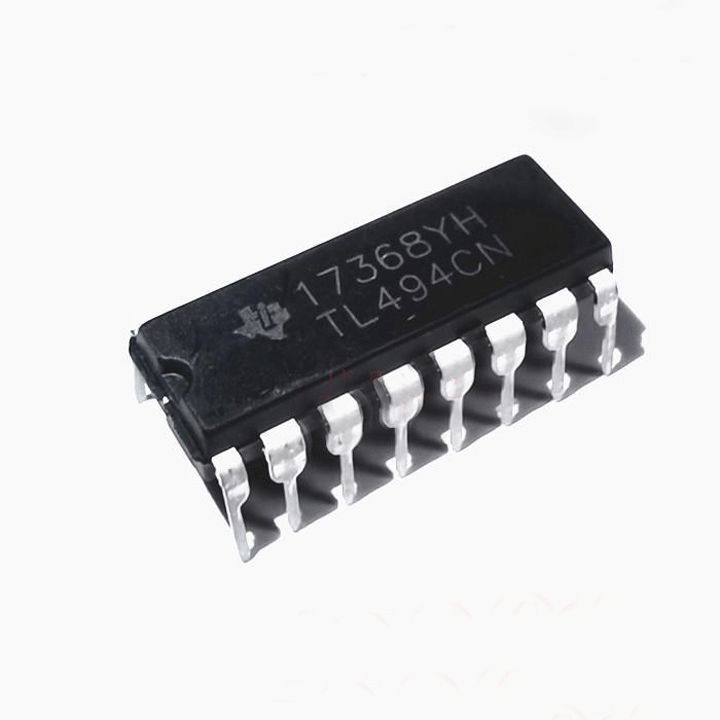

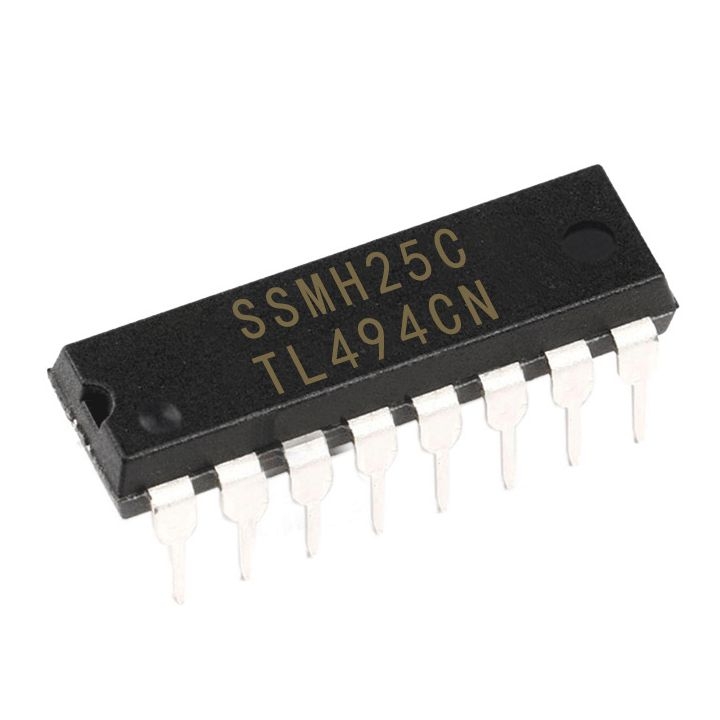

Hình Ảnh TL494 DIP-16

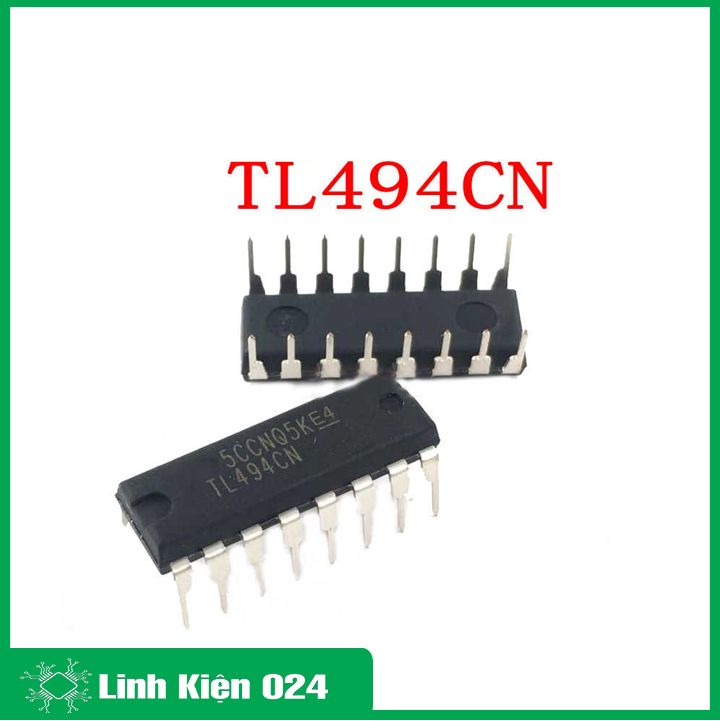

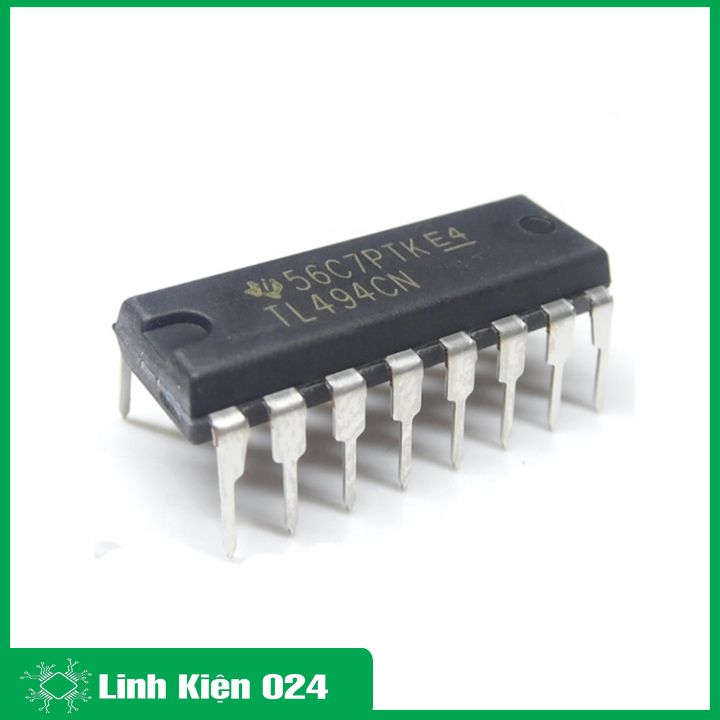

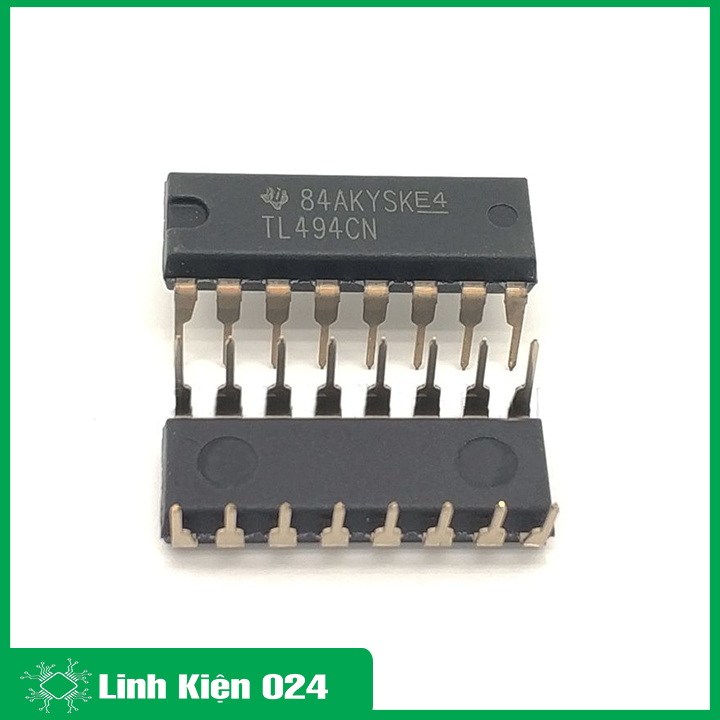

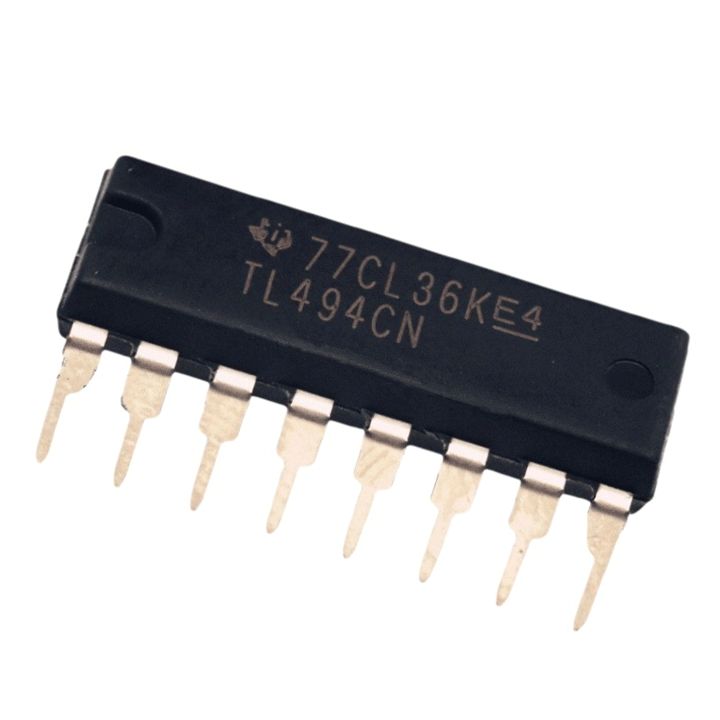

TL494 DIP 16 (k9F15)

TL494 DIP 16

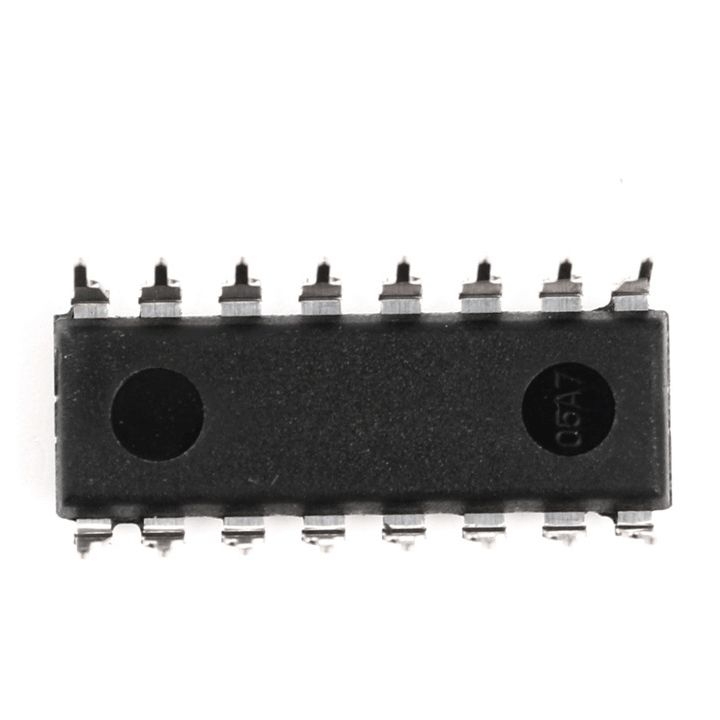

Mặt Sau TL494 DIP 16
