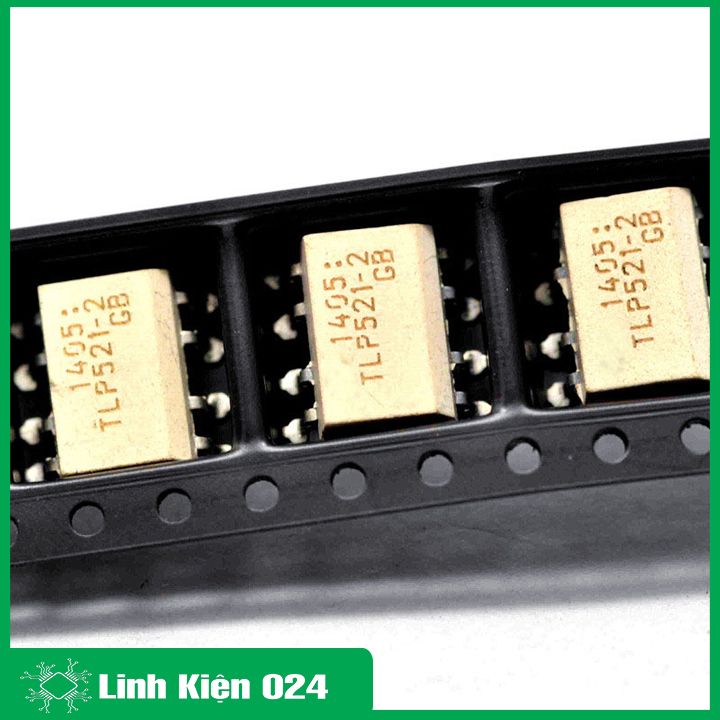

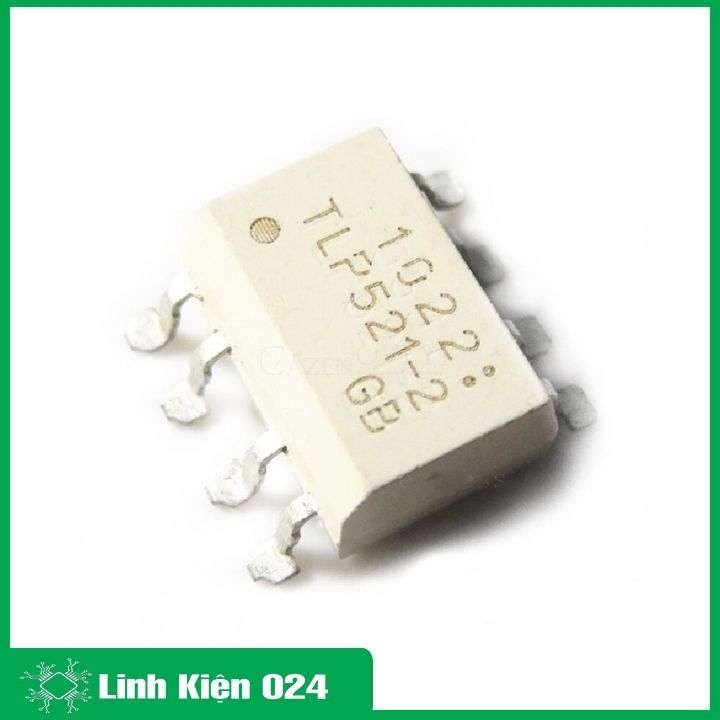

TLP521-2GB SOP-8 Optocouplers giá rẻ
TLP521-2GB SOP-8 Optocouplers (K9G16)
Giới thiệu TLP521-2GB SOP-8 Optocouplers
✔️ Để thực hiện việc đóng ngắt nhanh ở tần só cao và cách ly giữa các khối chênh lệch nhau về điện áp hay công suất thì không thể không nhắc đến optocouplers (hay còn gọi là cách ly quang hay opto- isolator) có cấu tạo gồm một bộ phát quang và một bộ cảm biến quang. Bộ phát quang gồm một diode phát quang dùng để phát ra ánh sáng kích thích cho cảm biến quang dẫn, ở đây là transitor. TLP521-2 có tích hợp 2 Opto con ở trong

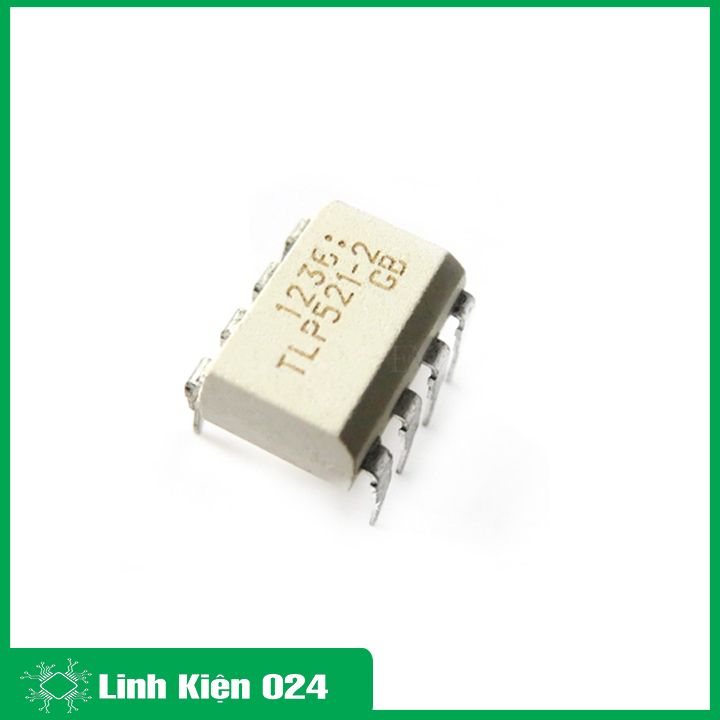

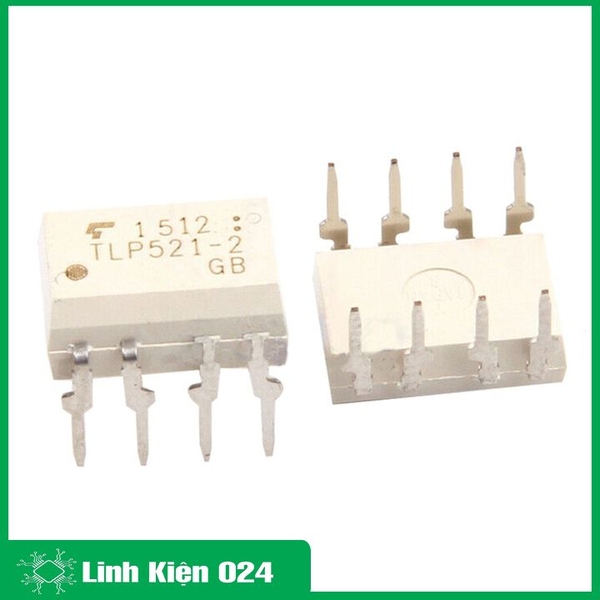

TLP521-2GB SOP-8 Optocouplers (K9G16)
Thông số kỹ thuật

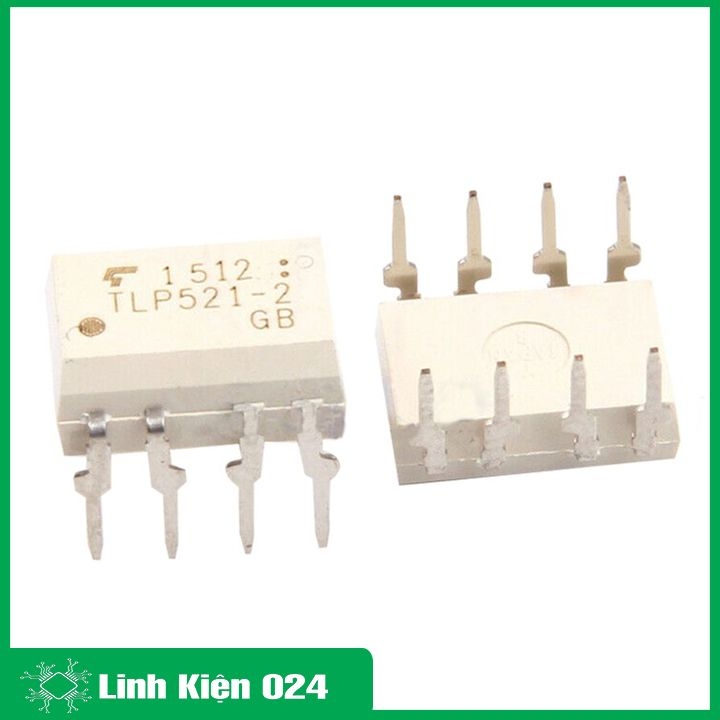

✔️ Kiểu chân cắm DIP
✔️ Diode:
✔️ Dòng thuận cực đại 50mA
✔️ Điện áp ngược cực đại 5V
✔️ Transistor: UCEO= 55V ; IC= 50mA
✔️ Dải nhiệt độ hoạt động: -55ºC~125ºC
Cách kiểm tra Opto
✔️ Dùng 2 đồng hồ để đo
✔️ Đồng hồ 1 click hai que đo vào chân 1 và 2 ( theo chiều A K) của diode trong opto để làm cho diode bên trong dẫn
✔️ Đồng hồ 2 đo hai chân 3 và 4. Nếu chân 1 và 2 dẫn thì 3 và 4 cũng dẫn.
✔️ Nếu không có nhiều đồng hồ thì thử bằng quả pin nhỏ để cấp nguồn test cho Opto
✔️ Bạn cứ test theo nguyên lý diode dẫn thì transitor trong opto cũng dẫn, nếu không được như thế thì opto hỏng
Ứng dụng
✔️ Như đã nói ở trên mục đích chính của opto là cách ly điện giữa các khối chênh lệch với nhau về điện áp và công suất, Opto chủ yếu được sử dụng trong các hệ thống điện – điện tử công suất lớn
Hướng dẫn sử dụng và lưu ý
✔️ Cũng như các linh kiện điện tử bán dẫn khác, cần chú ý sử dụng tay hàn có nhiệt độ không quá cao khi hàn Opto
✔️ Ngoài ra Opto là một linh kiện điện tử phân cực do đó cần chú ý thứ tự các chân và các cực khi lắp ráp
