74HC193 DIP16

➤ 74HC193 DIP-16 là IC đếm nhị phân đồng bộ 4 bit (4-bit synchronous up/down counter), có khả năng đếm tăng hoặc đếm giảm theo xung clock. IC có 4 đầu ra dữ liệu và các chân điều khiển nạp dữ liệu song song, xóa bộ đếm và báo tràn hoặc mượn khi đếm.

Thông Số Kỹ Thuật

✔️ Điện áp cung cấp: 5VDC

✔️ Điện áp đầu vào mức cao đối với các mức điện áp

✔️ VCC = 2V => 1.2V

✔️ VCC = 4.5V => 2.4V

✔️ VCC = 6V => 3.2V

✔️ Điện áp đầu vào mức thấp đối với các mức điện áp

✔️ VCC = 2V => 0.8V

✔️ VCC = 4.5V => 2.1V

✔️ VCC = 6V => 2.8V

✔️ Kiểu chân: DIP16

✔️ Nhiệt độ hoạt động: 40oC - 85oC

Nguyên lý hoạt động

➤ Đếm tăng: Mỗi cạnh lên của xung tại CPU làm giá trị đếm tăng một đơn vị.

➤ Đếm giảm: Mỗi cạnh lên của xung tại CPD làm giá trị đếm giảm một đơn vị.

➤ Nạp dữ liệu: Đưa PL xuống mức thấp để nạp giá trị nhị phân tại D0–D3 vào bộ đếm.

➤ Xóa bộ đếm: Đưa MR lên mức cao để đặt các đầu ra Q0–Q3 về 0.

➤ Ghép tầng: Dùng các đầu ra TCU và TCD để kết nối nhiều IC, tạo bộ đếm có nhiều bit hơn.

Ứng Dụng

➤ Mạch đếm số: Đếm sản phẩm, số lượt, số xung hoặc sự kiện trong hệ thống điện tử.

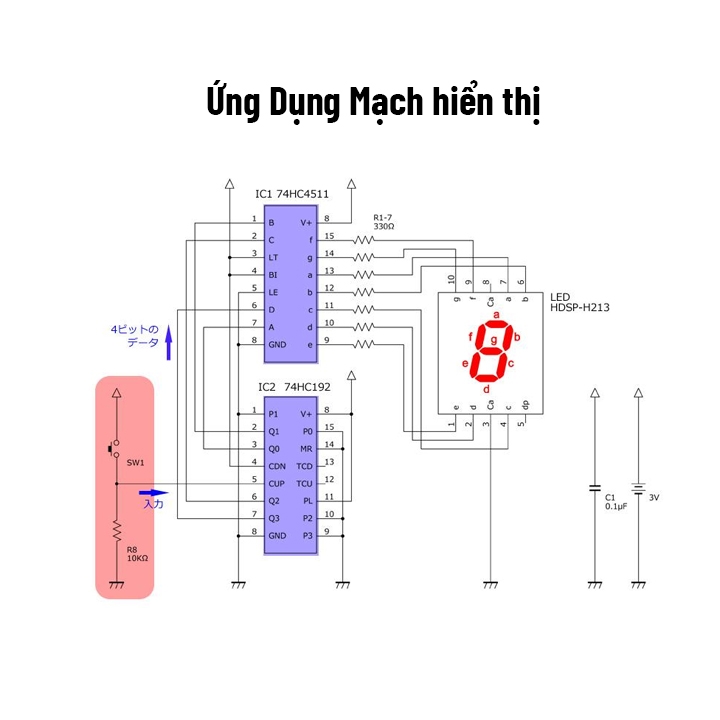

➤ Mạch hiển thị: Kết hợp với IC giải mã và LED 7 đoạn để tạo bộ đếm số.

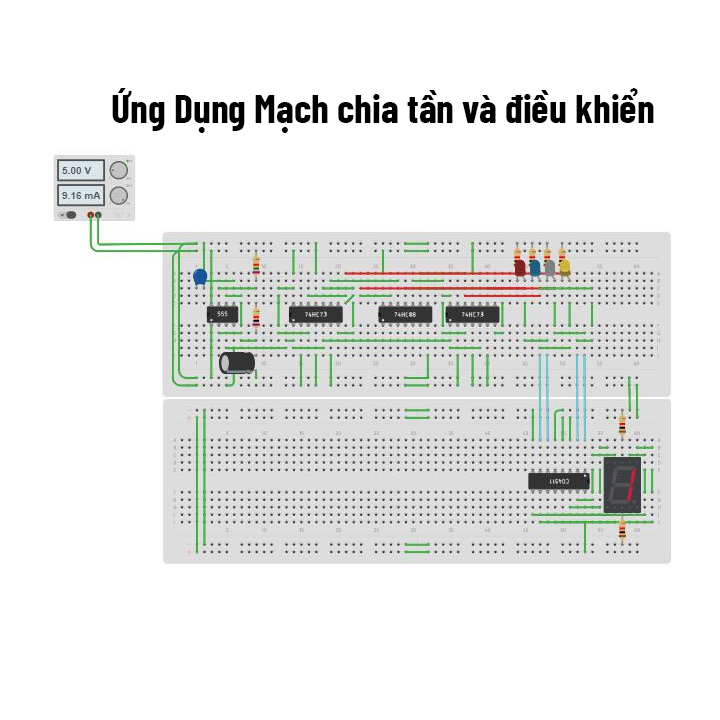

➤ Mạch chia tần và điều khiển: Xây dựng bộ chia tần, bộ đếm tiến/lùi và mạch logic tuần tự.

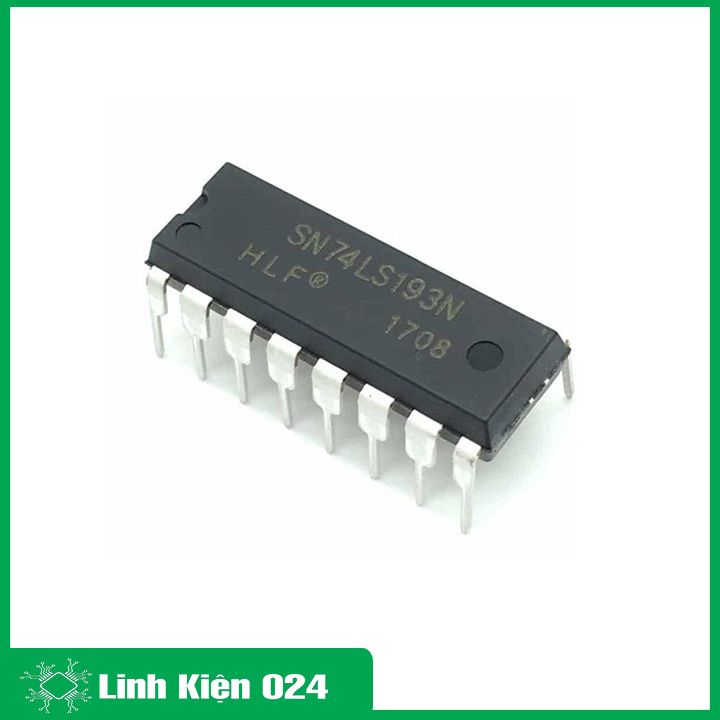

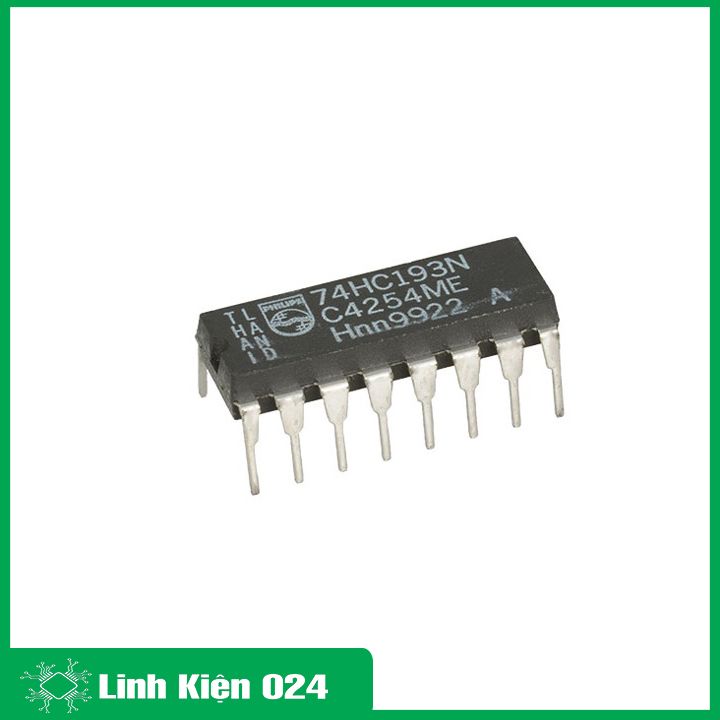

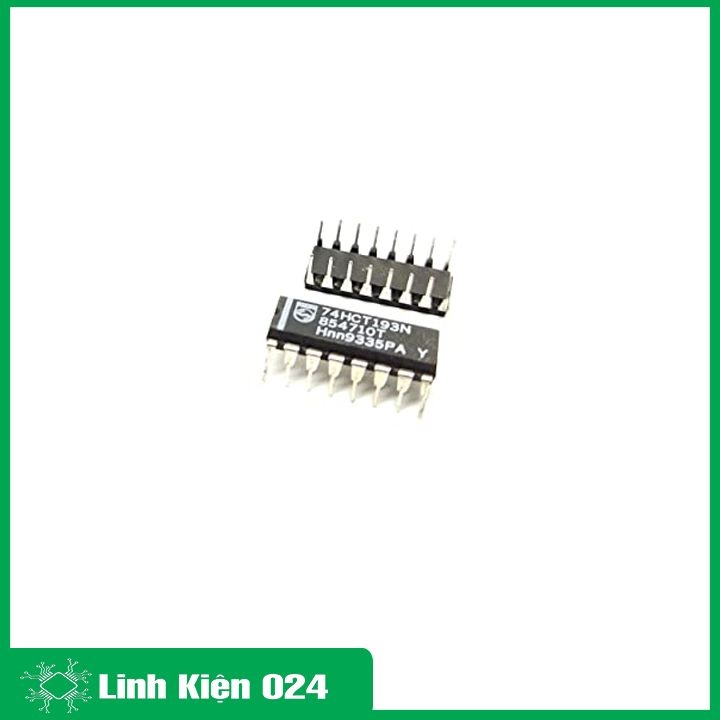

Hình Ảnh 74HC193 DIP16

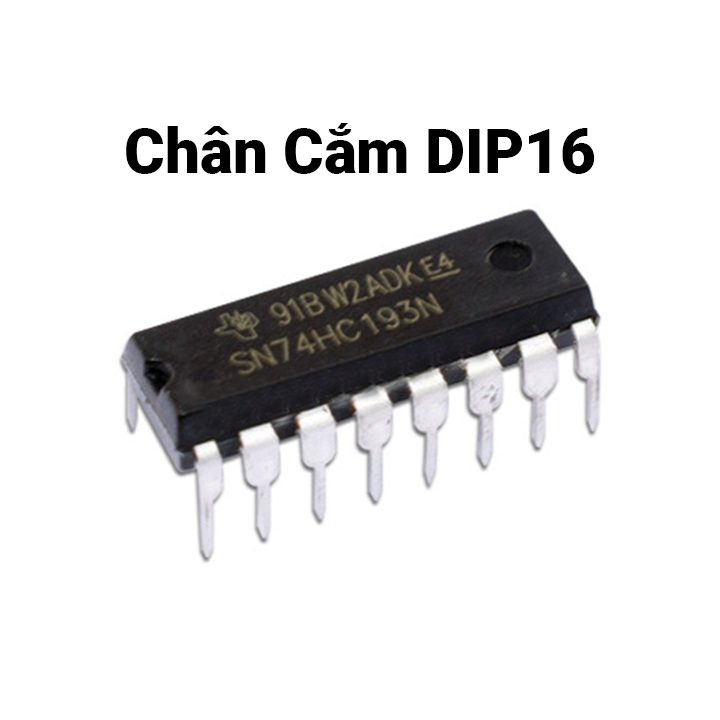

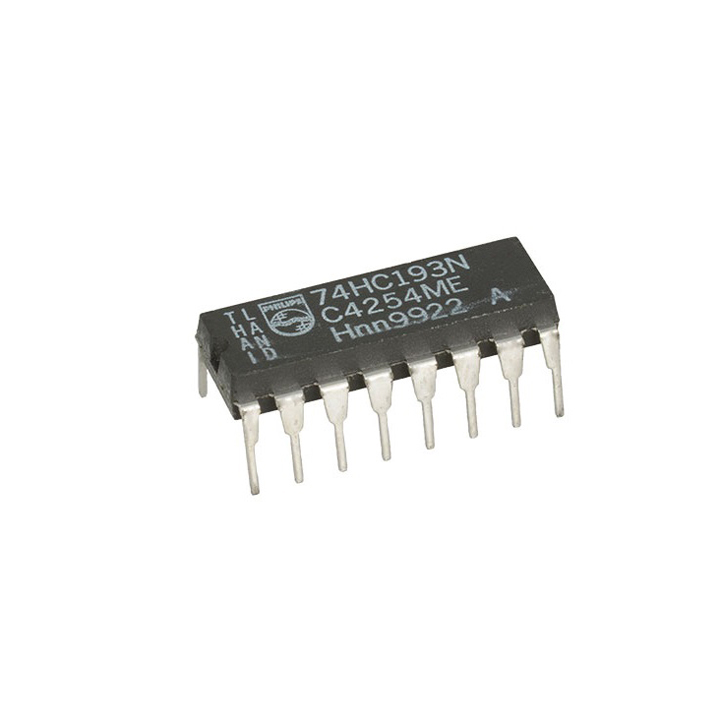

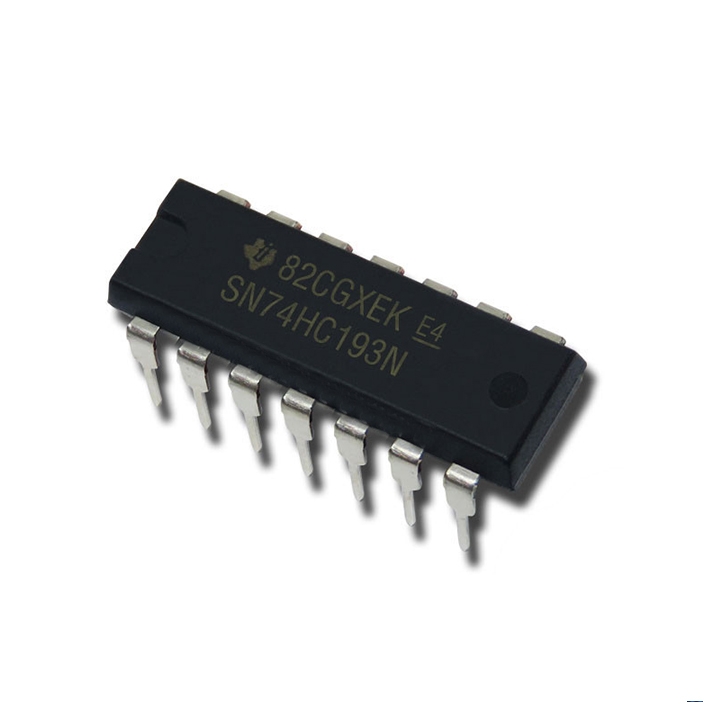

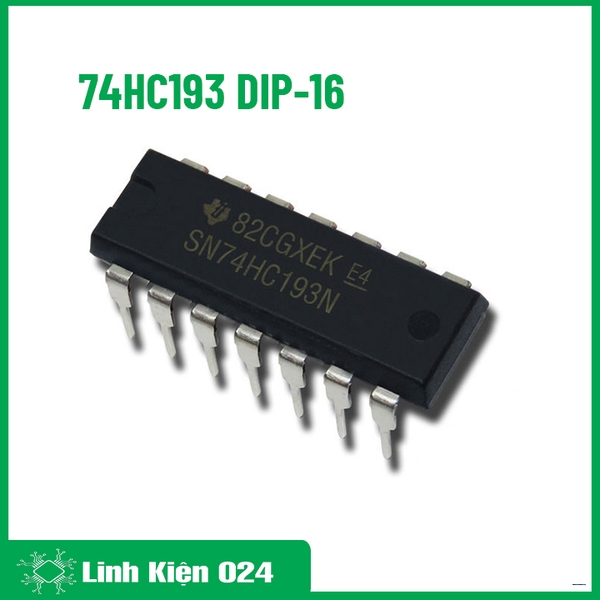

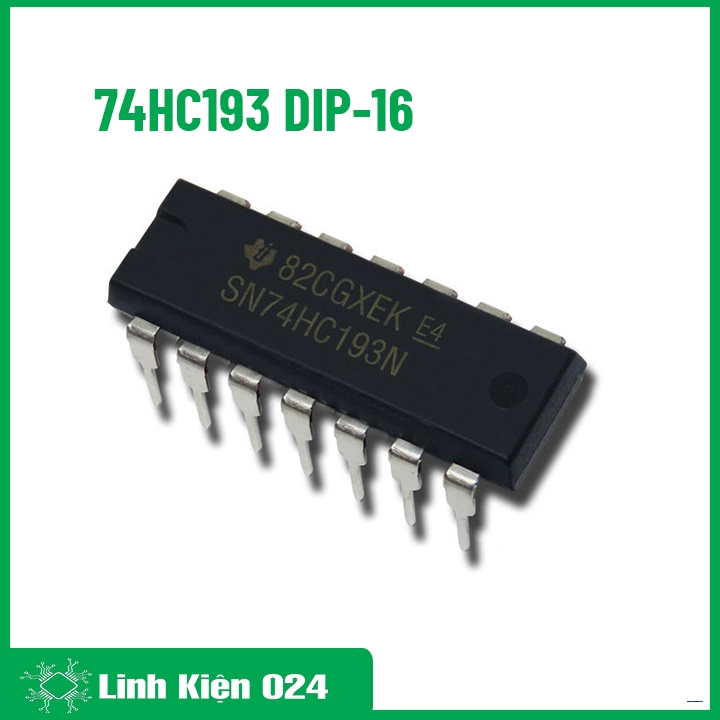

74HC193 DIP16

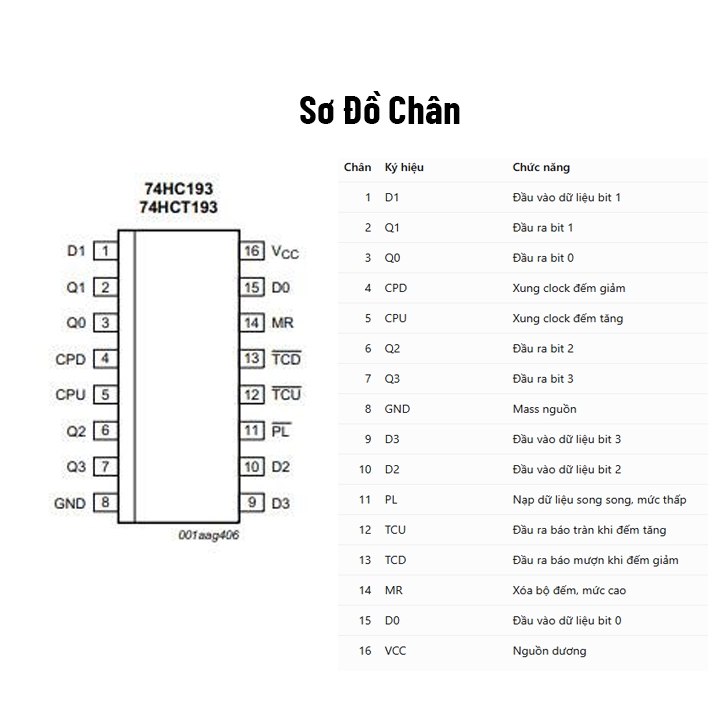

Sơ Đồ Chân 74HC193 DIP16

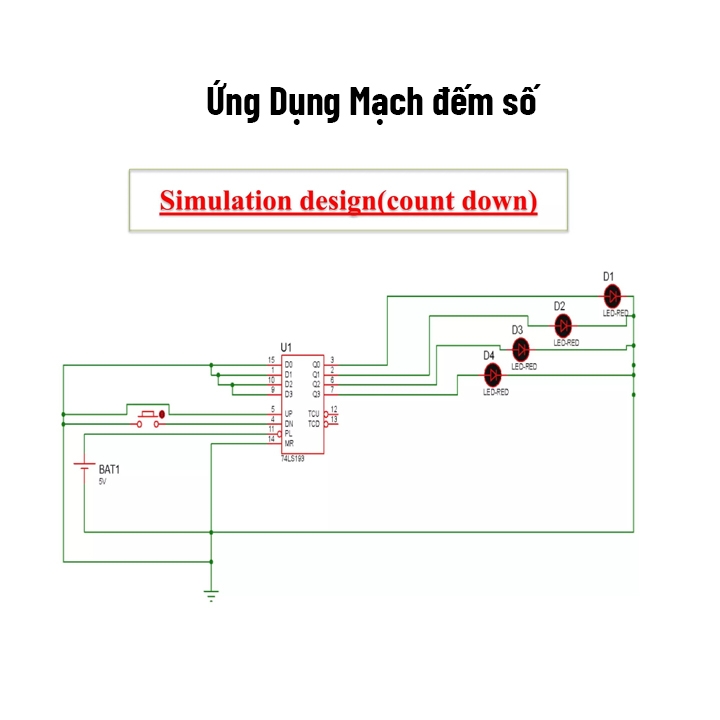

Ứng Dụng 74HC193 DIP16

Ứng Dụng 74HC193 DIP16
