74HC595 8-Bit SOP-16
➤ 74HC595 SOP-16 là IC thanh ghi dịch 8 bit, có chức năng chuyển đổi dữ liệu nối tiếp (Serial) thành dữ liệu song song (Parallel). IC giúp mở rộng số lượng chân đầu ra điều khiển cho vi điều khiển mà chỉ cần sử dụng một vài chân tín hiệu.
Thông Số Kỹ Thuật
➤ Mã IC: 74HC595
➤ Chức năng: Thanh ghi dịch 8 bit
➤ Số đầu ra: 8 đầu ra song song
➤ Kiểu dữ liệu vào: Nối tiếp (Serial)
➤ Kiểu dữ liệu ra: Song song (Parallel)
➤ Số chân: 16 chân
➤ Kiểu vỏ: SOP-16, dán bề mặt SMD
➤ Điện áp hoạt động: Thông thường 2–6 V
➤ Đầu ra: Có ngõ ra ba trạng thái (Tri-state)
➤ Khả năng mở rộng: Có thể mắc nối tiếp nhiều IC
Ứng Dụng

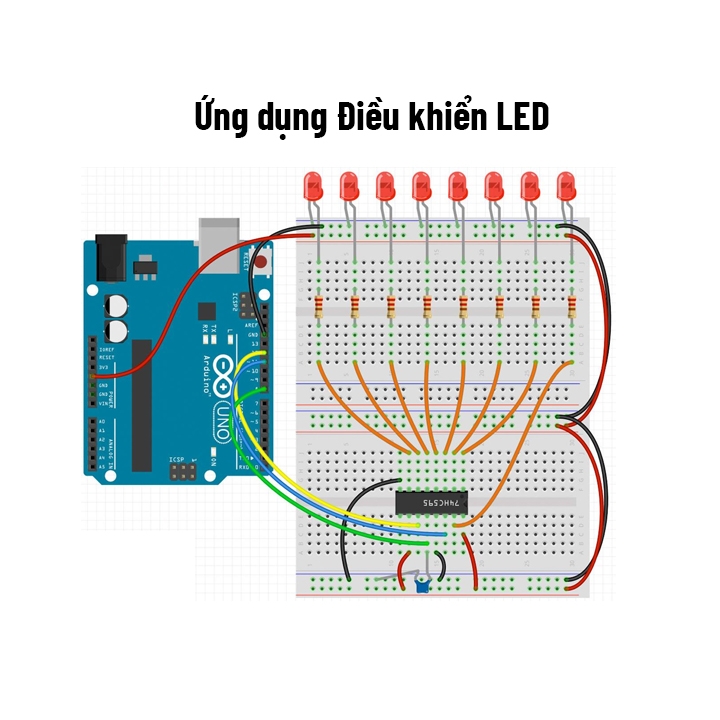

➤ Điều khiển LED: Điều khiển 8 LED độc lập chỉ với một IC; có thể ghép nhiều IC để điều khiển hàng chục LED

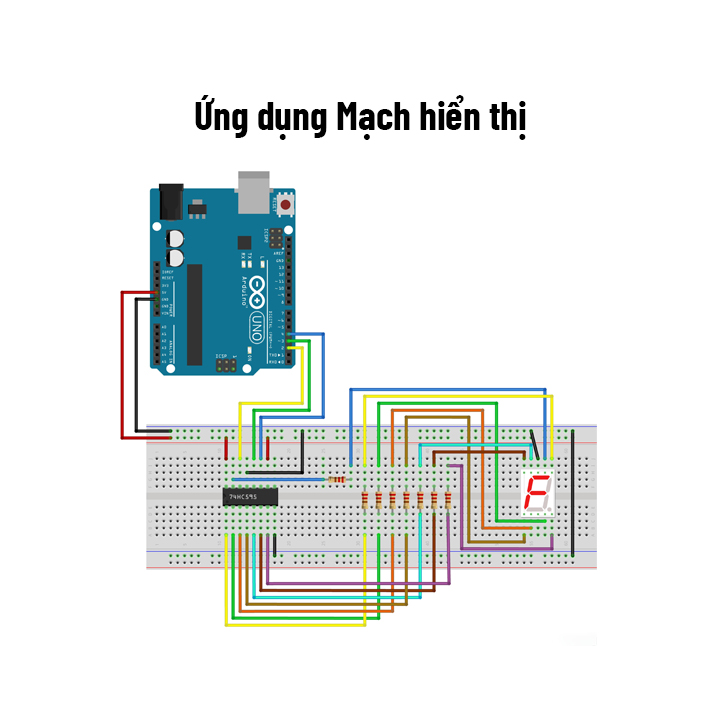

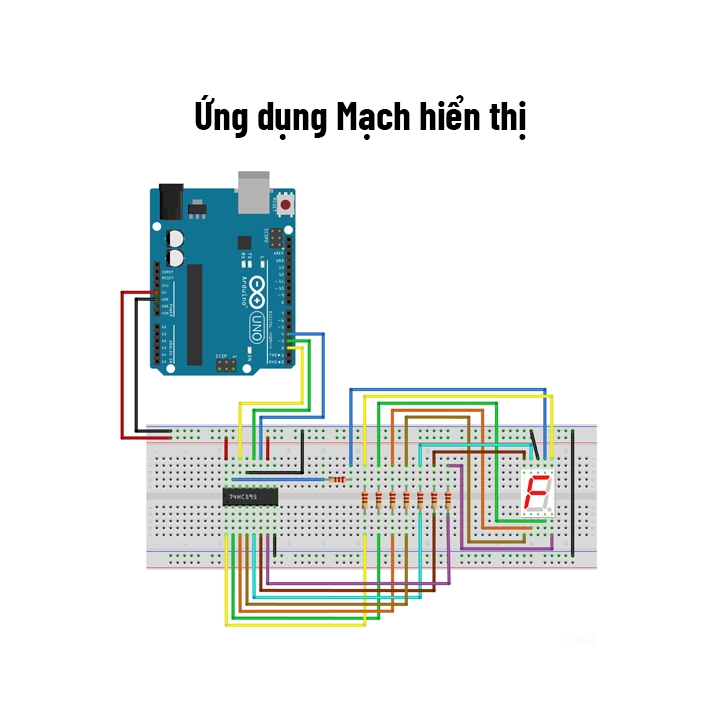

➤ Mạch hiển thị: Điều khiển LED 7 đoạn, bảng đèn LED và các mạch hiển thị số.
➤ Mở rộng đầu ra vi điều khiển: Điều khiển transistor, mạch đệm hoặc các tầng công suất phù hợp. Không nên cấp trực tiếp tải công suất lớn từ chân IC.

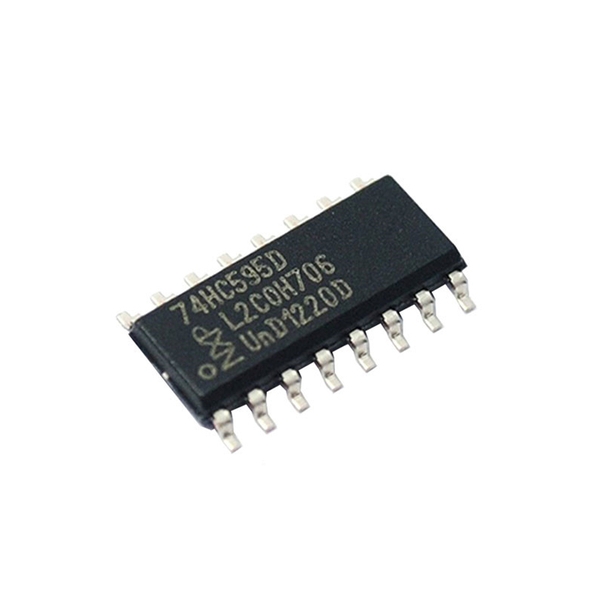

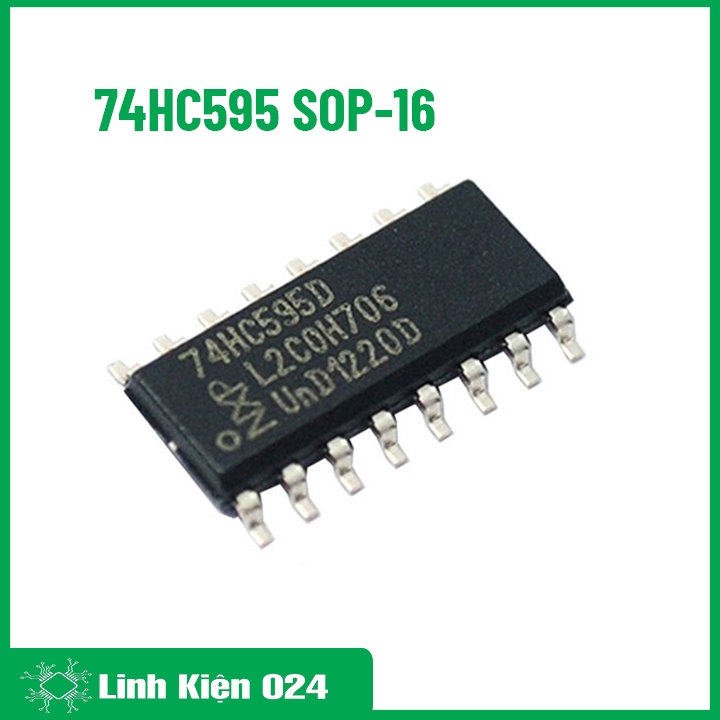

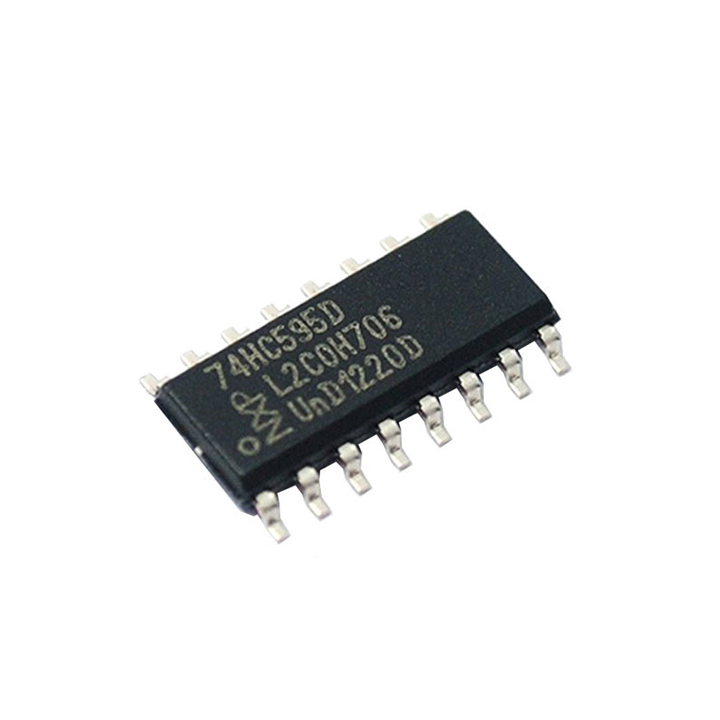

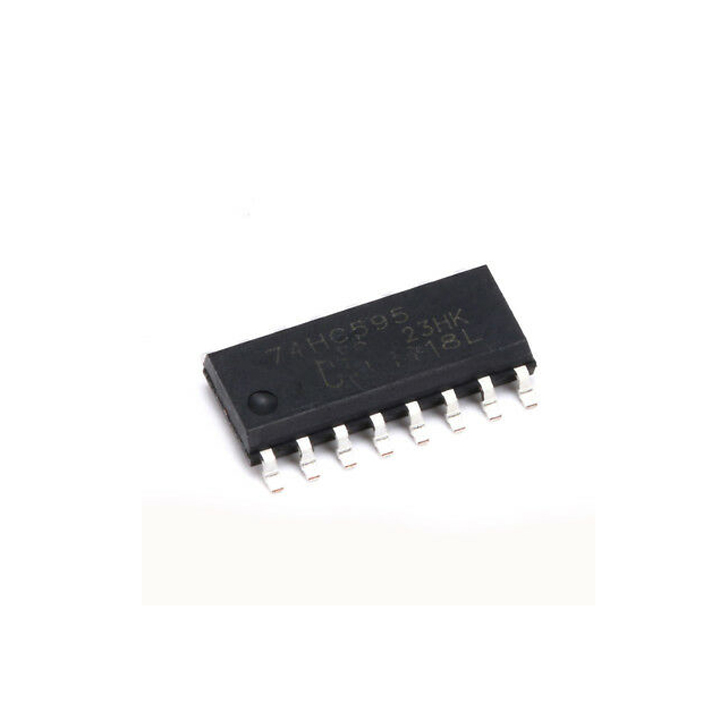

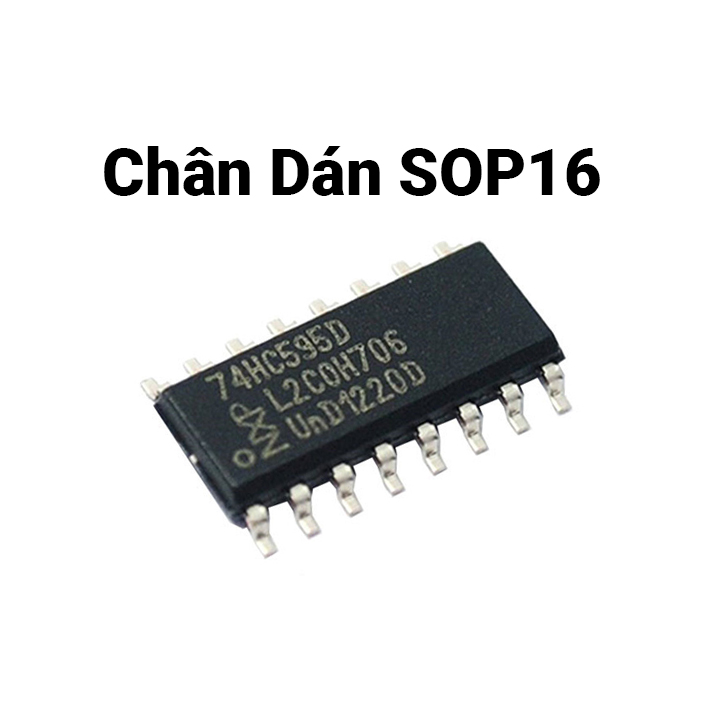

Hình Ảnh 74HC595 SOP-16
74HC595 SOP-16

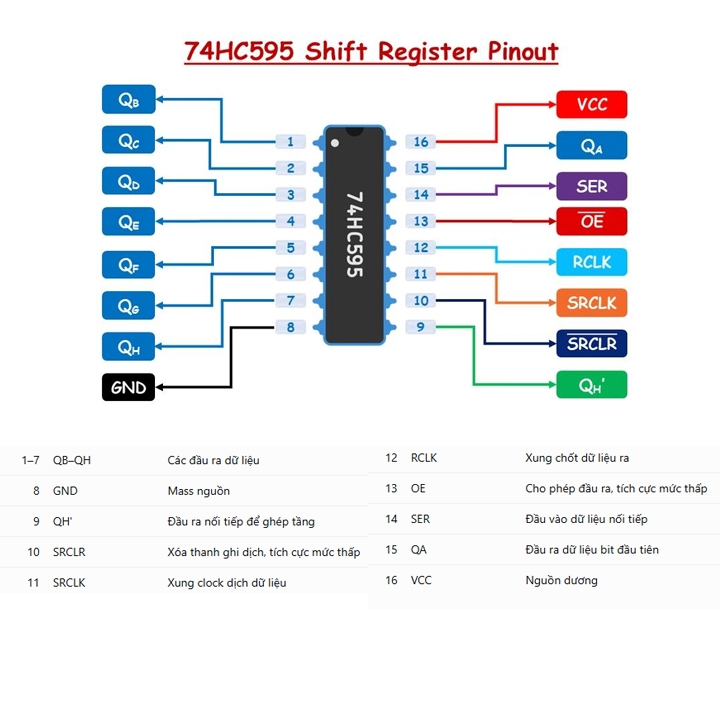

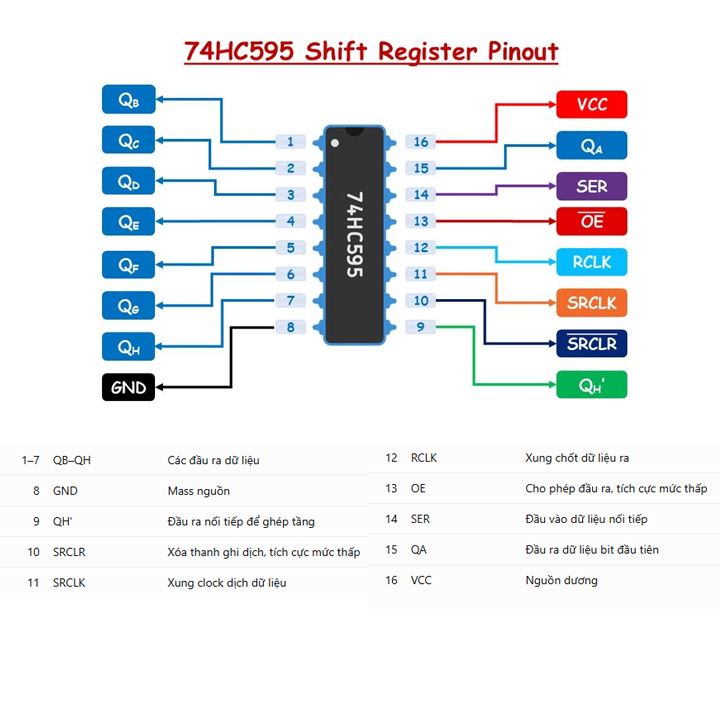

Sơ Đồ Chân 74HC595 SOP-16

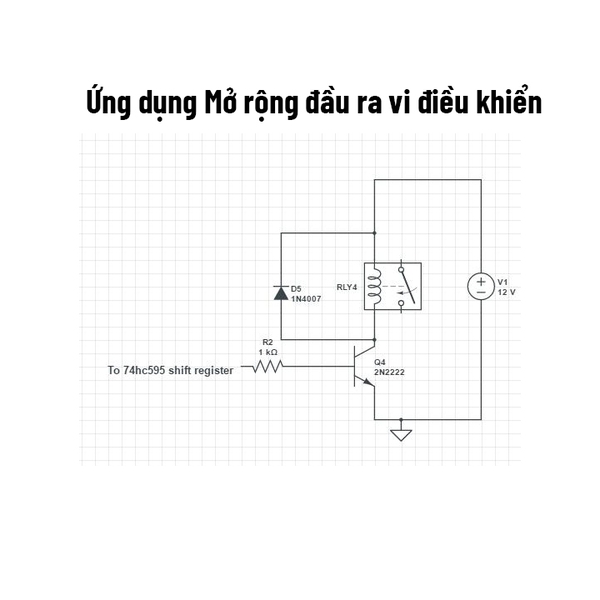

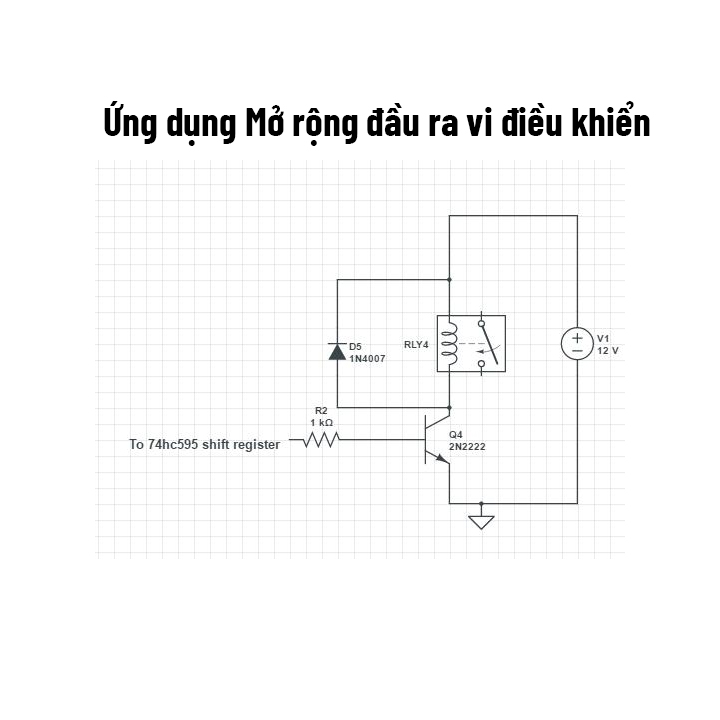

Ứng Dụng 74HC595 SOP-16
74HC595 SOP-16
