74LS154 4 to 16 Line Decoder/Demultiplexer DIP24

74LS154 DIP-24 là một IC giải mã (Demultiplexer / Decoder) 4-to-16 dòng TTL, thuộc họ 74LS (Low-power Schottky). IC này được dùng để chuyển đổi tín hiệu nhị phân 4 bit sang 1 trong 16 đường ra, thường dùng trong:

✔️ Giải mã địa chỉ bộ nhớ

✔️ Điều khiển LED, mạch chọn thiết bị

✔️ Mạch số, logic điều khiển

Thông số kĩ thuật 74LS154

✔️ Nguồn nuôi: 5VDC, max= 5.25 VDC

✔️ Công suất tiêu thụ: 45mW

✔️ Nhiệt độ hoạt động: 0 đến 70 độ C

✔️ Dòng ra ứng với mức cao:  I< -0.4mA

✔️ Dòng ra ứng với mức thấp: I< 0.8mA

✔️ Điện áp vào ứng với mức cao: U> 2V

✔️ Điện áp vào ứng với mức thấp: U< 0.8V

✔️ Điện áp ra ứng với mức cao: U> 2.7V

✔️ Điện áp ra ứng với mức thấp: U< 0.5V

Ứng dụng thực tế

✔️ Bộ chọn chip (chip select) trong hệ thống vi xử lý

✔️ Mở rộng đầu ra (1 thành 16 thiết bị)

✔️ Điều khiển LED ma trận

✔️ Hệ thống chọn địa chỉ bộ nhớ

✔️ Bộ điều khiển logic, mạch số học

Hình ảnh 74LS154 DIP24

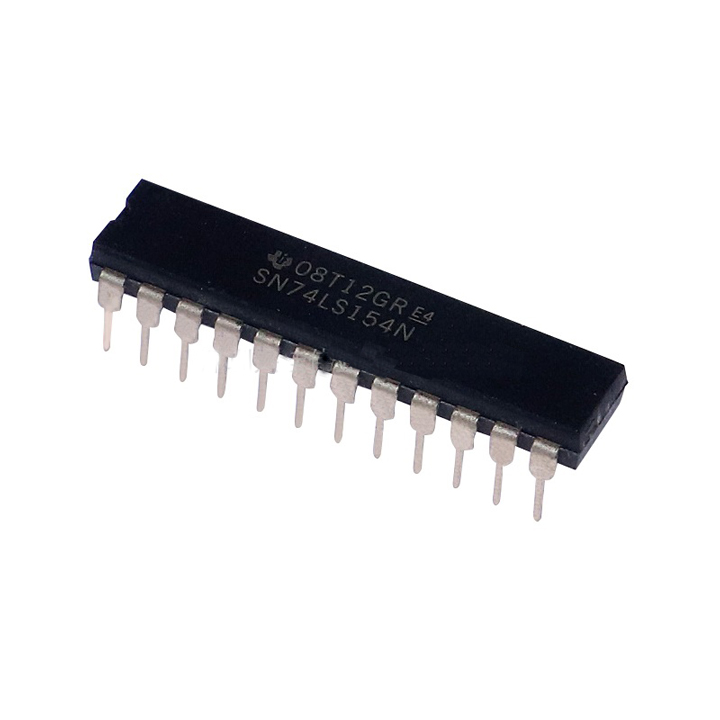

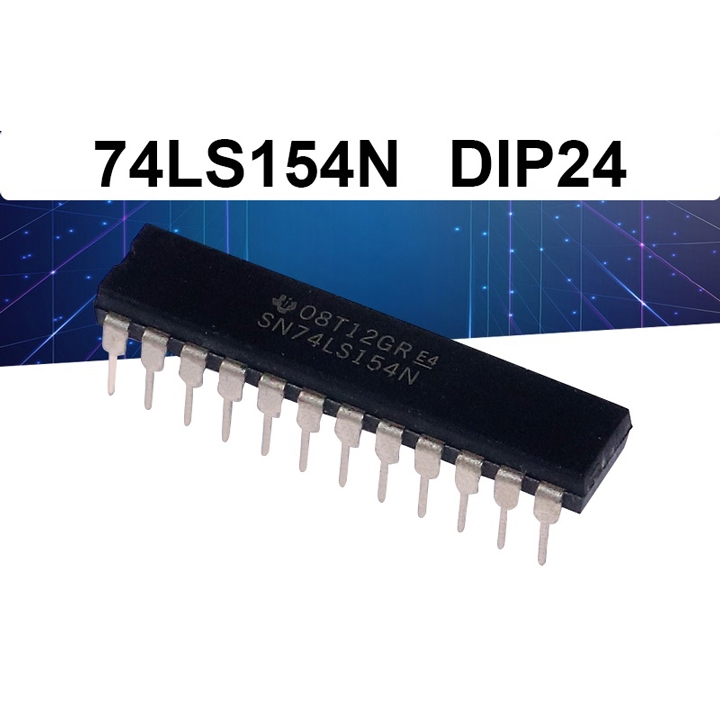

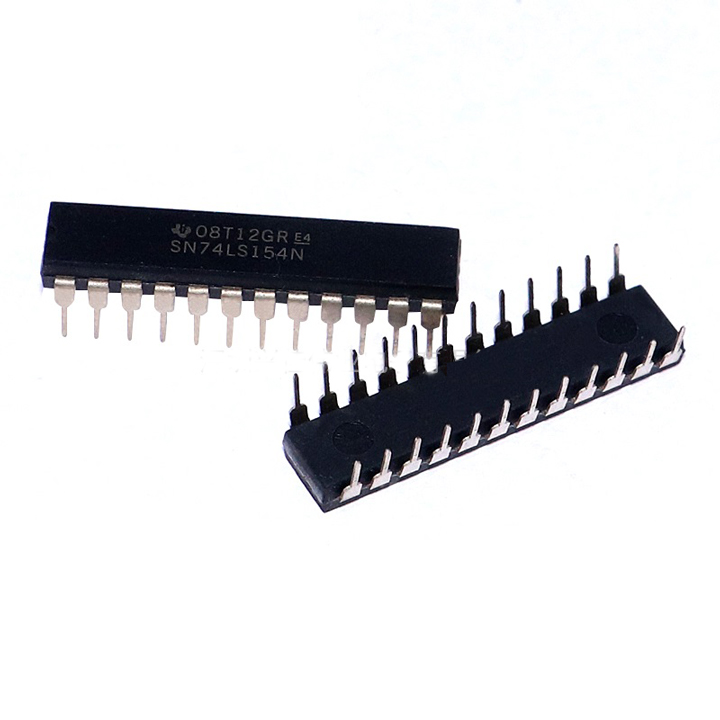

74LS154 4 to 16 Line Decoder/Demultiplexer DIP24

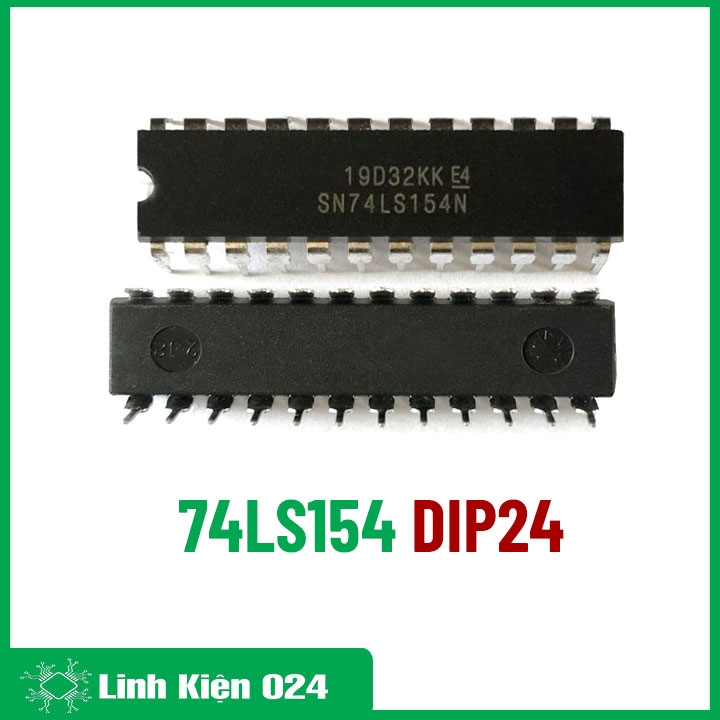

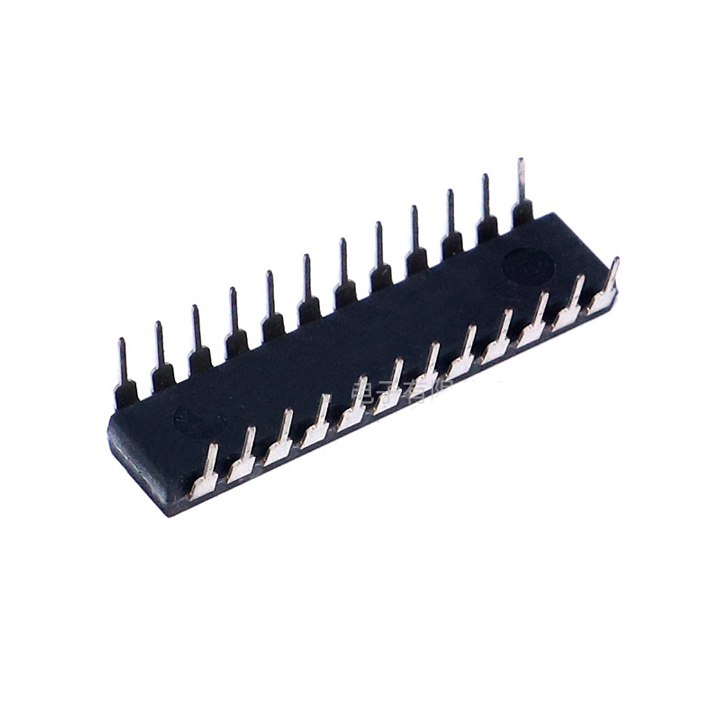

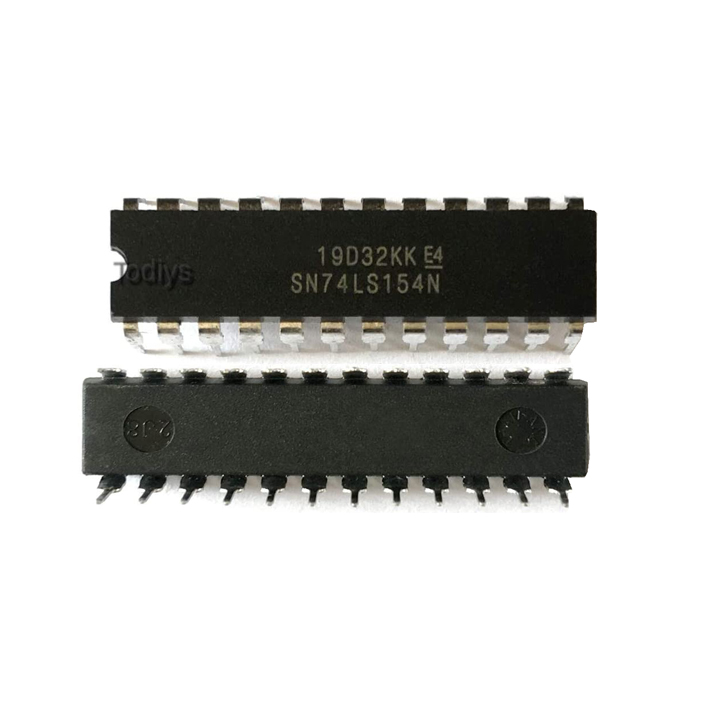

Mặt Sau 74LS154 DIP24

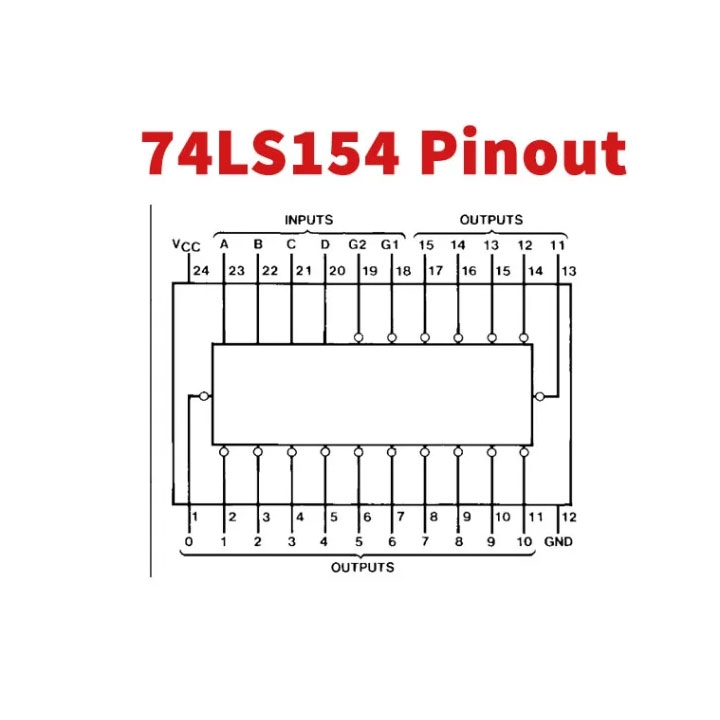

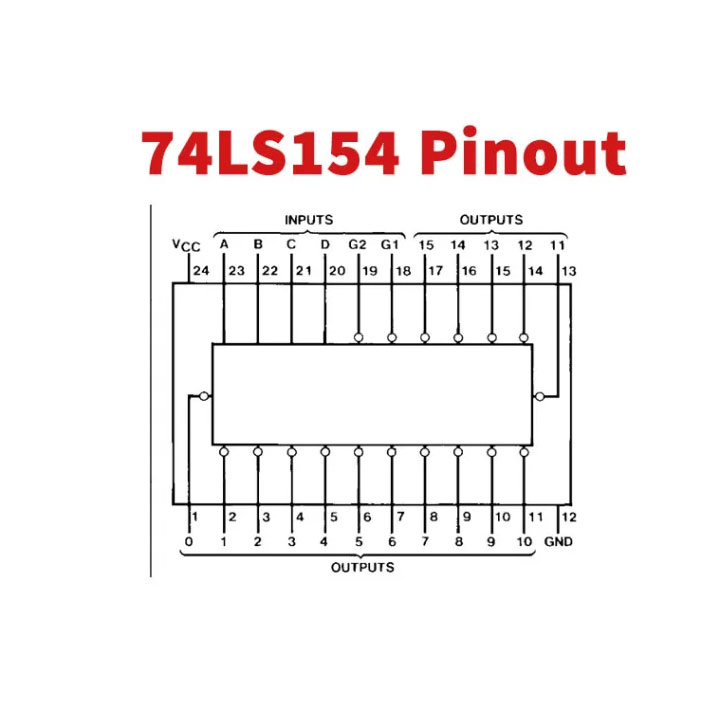

Sơ Đồ Chân 74LS154 4 to 16 Line Decoder/Demultiplexer DIP24

74LS154 4 to 16 Line Decoder/Demultiplexer DIP24
