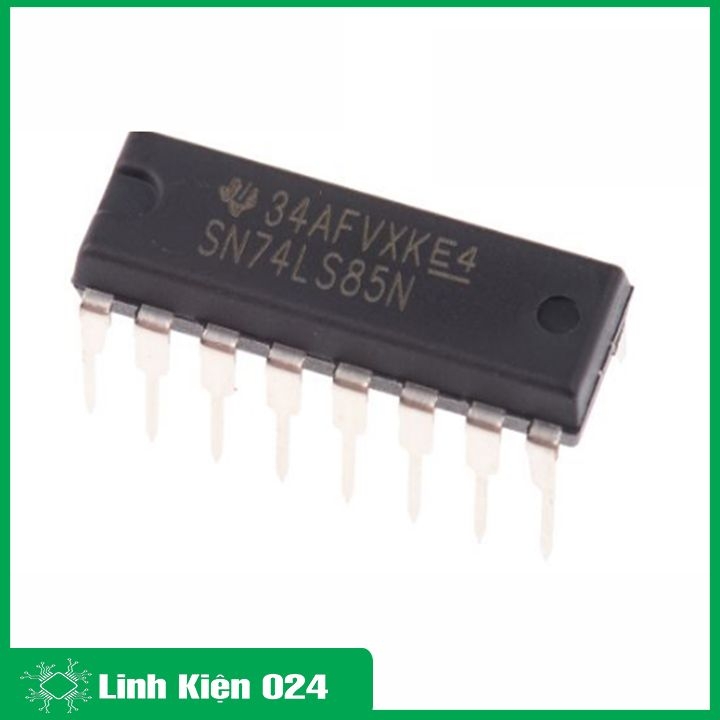

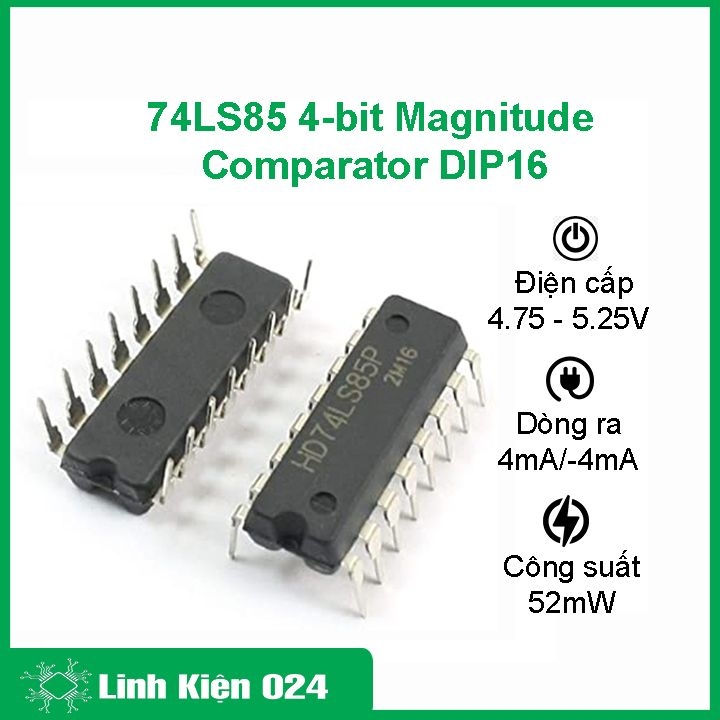

74LS85 4-bit Magnitude Comparator DIP16

74LS85 DIP16 là một IC so sánh số 4 bit (4-bit Magnitude Comparator) thuộc họ TTL 74LS.
Nó được dùng để so sánh hai giá trị nhị phân 4 bit và cho ra tín hiệu kết quả lớn hơn, bằng, hoặc nhỏ hơn.

Thông Số Kỹ Thuật

✔️ Dải điện áp cung cấp: 4.75V to 5.25V

✔️ Mức áp cao đầu vào: 2V

✔️ Mức áp thấp đầu vào: 0.8V

✔️ Dòng điện đầu ra mức cao và thấp: 4mA/-0.4mA

✔️ Dải nhiệt độ chịu được: 0C to 70C

✔️ Công suất IC: 52mW

✔️ Chu kỳ máy hoạt động 4-bit: 24ns

✔️ Kiểu kết nối:  DIP16

Nguyên lý hoạt động

✔️ Nhập số nhị phân 4 bit vào chân A và B.

✔️ IC sẽ so sánh từng bit từ bit cao nhất (MSB) đến thấp nhất (LSB).

✔️ Tín hiệu ở 3 chân ngõ ra cho biết quan hệ giữa A và B.

✔️ Có thể nối nhiều 74LS85 để so sánh 8 bit, 12 bit, hoặc hơn.

Ứng dụng

✔️ Mạch xử lý dữ liệu số.

✔️ Mạch điều khiển chọn giá trị lớn hơn/nhỏ hơn.

✔️ Bộ so sánh địa chỉ trong bộ nhớ.

✔️ Hệ thống đo và hiển thị số.

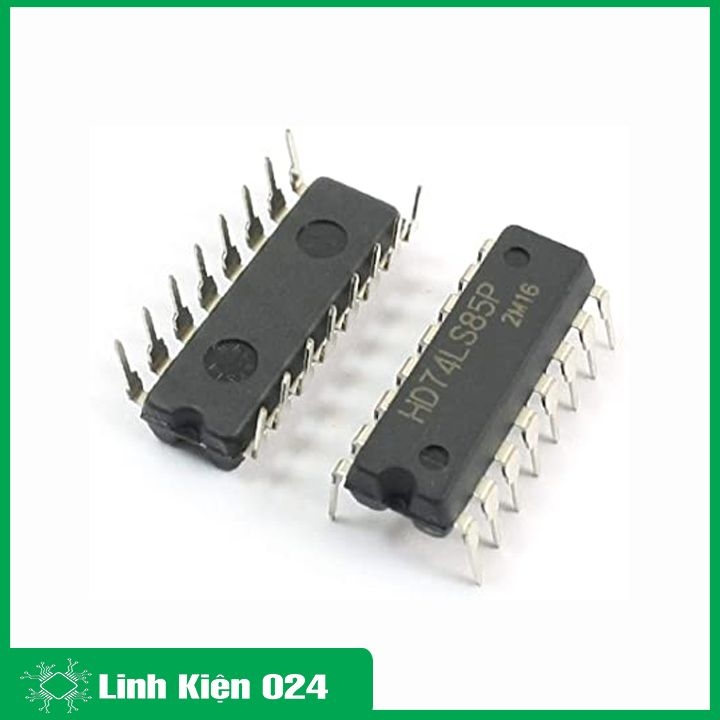

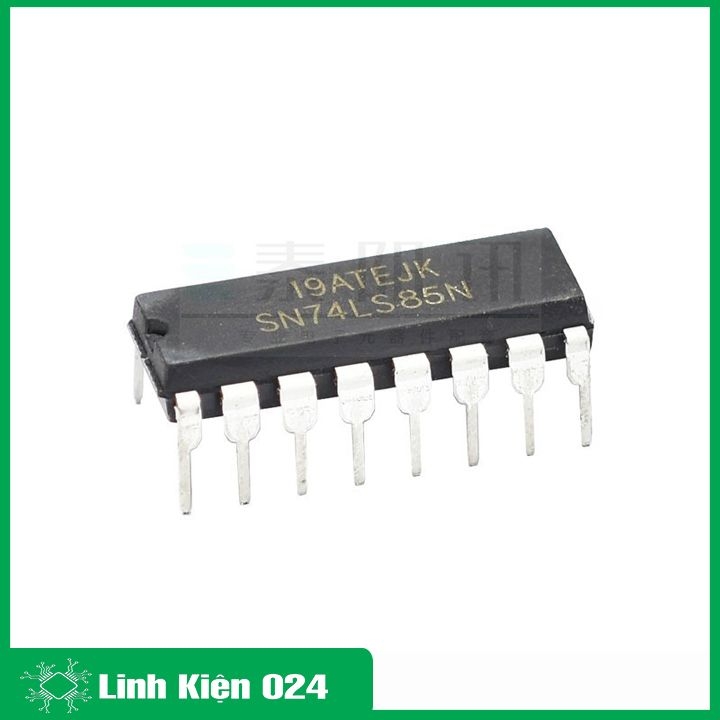

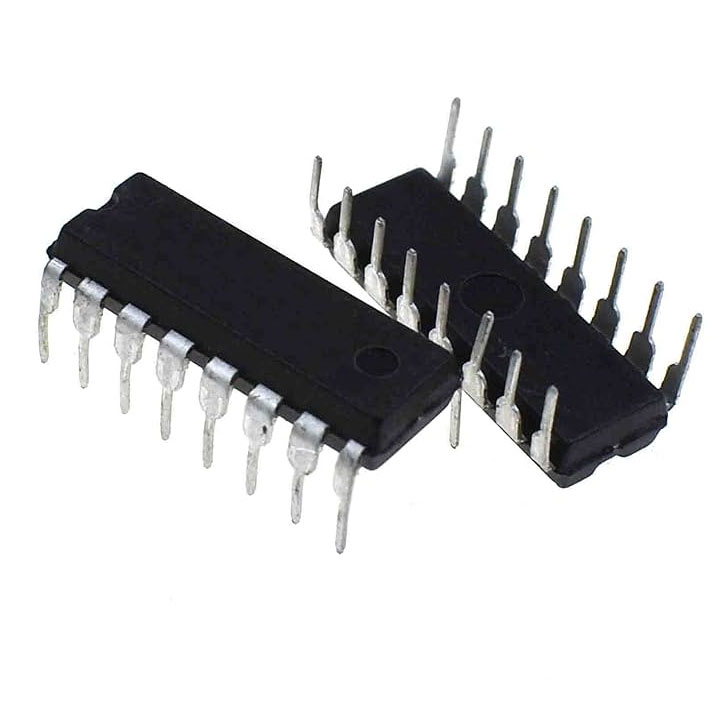

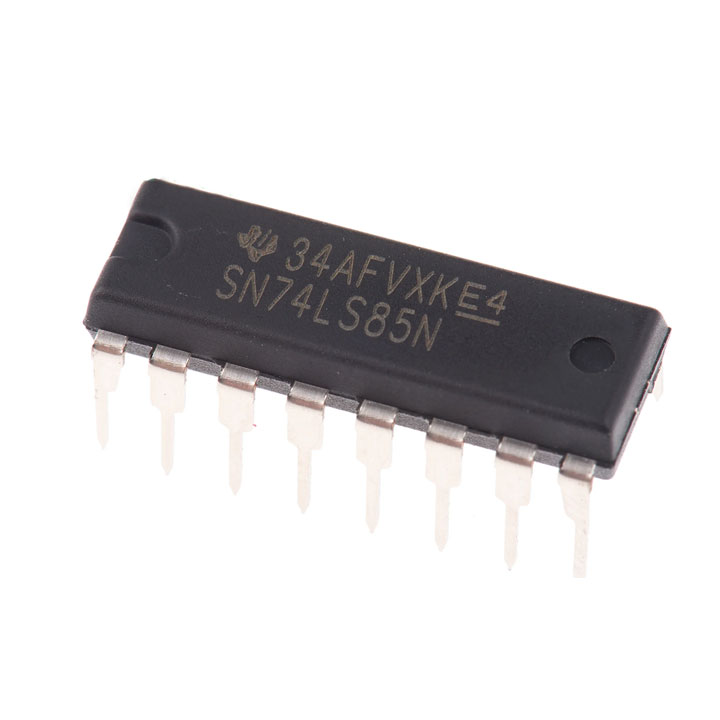

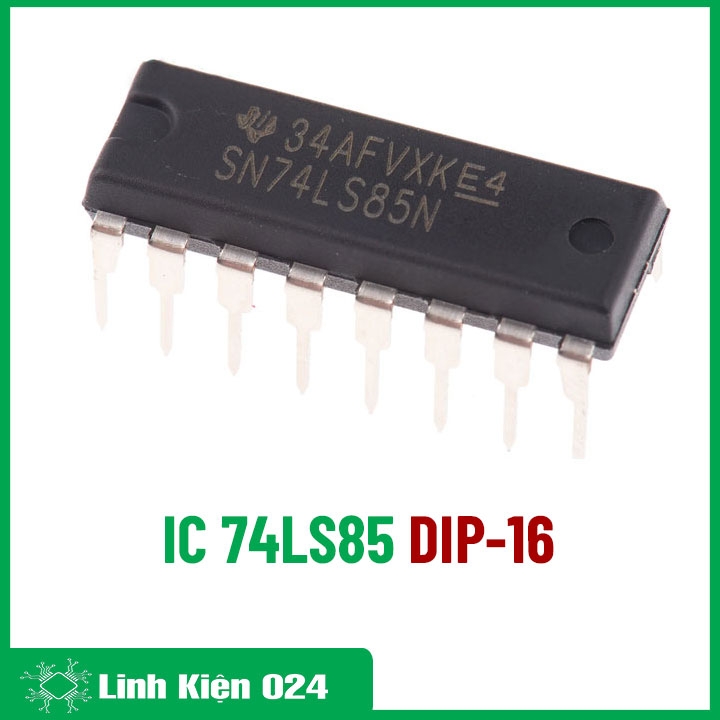

74LS85 DIP16

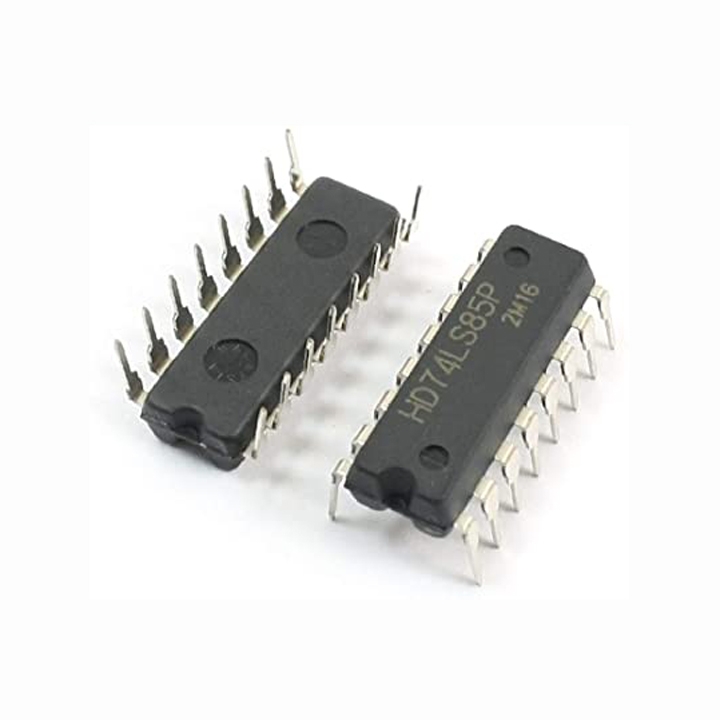

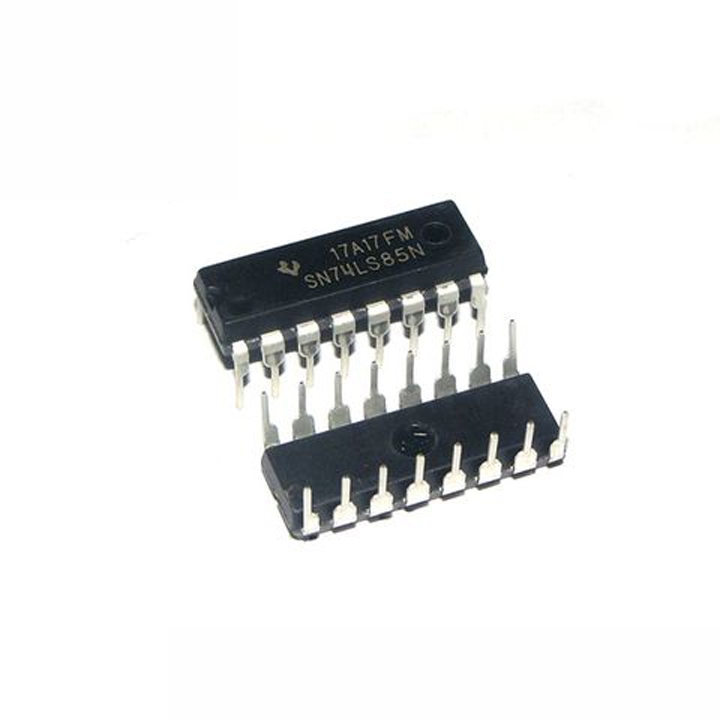

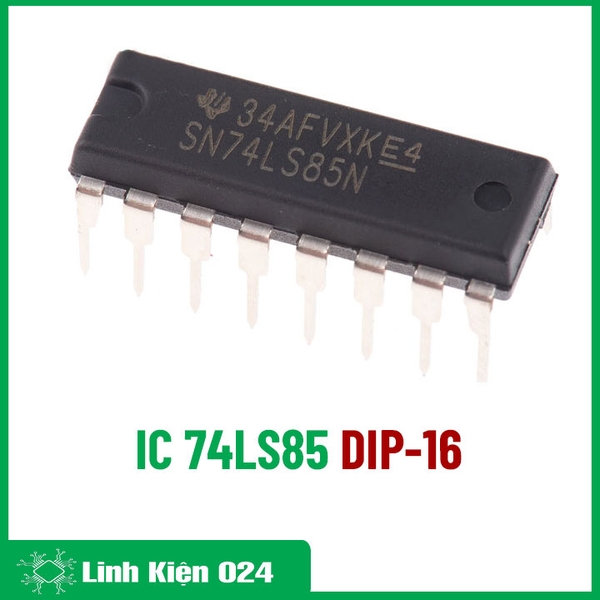

74LS85 4-bit Magnitude Comparator DIP16

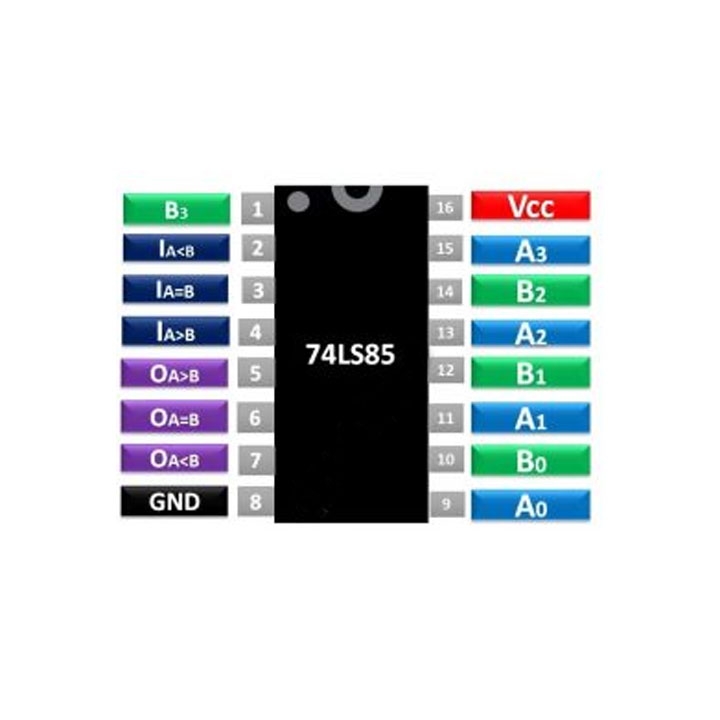

Sơ Đồ Chân
