74LS02 Quad 2-input NOR Gate DIP14
74LS02 là một IC logic số chứa 4 cổng NOR 2 ngõ vào, được đóng gói trong vỏ DIP-14. Đây là một phần trong họ IC TTL 74LS, sử dụng phổ biến trong các mạch điện tử số như mạch điều khiển, xử lý tín hiệu logic, vi điều khiển, mạch học tập, v.v.
🔍 Thông tin cơ bản:
Thuộc tính | Mô tả |
---|---|
Tên IC | 74LS02 |
Loại cổng logic | NOR – cổng phủ định OR (NOT + OR) |
Số cổng | 4 (Quad) |
Số ngõ vào mỗi cổng | 2 ngõ vào |
Dòng IC | TTL (Low Power Schottky) |
Điện áp hoạt động | 4.75V – 5.25V (chuẩn: 5V) |
Vỏ IC | DIP-14 (Dual In-line Package – 14 chân) |
🧠 Nguyên lý hoạt động cổng NOR:
✔️ Cổng NOR cho ra mức LOW (0) nếu bất kỳ đầu vào nào là HIGH (1)
✔️ Chỉ khi tất cả đầu vào là LOW (0) thì đầu ra mới là HIGH (1)
📦 Ứng dụng:
✔️ Mạch điều kiện logic, ví dụ:
✔️ Tín hiệu cảnh báo khi không có tín hiệu nào
✔️ Tạo mạch đảo logic
✔️ Mạch đếm, chốt, điều khiển số
✔️ Tạo xung / bộ dao động cơ bản
✔️ Làm mạch NOT (chỉ cần nối 2 đầu vào cùng nhau: A = B) → Output là NOT A
✔️ Dùng với Arduino hoặc vi điều khiển cho logic ngoại vi
✅ Ưu điểm:
✔️ Dễ dùng, phổ biến trong các mạch học tập và công nghiệp
✔️ Nhanh, tiêu thụ điện thấp hơn dòng TTL cổ điển
✔️ Dễ thay thế bằng các IC tương đương: CD4001 (CMOS), 74HC02, 74HCT02...
⚠️ Lưu ý khi dùng:
✔️ Hoạt động ổn định ở 5V cố định – không cấp quá 5.25V
✔️ Đầu vào không nên để hở (floating) – cần kéo xuống hoặc lên logic rõ ràng
✔️ Đầu ra của TTL không đẩy cao mạnh – chỉ nên kéo nhẹ tải hoặc dùng cổng đệm

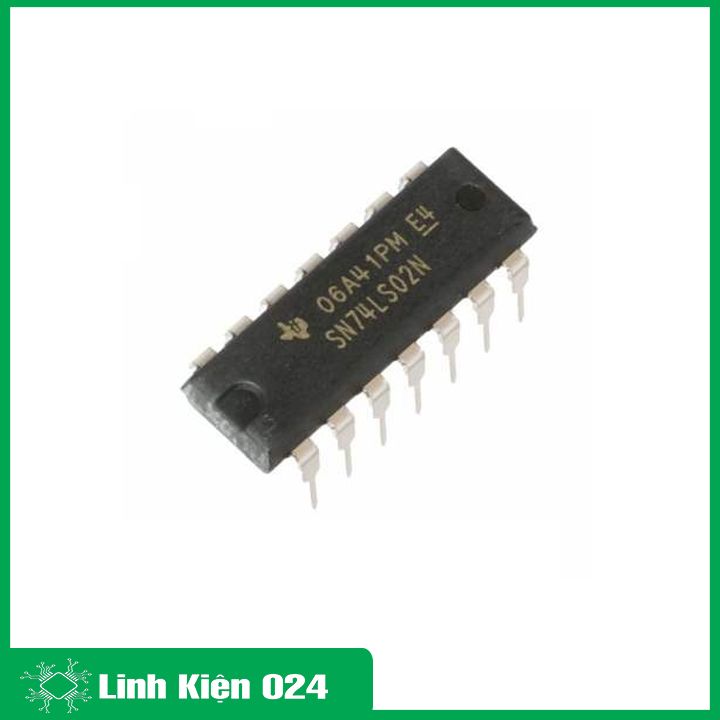

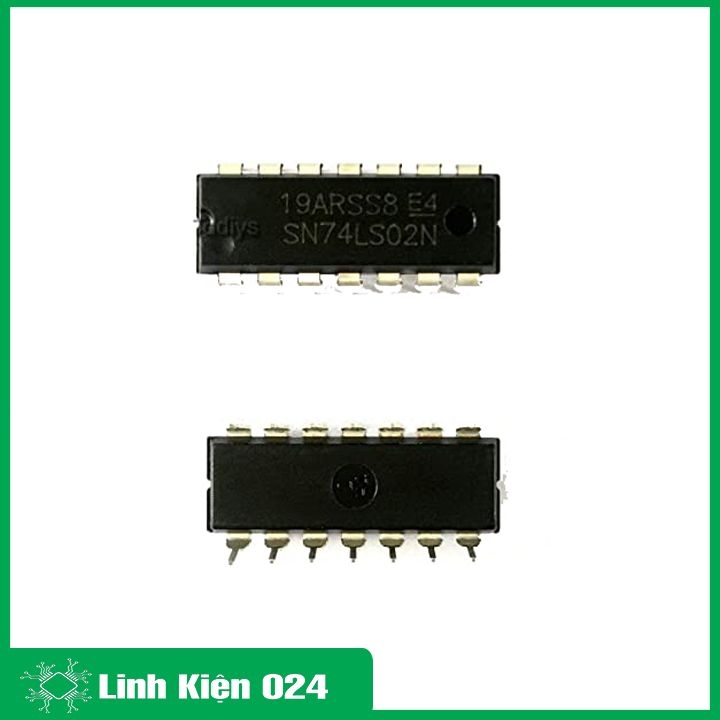

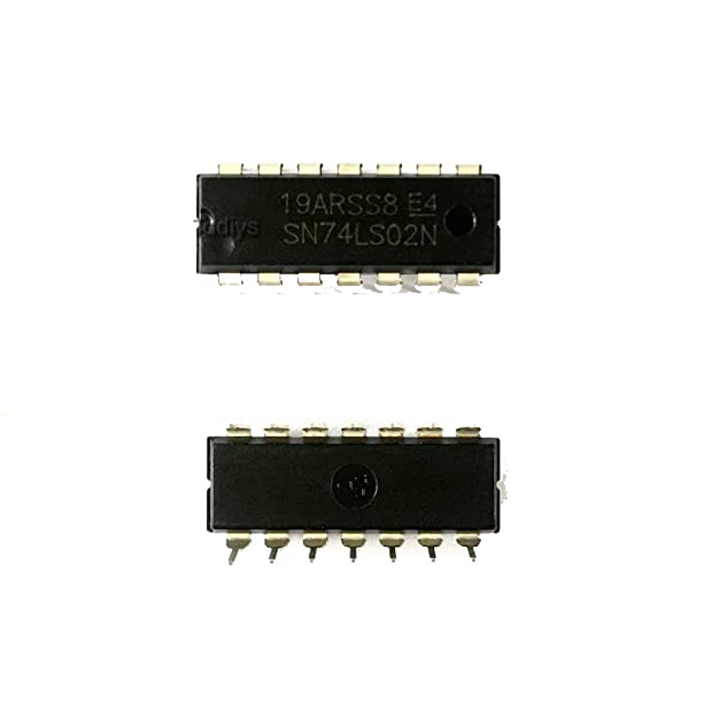

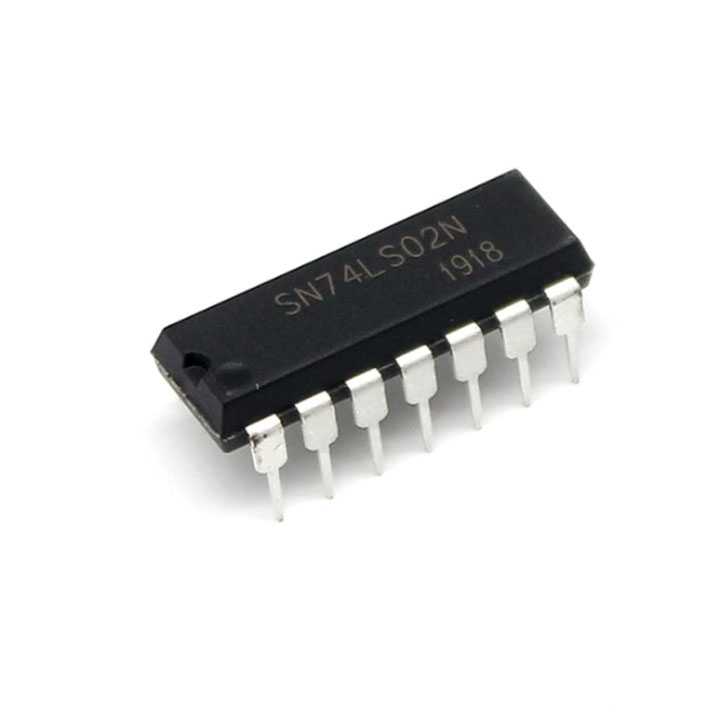

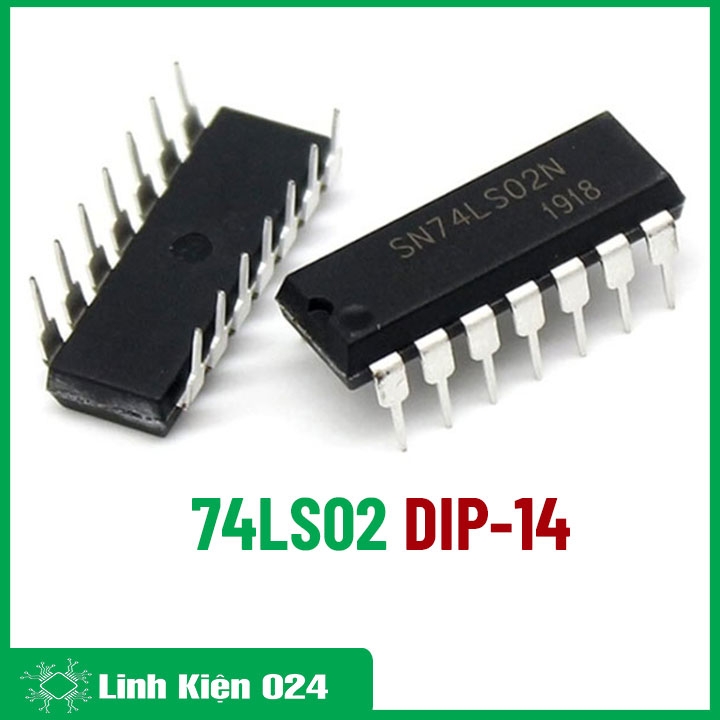

Chíp 74LS02 Quad 2-input NOR Gate DIP14

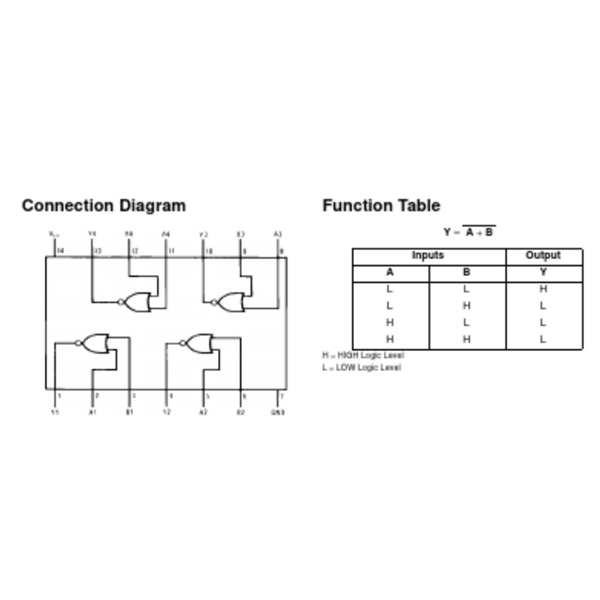

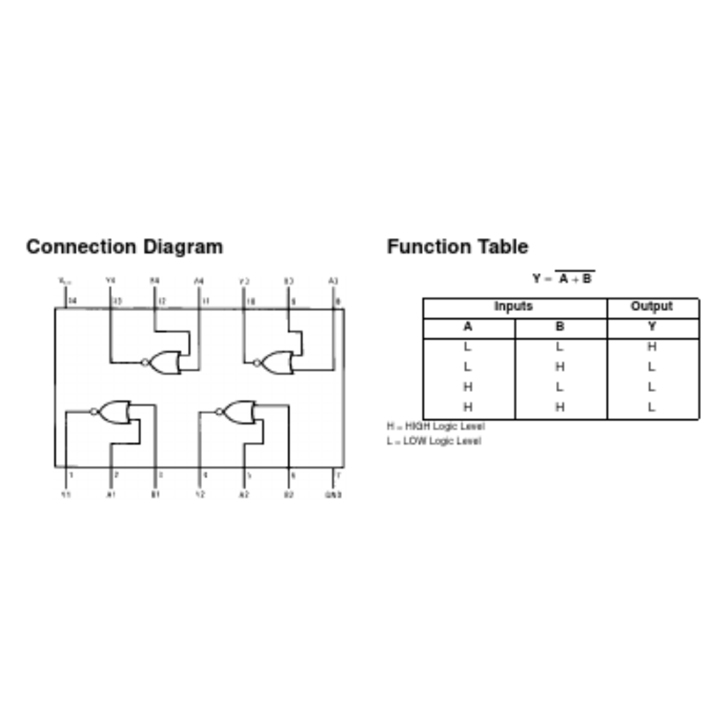

Sơ Đồ 74LS02 Quad 2-input NOR

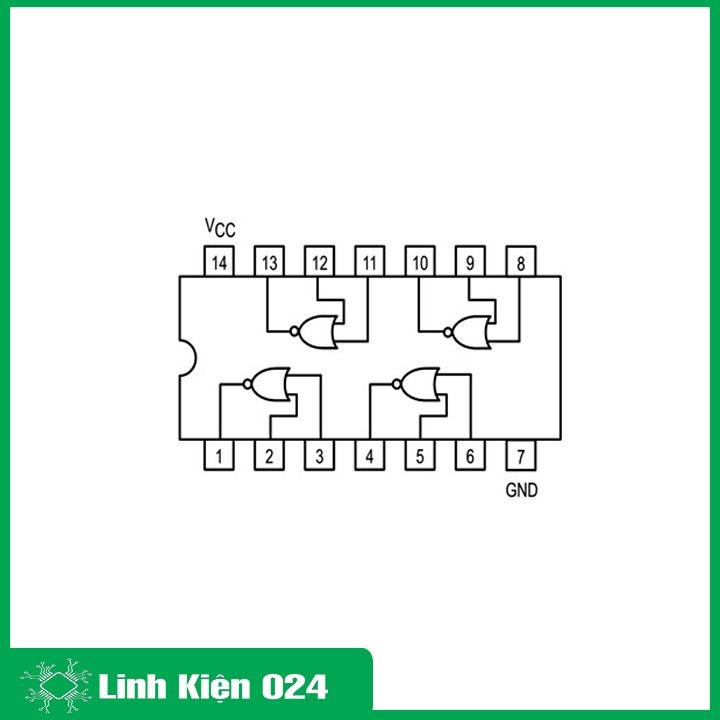

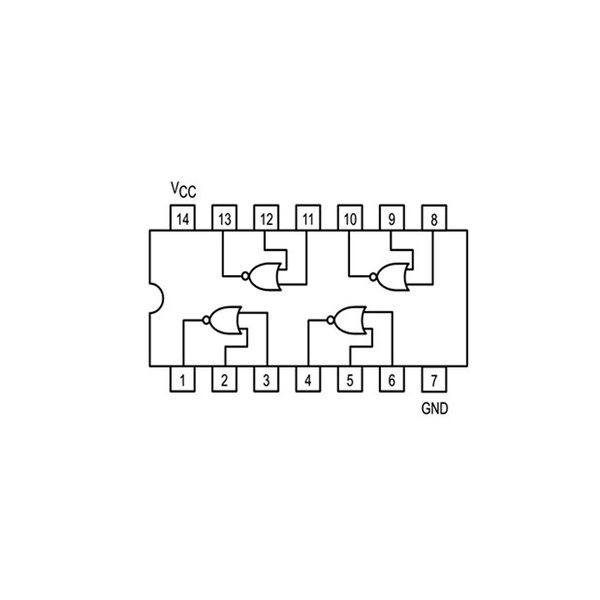

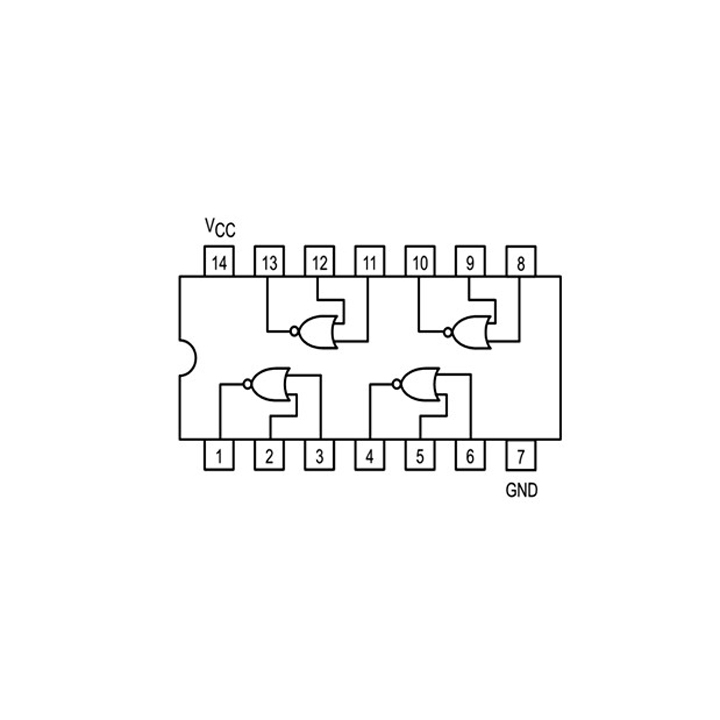

Sơ Đồ Chân 74LS02 Quad 2-input NOR

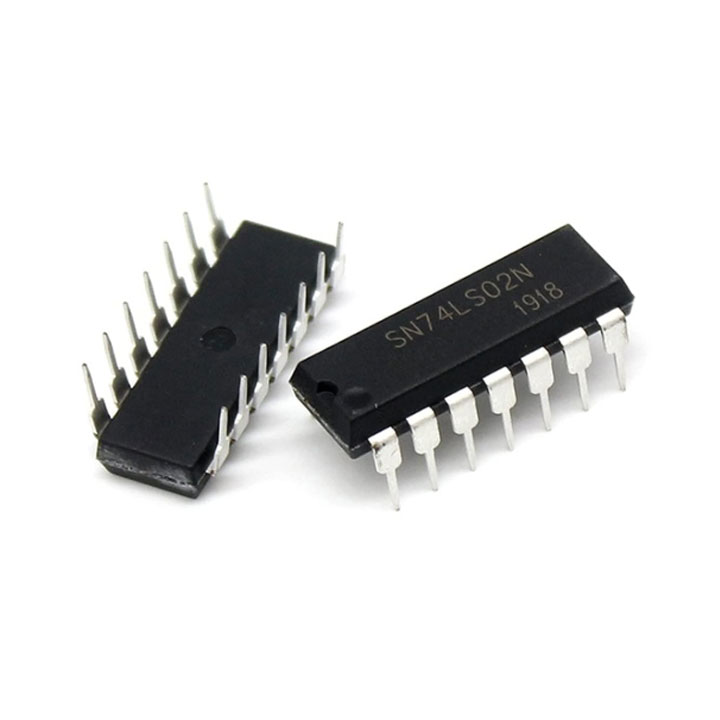

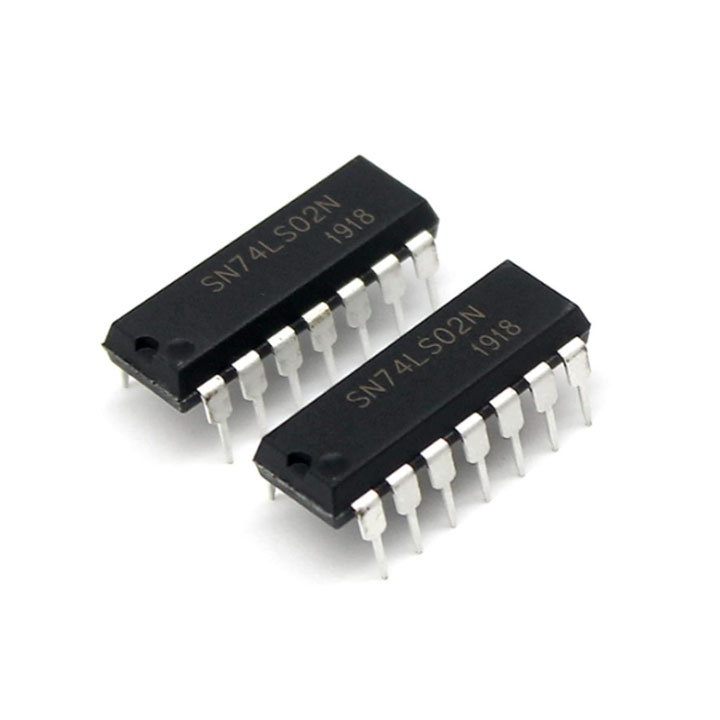

74LS02 Quad 2-input NOR
