74LS48 BCD to 7-Segment Decoder/Driver DIP16

74LS48 DIP16 là một IC giải mã BCD sang hiển thị LED 7 đoạn, thuộc dòng logic TTL (Transistor-Transistor Logic), thường dùng trong các mạch hiển thị số.

Thông Số Kỹ thuật

✔️ Nguồn nuôi : 5VDC

✔️ Dải nhiệt độ hoạt động: -55 °C đến 125 °C

✔️ Dòng ra mức cao cực đại: IOH max = -50uA

✔️ Dòng ra mức thấp cực đại: IOL max = 6mA

✔️ Điện áp đầu vào ứng với mức cao : VIH > 2V

✔️ Điện áp đầu vào ứng với mức thấp : VIH < 0.8V

✔️ Điện áp đầu ra ứng với mức cao : VOH > 2.4V

✔️ Điện áp đầu ra ứng với mức thấp : VOH < 0.5V

✔️ Công dụng: 74LS48 là dòng IC số thông dụng trên thị trường, được biết đến như là IC điều khiển LED 7 đoạn bằng mã BCD, IC có thể điều khiển LED 7 đoạn để hiển thị số từ 0-9 , tương tự 74LS47.

Ưu điểm:

✔️ Giúp đơn giản hóa việc điều khiển LED 7 đoạn, không cần lập trình vi điều khiển.

✔️ Tương thích với các mạch logic TTL.

✔️ Dễ kết nối với các mạch đếm, IC số (như 74LS90, 74LS192).

Ứng dụng thực tế:

✔️ Đồng hồ số.

✔️ Bộ đếm (counter).

✔️ Mạch hiển thị thời gian, số lượng, điểm số…

✔️ Các thiết bị đo đạc số.

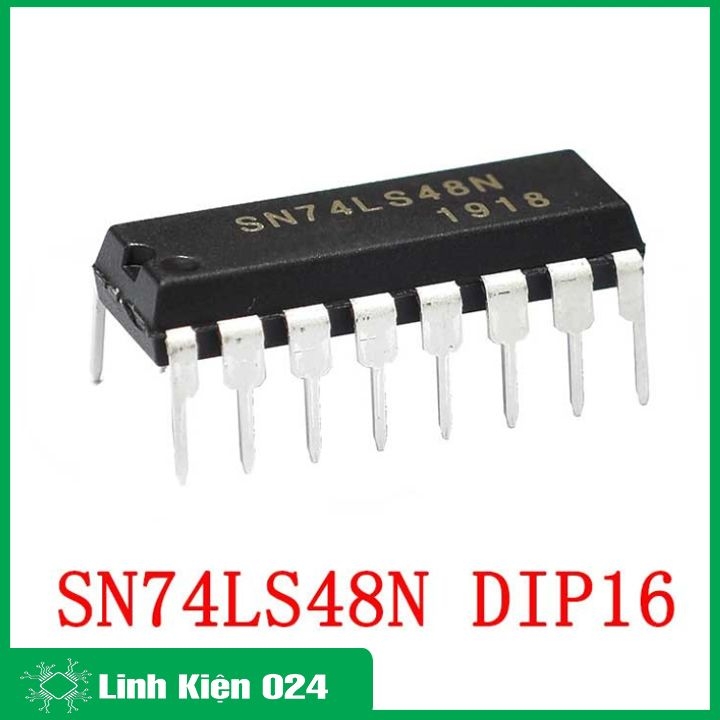

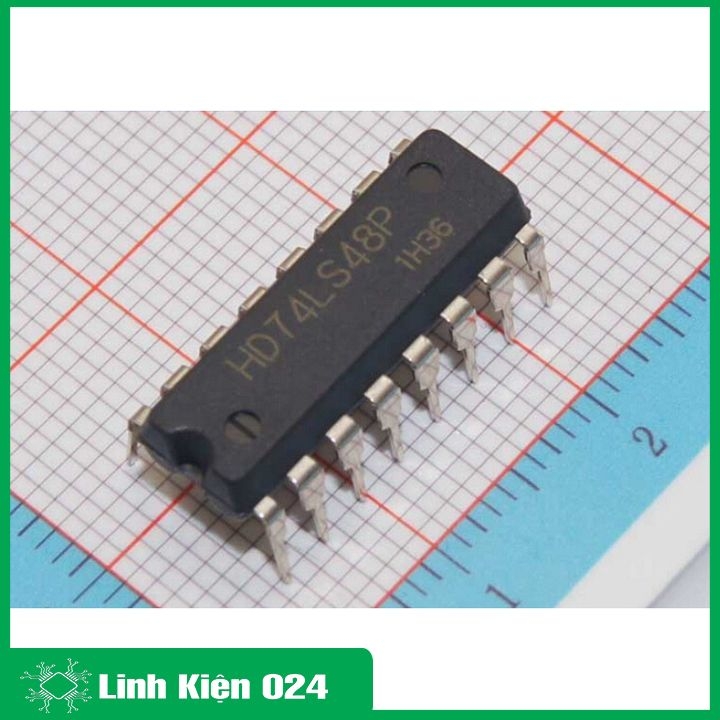

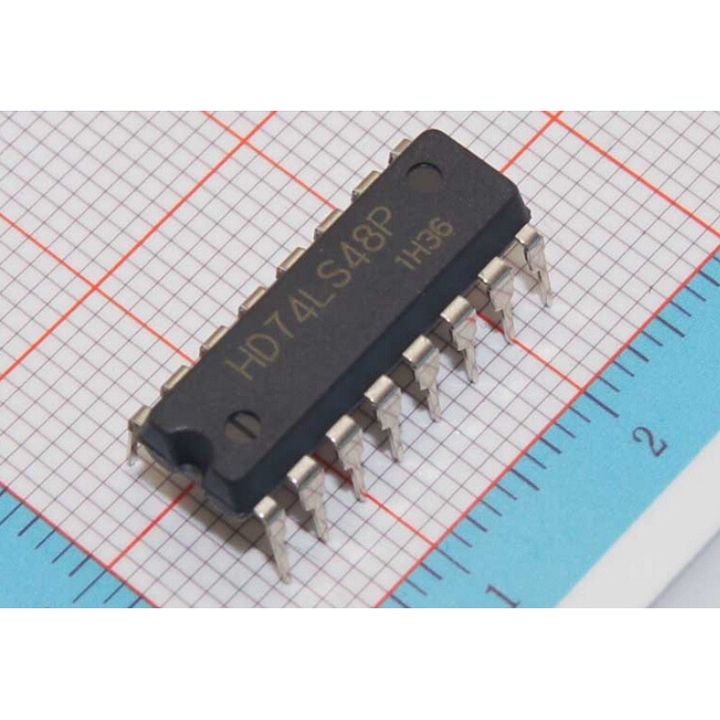

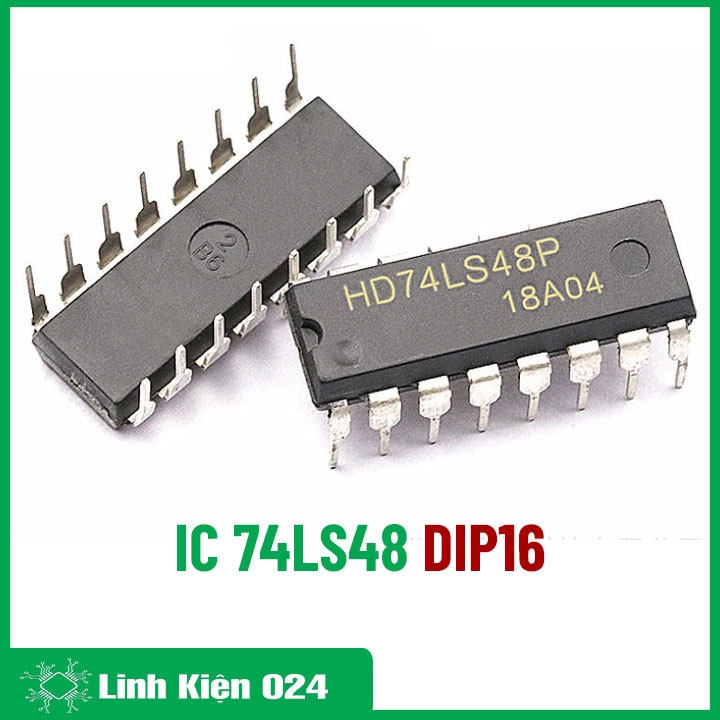

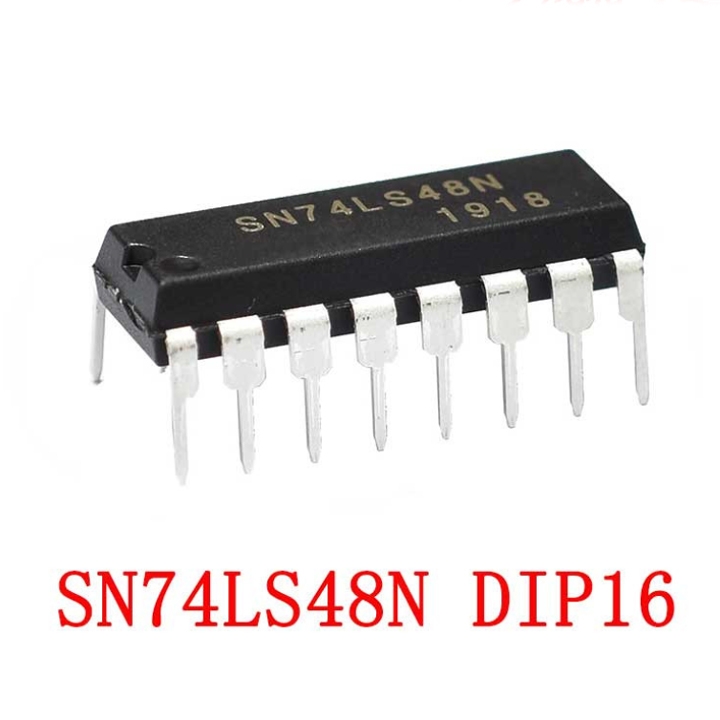

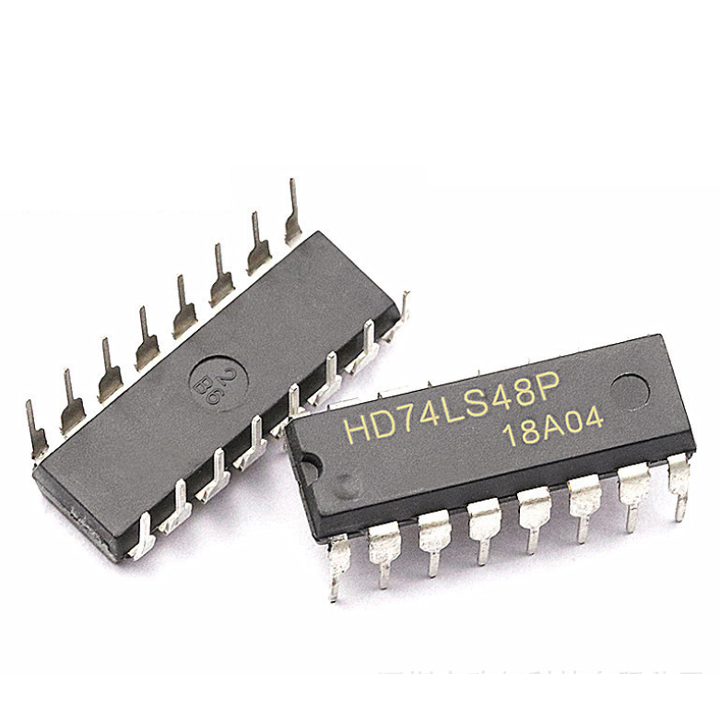

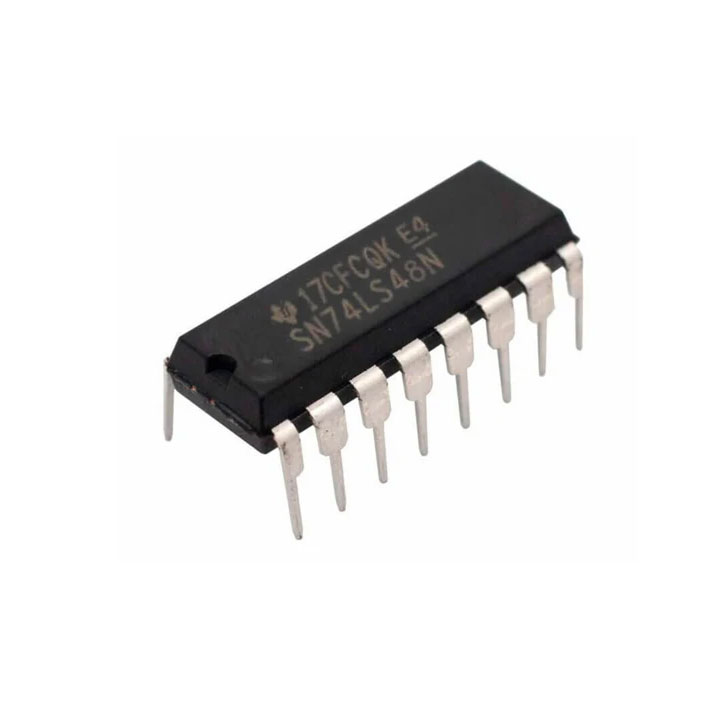

IC Giải Mã 74LS48 DIP16

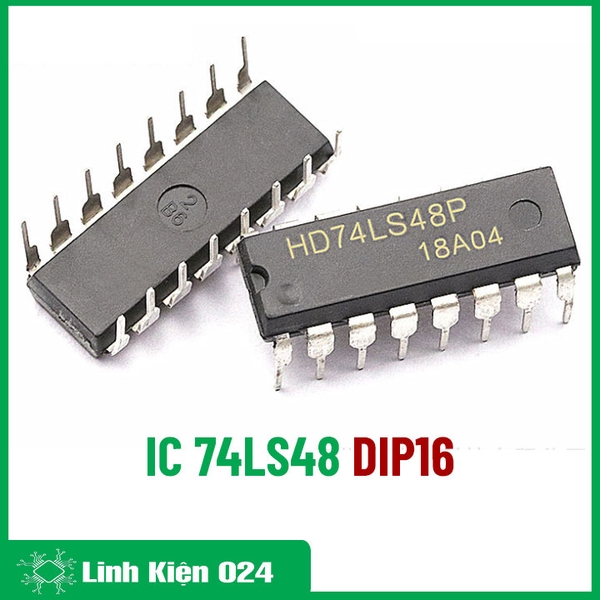

IC Giải Mã 74LS48 DIP16

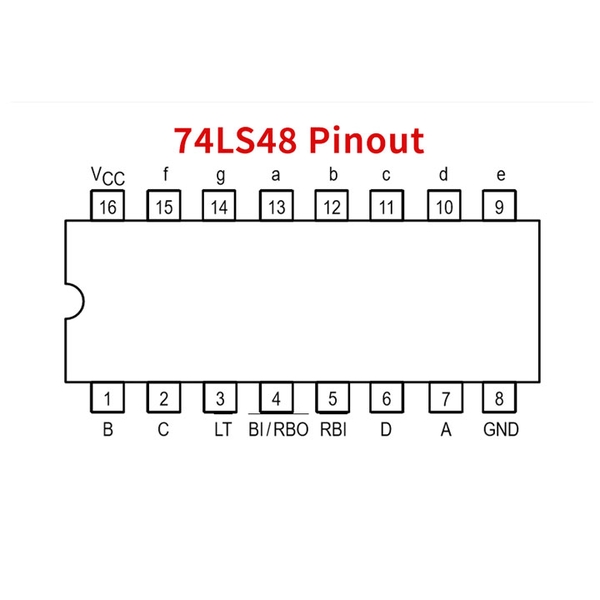

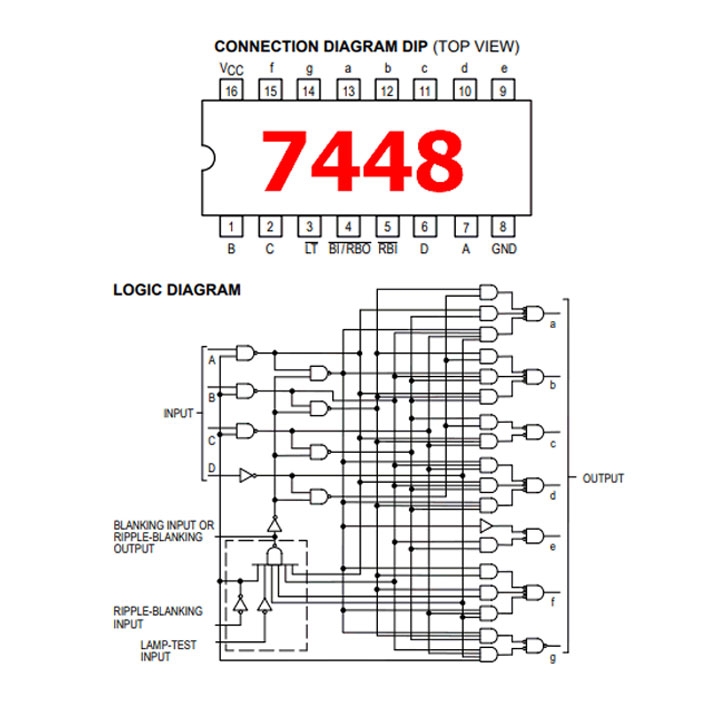

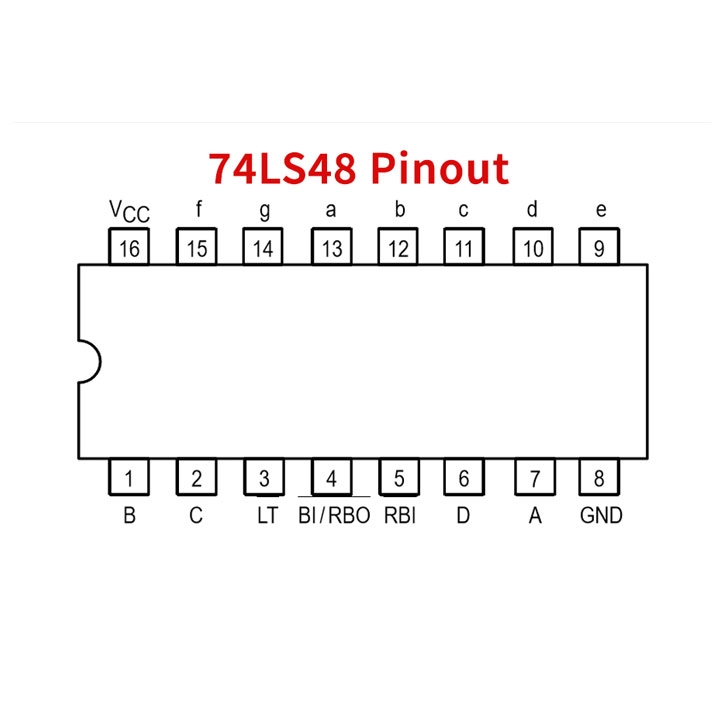

Sơ Đồ

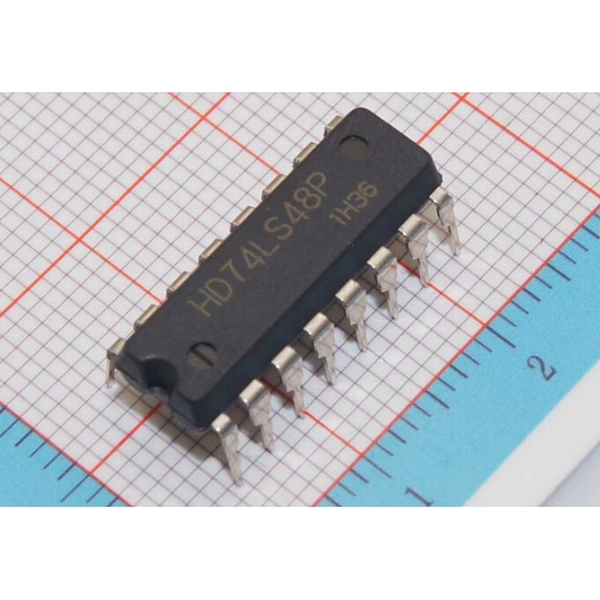

IC Giải Mã 74LS48 DIP16
