IC Giải Mã 74HC154 DIP24/SOP24
✔️ IC 74HC154 là một IC giải mã (Demultiplexer / Decoder) loại 4 sang 16 (4-to-16 line decoder/demux) thuộc dòng HC (High-speed CMOS) – hoạt động với tốc độ cao và điện áp thấp.
✔️ Nó dùng để chọn 1 trong 16 đường ra dựa trên 4 bit địa chỉ, thường được ứng dụng trong:
✔️ Lựa chọn thiết bị
✔️ Điều khiển LED/màn hình
✔️ Giải mã địa chỉ bộ nhớ
✔️ Mạch điều khiển đa kênh
🔍 Thông số kỹ thuật cơ bản:
| Thuộc tính | Mô tả |
|---|---|
| Tên IC | 74HC154 |
| Chức năng | Bộ giải mã 4-to-16 (4 ngõ vào chọn, 16 đầu ra) |
| Đầu vào chọn | 4 bit: A, B, C, D (tạo ra 16 tổ hợp) |
| Đầu vào cho phép | G1 và G2 (Enable, active LOW) |
| Đầu ra | 16 ngõ: Y₀ đến Y₁₅ (tất cả mức HIGH, trừ 1 ngõ được chọn sẽ LOW) |
| Loại logic | Hoạt động mức thấp (active LOW output) |
| Công nghệ | CMOS (HC – High-speed CMOS) |
| Điện áp hoạt động | 2V – 6V (chuẩn: 5V) |
| Dòng ra mỗi chân | ±25mA (tối đa) |
| Kiểu chân | DIP-24, SOP-24 |
📦 Ứng dụng:
✔️ Lựa chọn IC hoặc thiết bị (khi cần điều khiển nhiều thiết bị từ một vi điều khiển)
✔️ Giải mã địa chỉ bộ nhớ
✔️ Điều khiển LED 1 trong 16
✔️ Giải mã tín hiệu từ hệ thống vi xử lý
✔️ Multiplex hóa tín hiệu
✅ Ưu điểm:
✔️ Điều khiển 16 thiết bị/chân chỉ với 4 bit địa chỉ
✔️ Tốc độ cao (vì thuộc dòng HC)
✔️ Dễ điều khiển từ Arduino, STM32, ESP32...
Hình Ảnh IC 74HC154

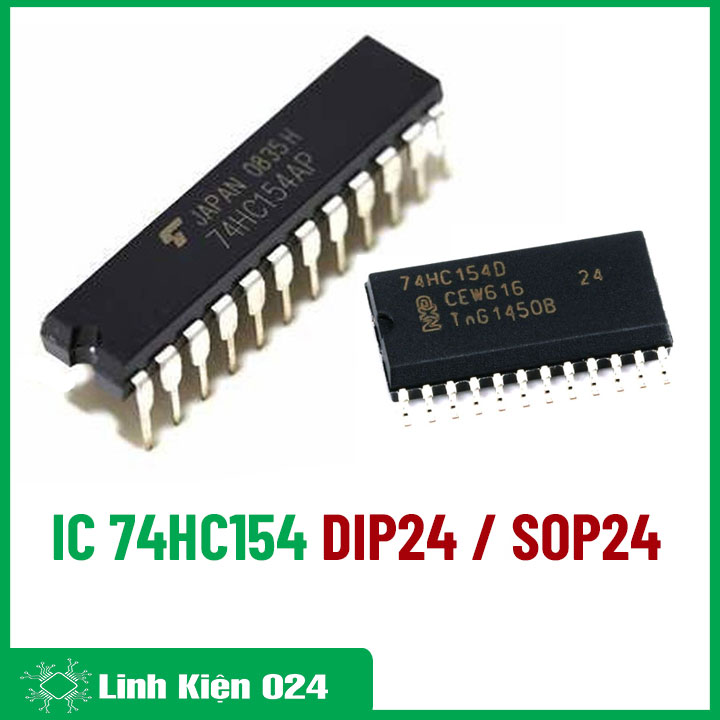

IC 74HC154 Giải Mã

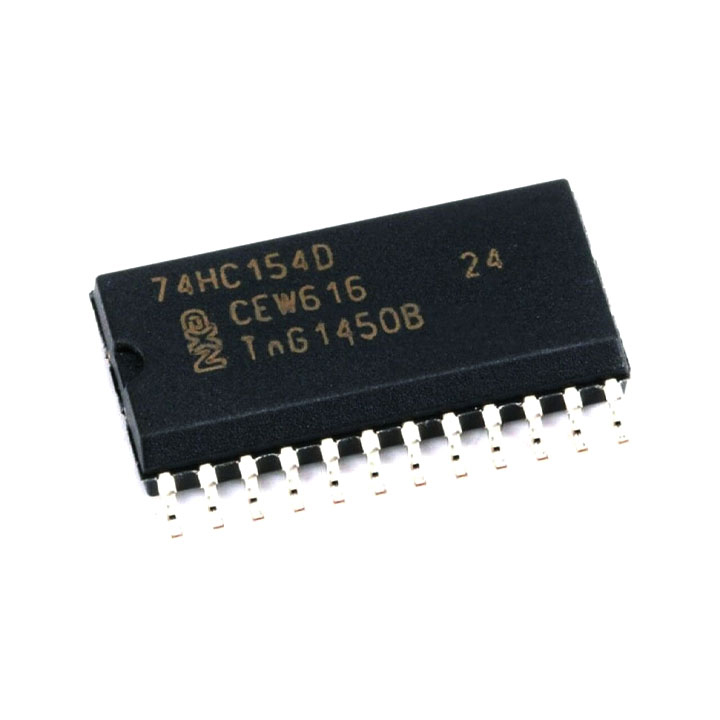

IC Giải Mã 74HC154 SOP24

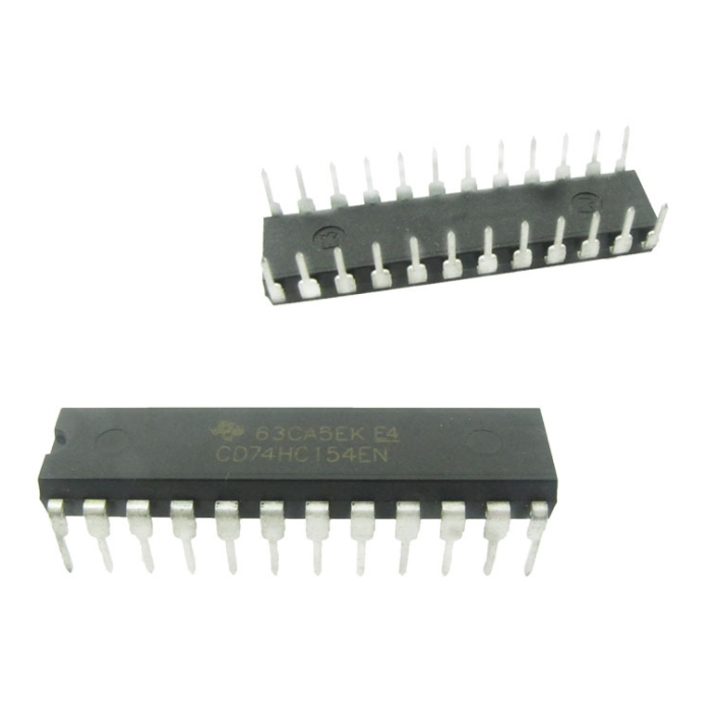

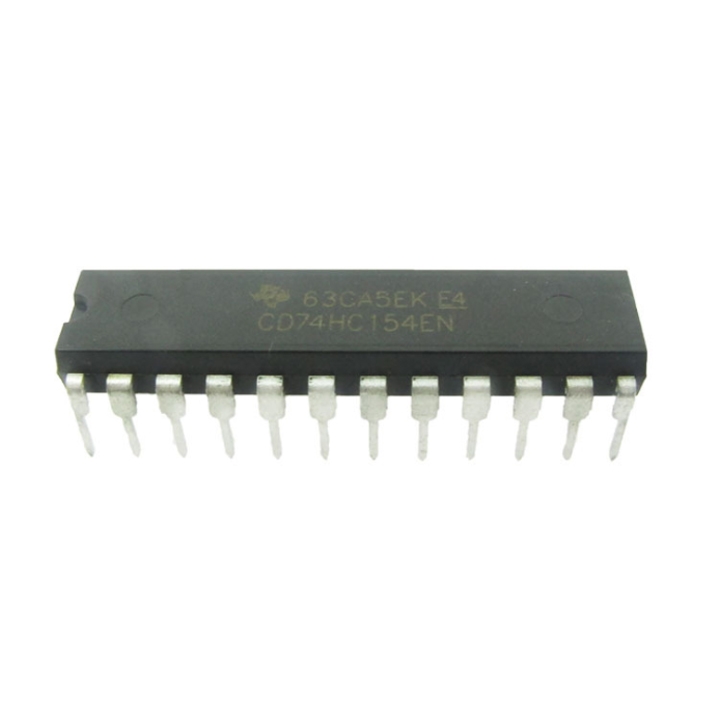

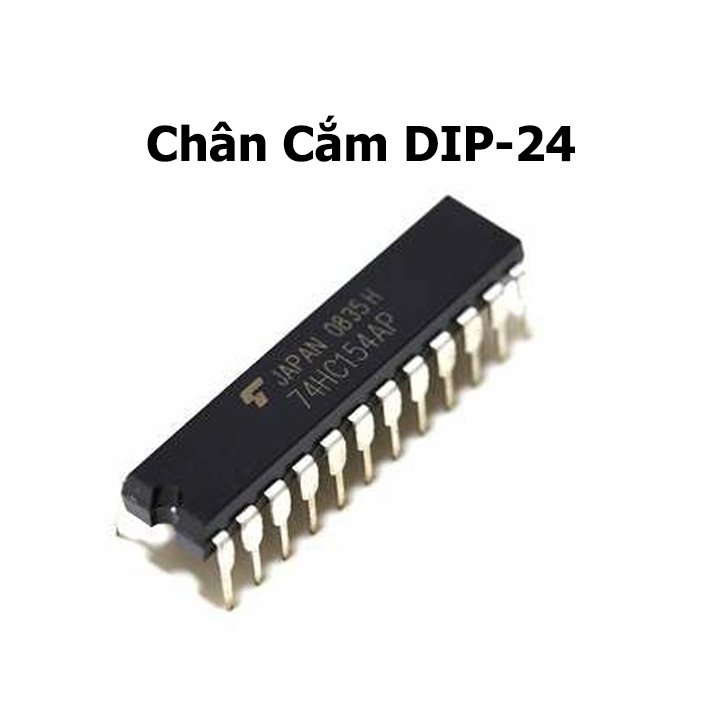

IC Giải Mã 74HC154 DIP24

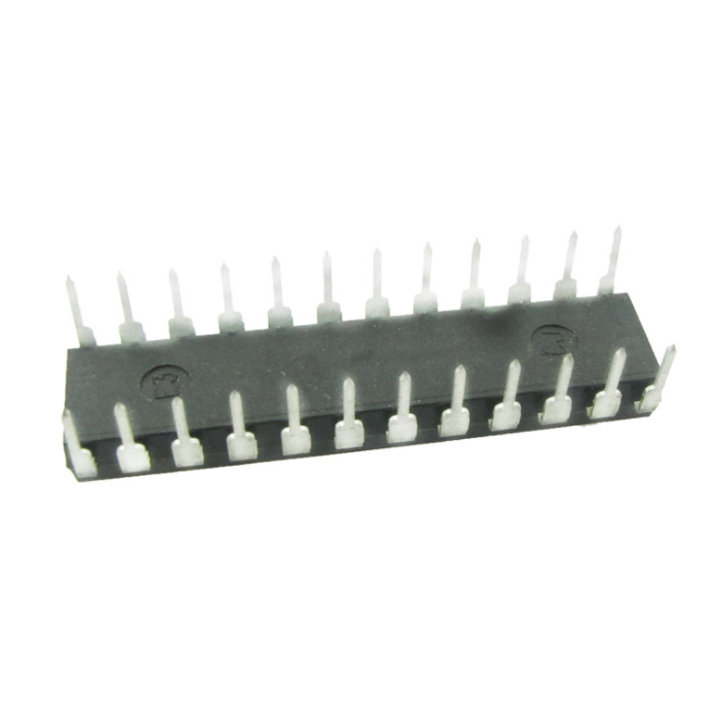

Mặt Sau IC Giải Mã 74HC154 DIP24
