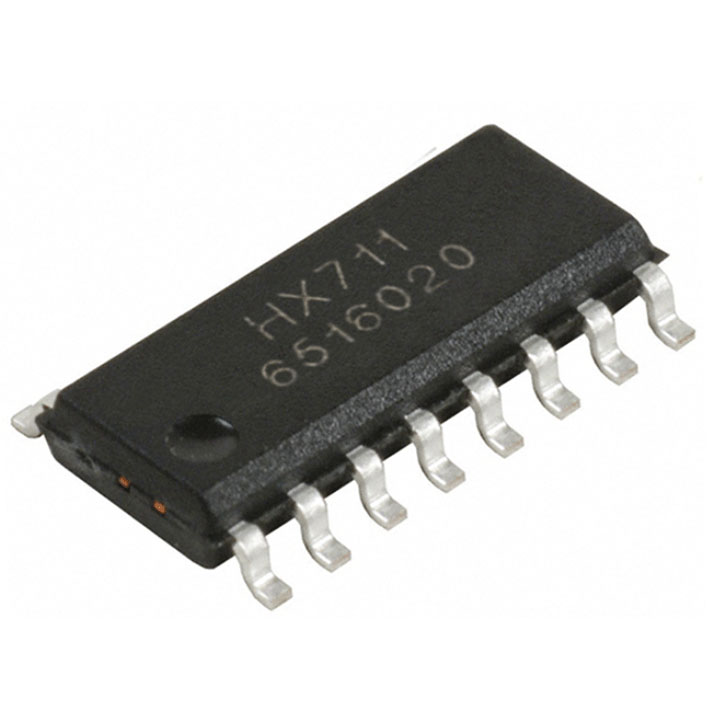

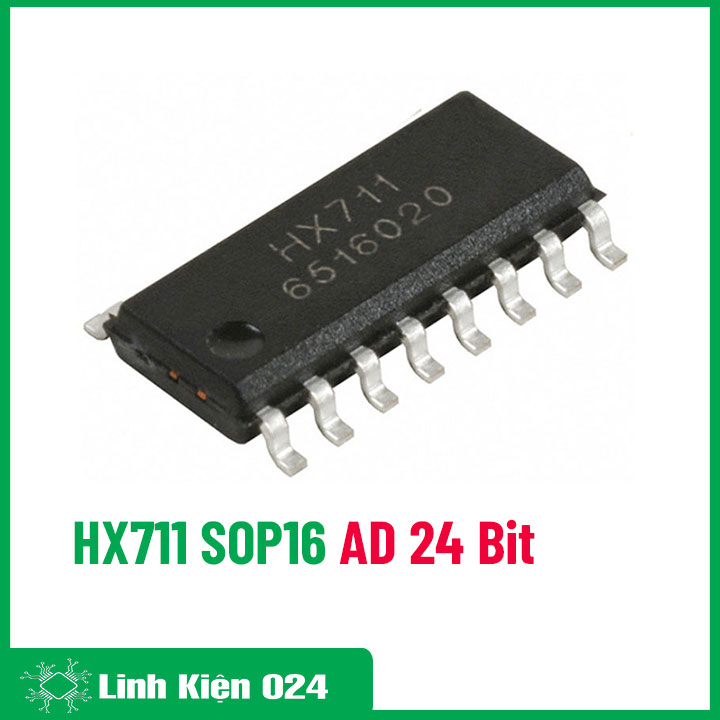

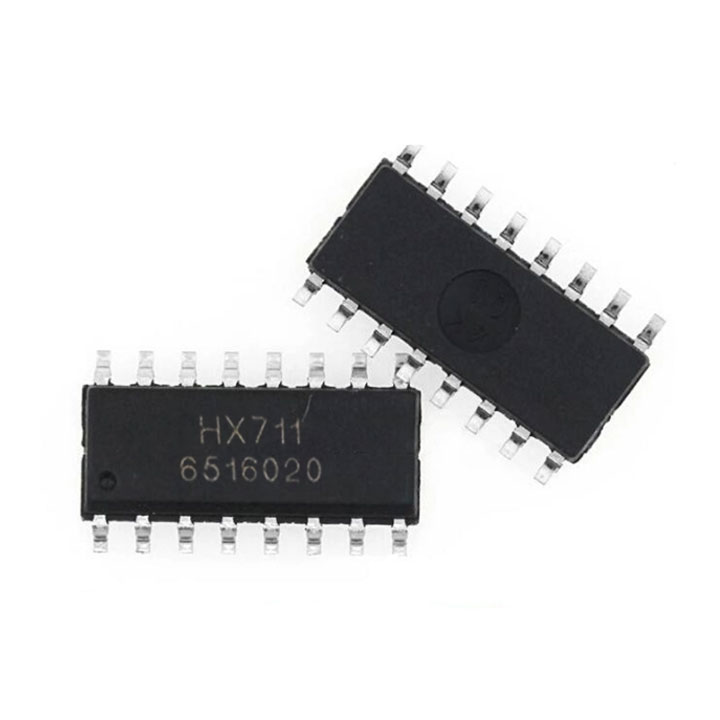

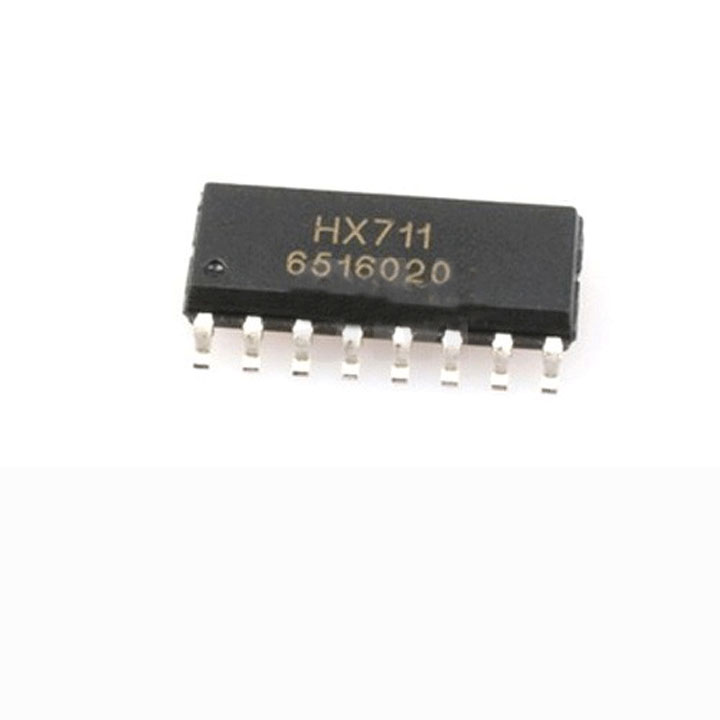

IC HX711 AD 24 Bit SOP16 (K9E9)

IC HX711 AD 24Bits SOP16

✔️ IC HX711 SOP16 AD 24Bits là IC chức năng, chuyển đổi tín hiệu analog sang digital 24-bit, chuyên cảm biến lực/loa

IC HX711 AD 24 Bit SOP16

Thông Số Kỹ Thuật

➤ Chức năng chính: ADC 24-bit, Loadcell tín hiệu chuyên dụng

➤ Tên IC: HX711

➤ Giao tiếp: Giao tiếp kỹ thuật số 2 dây (DT & SCK)

➤ Điện áp hoạt động: 2,6V – 5,5V một chiều

➤ Độ phân giải: 24 bit (chính xác cao)

➤ Dạng vỏ: SOP-16 (Surface Mount – 16 chân)

➤ Tốc độ lấy mẫu: 10Hz hoặc 80Hz (configuration)

➤ Ứng dụng: Cân điện tử, đo áp lực, cảm biến khối lượng

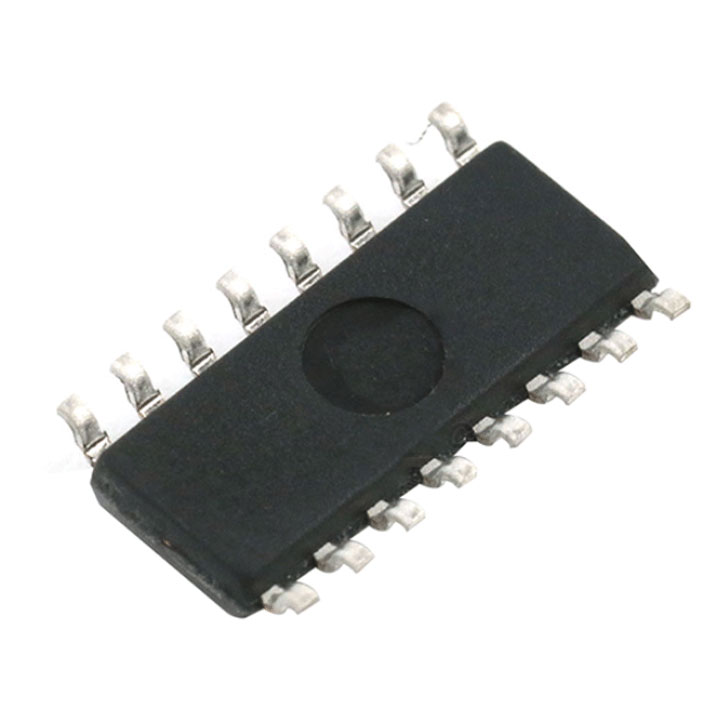

Mặt Sau IC HX711 AD 24 Bit SOP16

⚙️ Tính năng nổi bật

➤ Bộ hòa trộn đại tín hiệu tích hợp (PGA), hỗ trợ filip đại yếu tố mV từ Loadcell.

➤ Có thể cấu hình hệ thống số phân đại (g = 128, 64 hoặc 32) tùy chọn theo kênh lựa chọn.

➤ Được thiết kế để giao tiếp dễ dàng với vi điều khiển như: Arduino, STM32, ESP8266, vv

➤ Chỉ cần 2 dây tín hiệu (SCK và DT) – dễ dàng lập trình và tích hợp.

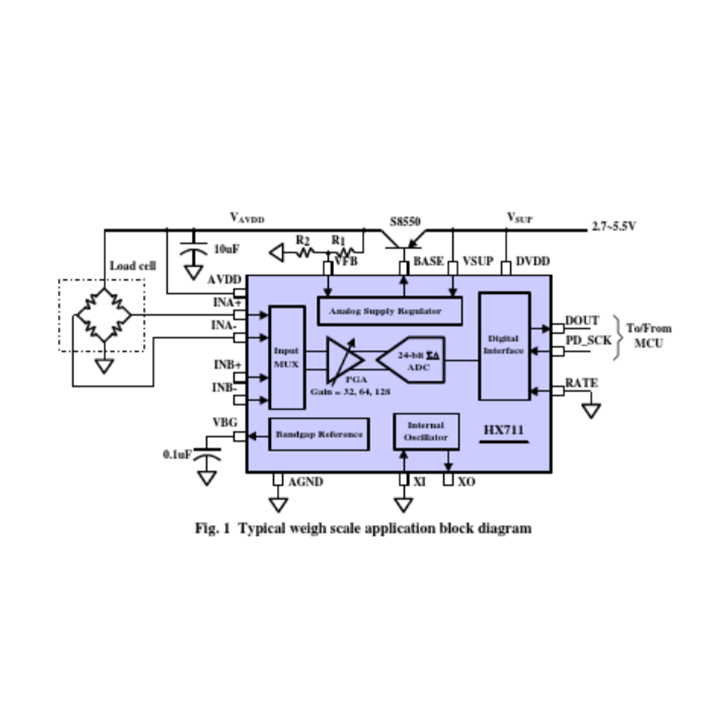

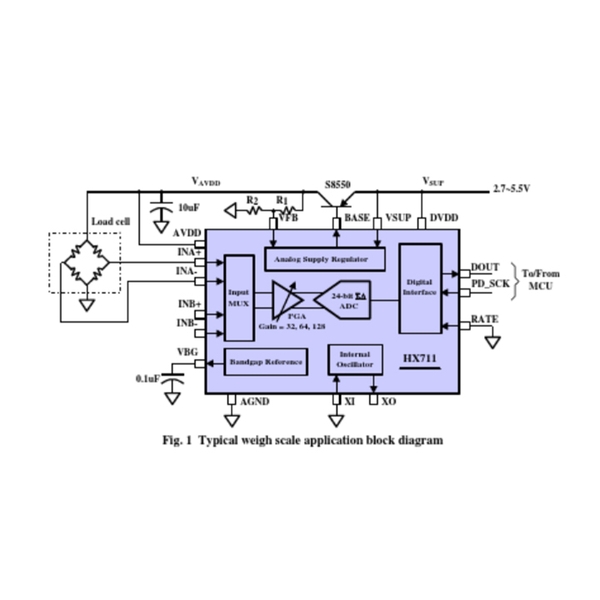

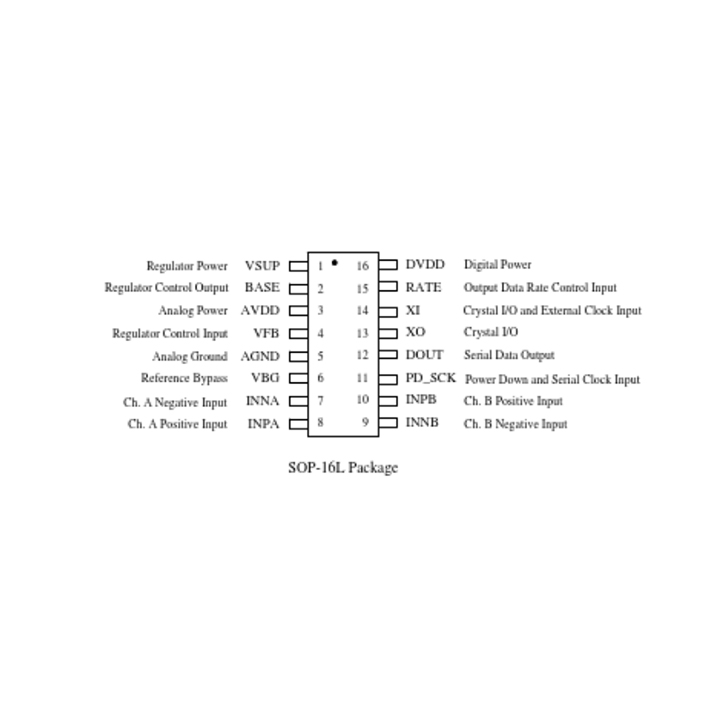

Sơ Đồ HX711 SOP16

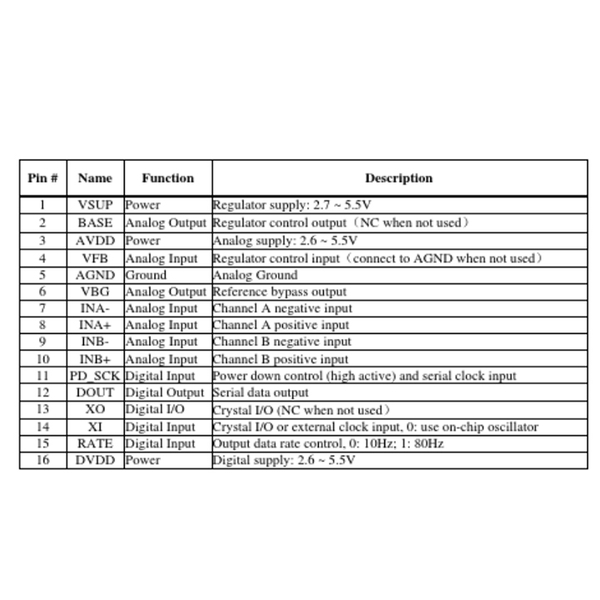

Sơ đồ chân IC HX711 SOP16

✔️ Sử dụng phổ biến nhất với Arduino:

+ PD_SCK (chân 11) – Đồng hồ

+ DOUT (chân 10) – Xuất dữ liệu

+ Các chân khác sử dụng nội bộ, bạn chỉ cần kết nối:

+ VDD , VSS , INNA , INPA (tín hiệu từ Loadcell)

+ Và kết nối DOUT & SCK đến vi điều khiển.

🔧 Ứng dụng thực tế

✅ Cân điện tử
✅ Máy đo khối lượng / năng lượng
✅ Thiết bị đo biến dạng
✅ Thiết bị y tế, máy học tập, hệ thống phân tích năng lượng
