Module Bluetooth HC05 (K3E3-1)

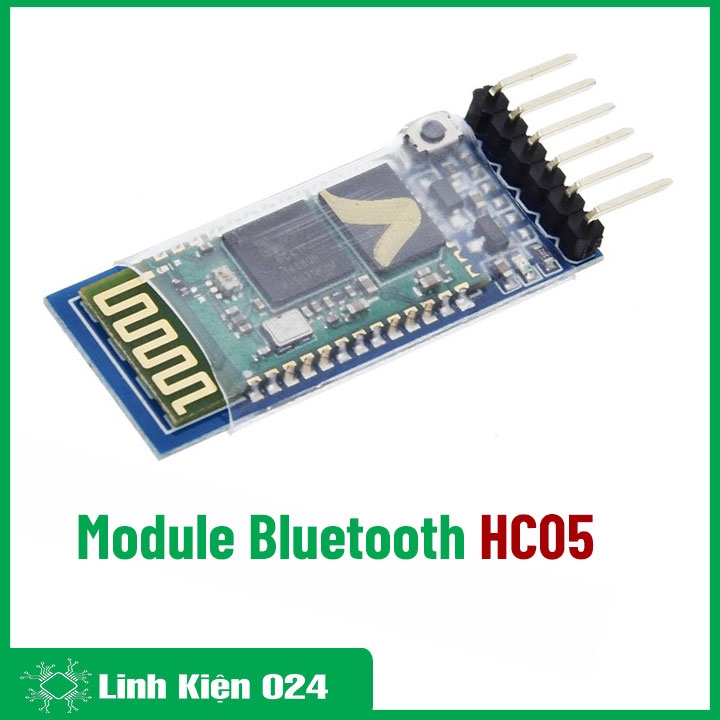

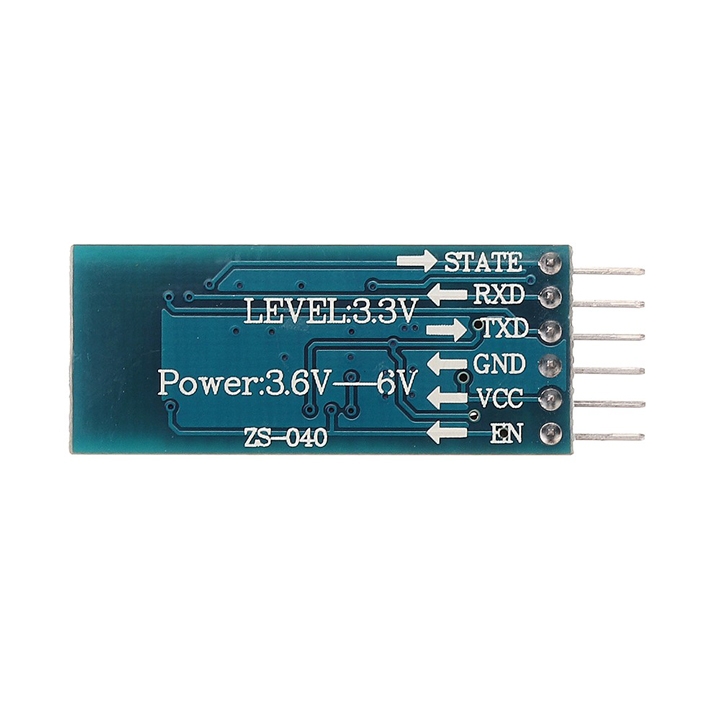

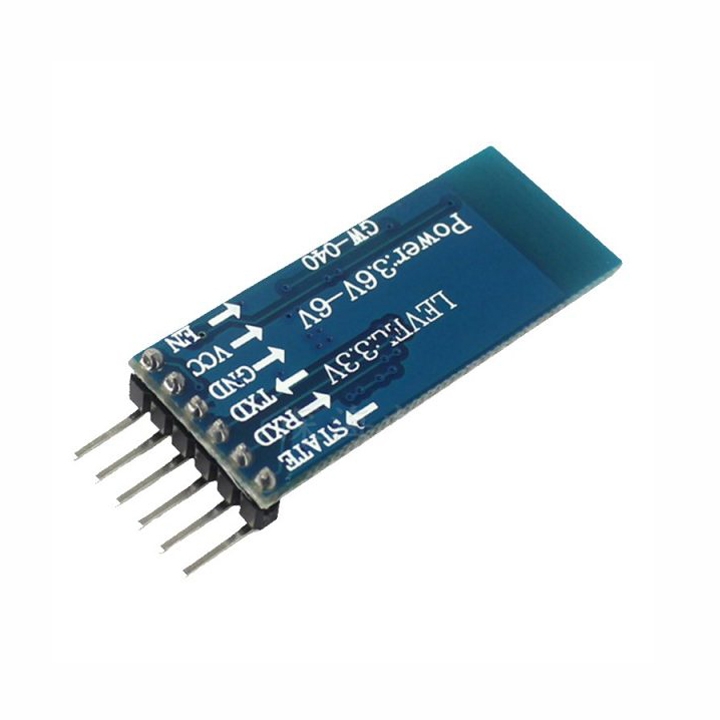

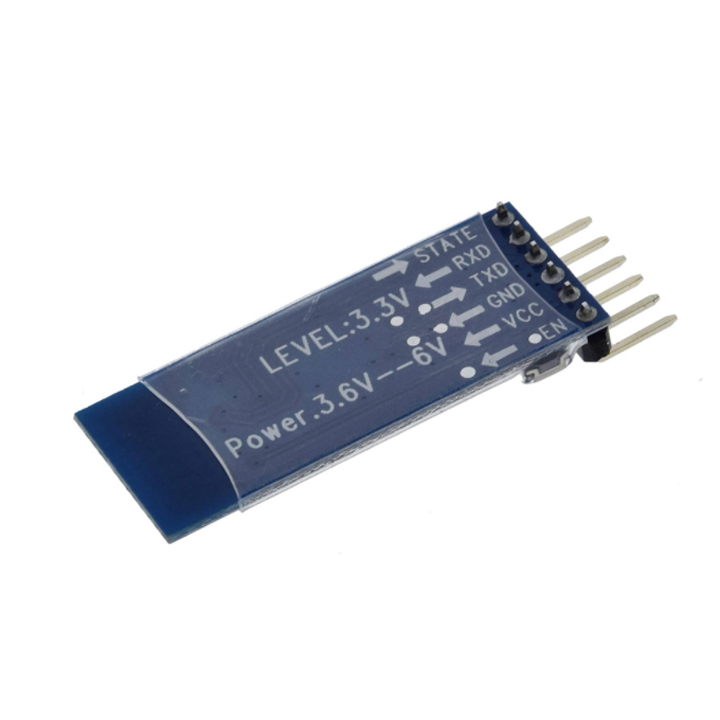

Module Bluetooth HC05

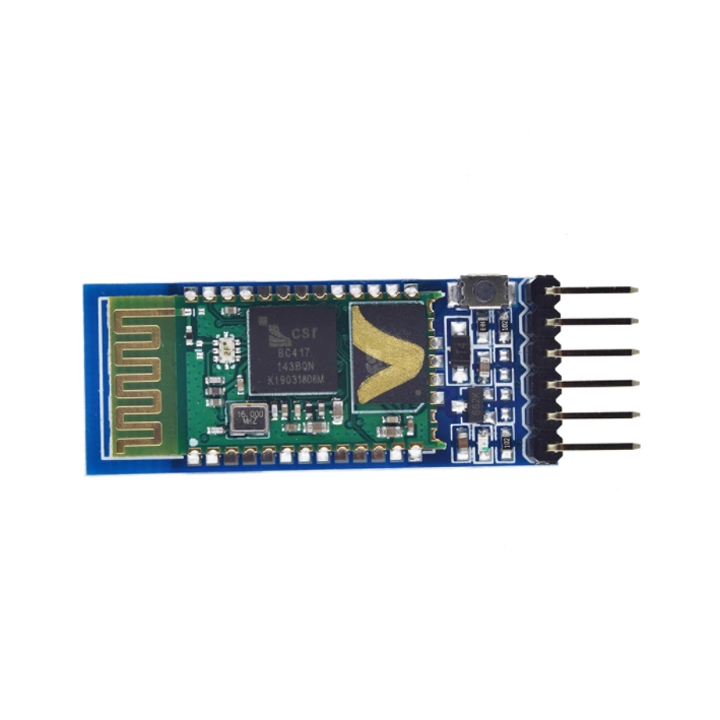

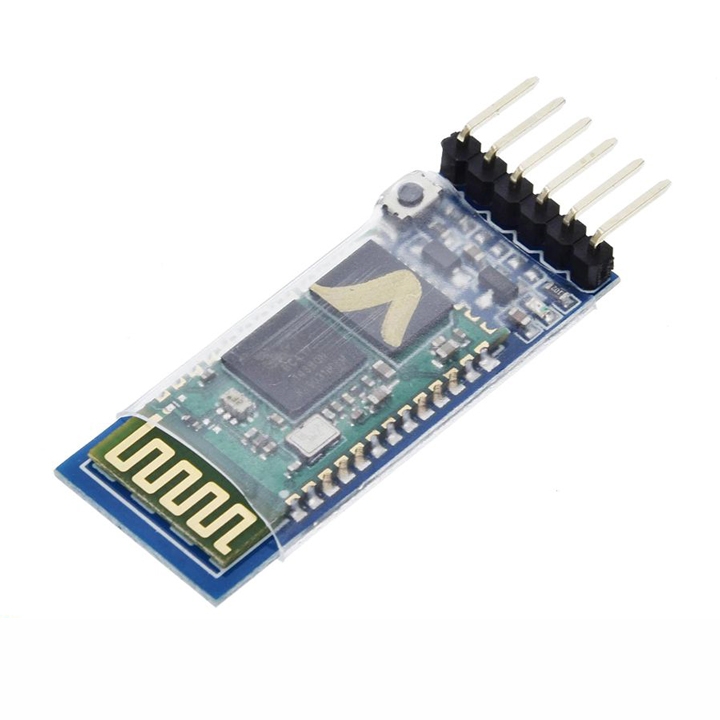

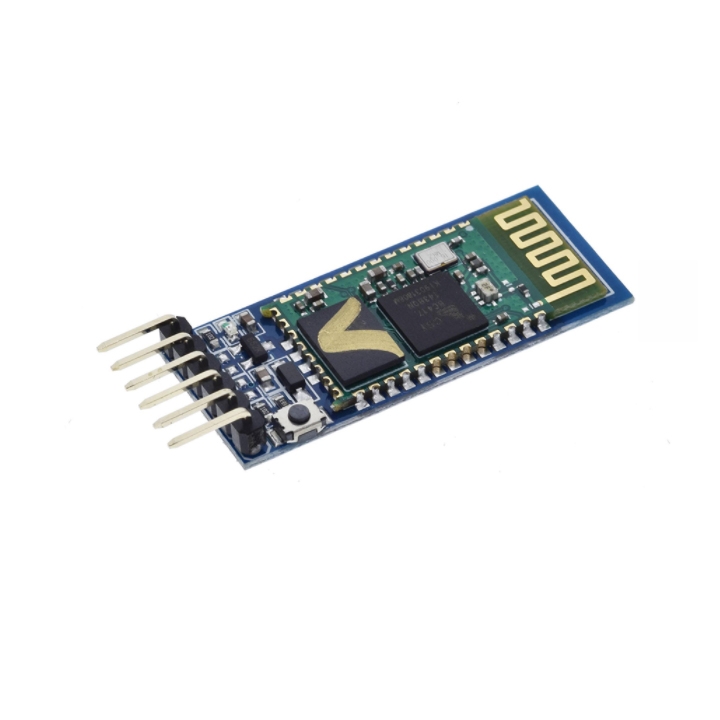

✔️ Mạch thu phát Bluetooth HC-05 đã ra chân được thiết kế nhỏ gọn ra chân tín hiệu giao tiếp cơ bản và nút bấm để vào chế độ AT COMMAND, mạch được thiết kế để có thể cấp nguồn và giao tiếp qua 3.3VDC hoặc 5VDC, thích hợp cho nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua Bluetooth,....

✔️ Khi kết nối với máy tính, HC-05 sẽ nhận như 1 cổng COM ảo ở chế độ truyền Haft Duplex tức trong 1 thời điểm chỉ có thể truyền hoặc nhận tín hiệu.

Module Bluetooth HC05

Thông Số Kỹ Thuật

✔️ Điện áp hoạt động : +3.3VDC 30mA(hỗ trợ IC 5.0V)

✔️ Dòng điện khi hoạt động : Khi Pairing 30mA , sau khi pairing hoạt động truyền nhận bình thường 8mA

✔️ Baudrate : 1200,2400,4800,9600,19200,38400,57600,11520

✔️ Dải tần hoạt động : 2.4GHz

✔️ Kích thước : 26.9mm x 13mm x 2.2mm

✔️ Giao tiếp : Bluetooth serial port

✔️ Nhiệt độ làm việc : -20℃ ~ +75℃

✔️ Tốc độ : - Asynchronous : 2.1Mbps(Max)/160kbps

✔️ Synchronous : 1Mbps/1Mbps

Sơ đồ nguyên lý

Bluetooth HC05

Nguyên lý hoạt động

✔️ Module có 2 chế độ làm việc (có thể lựa chọn chế độ làm việc bằng cách thay đổi trạng thái chân 34 KEY):

✔️ Tự động kết nối.

✔️ Đáp ứng theo lệnh: khi làm việc ở chế độ này, các bạn có thể gửi các lệnh AT để giao tiếp với module.

✔️ Module HC05 có thể nhận 1 trong 3 chức năng: Master, Slave, Loopback (có thể lựa chọn các chức năng bằng lệnh AT).

✔️ Giao tiếp với module bằng giao tiếp nối tiếp không đồng bộ qua 2 đường RX và TX, vì vậy các bạn có thể sử dụng PC với chuẩn RS232 hoặc các dòng vi điều khiển để giao tiếp.
✔️ Bằng cách thay đổi trạng thái chân 34 (KEY), bạn có thể cấu hình chế độ hoạt động cho module:

✔️ Để module làm việc ở chế độ kết nối tự động: KEY phải ở trạng thái Floating (trạng thái không kết nối).

✔️ Để module làm việc ở chế độ đáp ứng theo lệnh: KEY = ‘0’ (kết nối xuống đất)àCấp nguồn cho module à chuyển KEY = ‘1’ (kết nối lên VCC) lúc này có thể sử dụng các lệnh AT để giao tiếp.
