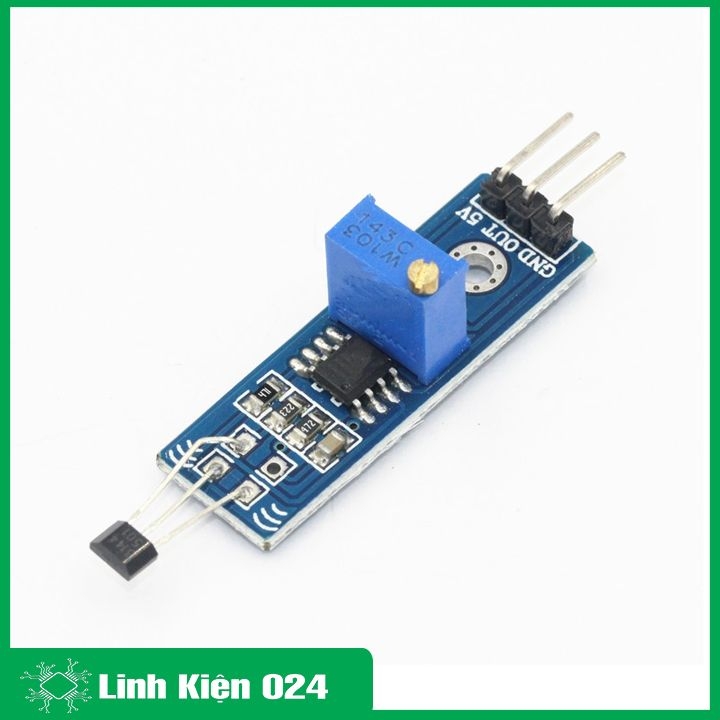

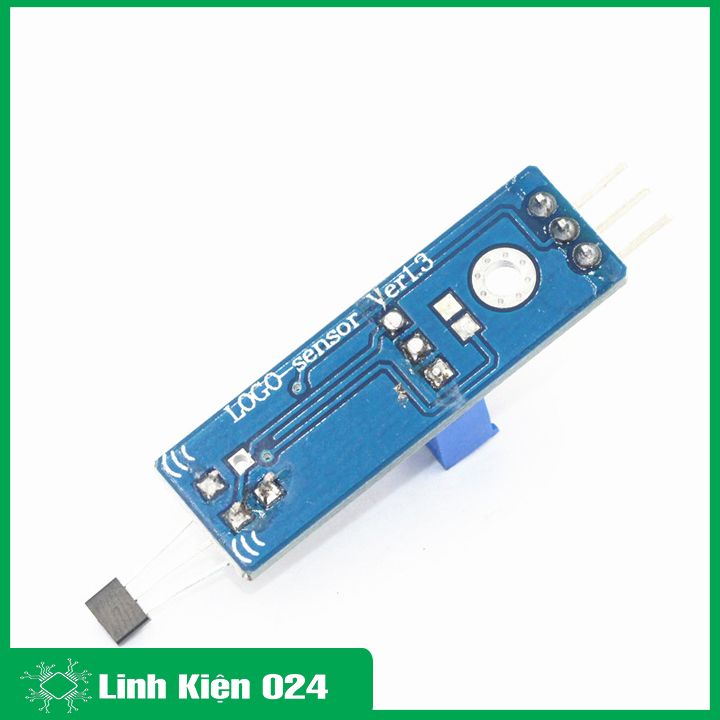

MODULE CẢM BIẾN HALL A3144 V2 (K3B16-1)

Module Mạch Cảm Biến Từ trường Hall A3144

✔️ A3144 là một cảm biến từ trường hoạt động dựa trên nguyên lý : khi có từ trường (nam châm) biến thiên qua đầu cảm biến mưa thì sẽ có sự thay đổi trạng thái ở 2 chân D0 và A0.MODULE CẢM BIẾN HALL A3144 V2

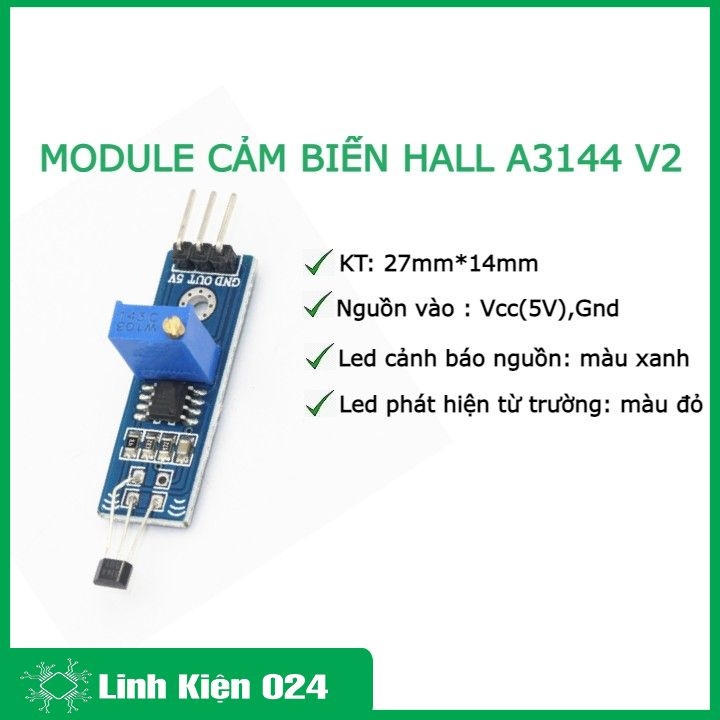

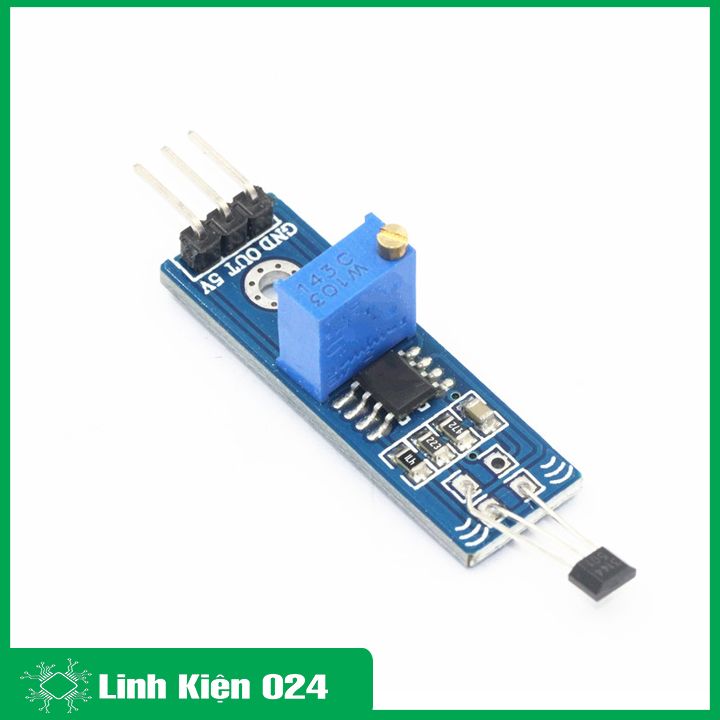

Thông số kĩ thuật :

✔️ Kích thước A3144: 27mm*14mm

✔️ Sử dụng IC LM393 (SMD) và cảm biến Hall A3144

✔️ Đầu ra: D0 (Digital) và A0(Anolog)

✔️ Nguồn vào : Vcc(5V),Gnd

✔️ Led cảnh báo nguồn: màu xanh

✔️ Led phát hiện từ trường: màu đỏ

MODULE CẢM BIẾN HALL A3144 V2

Cảm biến Có 2 dạng tín hiệu Anolog và Digital :

✔️ Dạng tín hiệu Digital với mức dòng đạt 100mA có thể điều khiển trực tiếp rơ le 5V, còi chip 5V,hoặc đưa trực tiếp vào các IO của Vđk,…

✔️ Dạng tín hiệu Anolog với dải áp từ 0-5V với mức dòng tối đa đạt 20mA có thể đọc trực tiếp từ các bộ ADC của AVR,PIC

✔️ Module sử dụng opamp LM393 với độ nhạy cao, có thể điều chỉnh độ nhạy của module bằng cách điều chỉnh biến trở (thực chất là điều chỉnh điện áp so sánh của 1 ngõ vào opamp)

 Nguyên lý hoạt động của cảm biến

Sơ đồ nguyên lý mạch cảm biến Hall phát hiện từ trường :

✔️ Khi có từ trường biến thiên qua đầu cảm biến (ở trường hợp này là có sự di chuyển của nam châm) thì đầu ra của cảm biến hall có sự thay đổi điện áp

✔️ Đầu ra này được đưa vào ngõ vào đảo của opamp (chân 6 của LM393) và điện áp so sánh (lấy qua chân 2 của biến trở) được đưa vào ngõ vào không đảo(chân 5 của LM393).

✔️ Hiện tượng biến thiên từ trường dẫn đến sự thay đổi mức điện áp ở ngõ vào đảo trong khi mức điện áp ở ngõ vào không đảo giữ nguyên kéo theo sự thay đổi mức logic của đầu ra opamp (nối với chân D0). Đầu ra tích cực mức 1 (5V) khi có từ trường biến thiên và tích cực mức 0 (0V) khi không có biến thiên từ trường.
