Vi Điều Khiển PIC 18F97J60

Vi Điều Khiển PIC 18F97J60

✔️ PIC18F97J60 là một vi điều khiển 8-bit cao cấp của Microchip, tích hợp sẵn Ethernet 10BASE-T, bộ nhớ Flash lớn và nhiều ngoại vi, rất thích hợp để phát triển ứng dụng nhúng có kết nối mạng LAN.

Thông tin chính

✔️ Họ vi điều khiển: PIC18 (8-bit, hiệu năng cao, kiến trúc Harvard cải tiến).

✔️ Bộ nhớ chương trình: lên tới 128 KB Flash.

✔️ RAM dữ liệu: khoảng 3.8 KB SRAM.

✔️ EEPROM: không tích hợp, nhưng có thể mô phỏng bằng Flash.

Tích hợp Ethernet:

✔️ Chuẩn IEEE 802.3 10BASE-T

✔️ Có MAC + PHY sẵn bên trong

✔️ Giao tiếp qua cổng RJ45 (cần mạch biến áp cách ly ngoài).

Ngoại vi khác:

✔️ ADC 10-bit (16 kênh)

✔️ UART, SPI, I²C

✔️ Timers 8/16-bit

✔️ CCP/PWM modules

✔️ Tần số hoạt động: tối đa 41.67 MHz (khoảng 10 MIPS).

✔️ Điện áp hoạt động: 2.0V – 3.6V (hoạt động ở mức logic 3.3V).

Đặc điểm nổi bật

✔️ Cho phép xây dựng thiết bị nhúng có kết nối Ethernet mà không cần chip Ethernet rời (như ENC28J60).

✔️ Hỗ trợ TCP/IP Stack của Microchip → dễ phát triển ứng dụng mạng như Web Server nhúng, Modbus TCP, IoT Gateway…

✔️ Bộ nhớ Flash lớn (so với PIC truyền thống), đáp ứng ứng dụng nhiều tính năng.

Ứng dụng

✔️ Web Server nhúng: điều khiển thiết bị qua trình duyệt.

✔️ Hệ thống IoT: thu thập dữ liệu cảm biến và gửi qua mạng LAN.

✔️ PLC mini, HMI trong công nghiệp.

✔️ Thiết bị giám sát từ xa qua Ethernet (Camera, Sensor, Logger).

✔️ Các dự án nghiên cứu về truyền thông mạng với vi điều khiển.

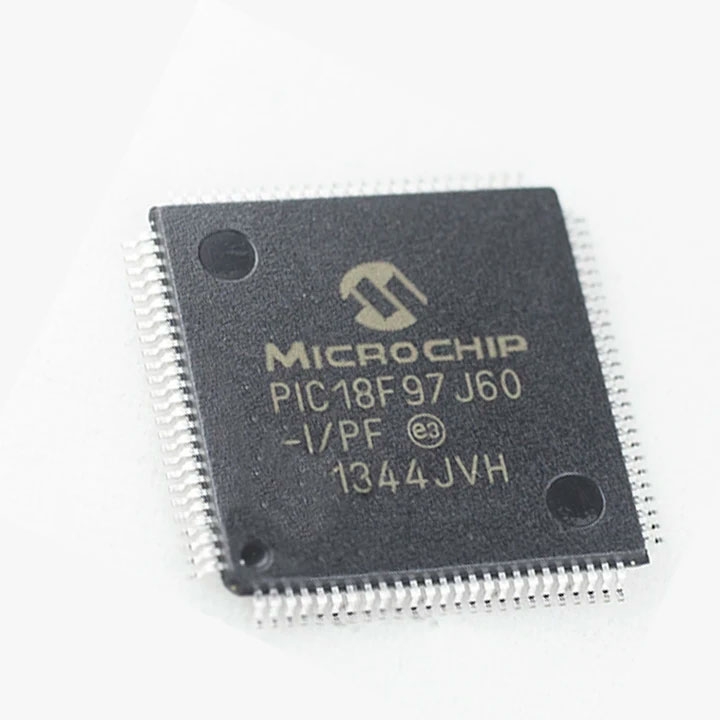

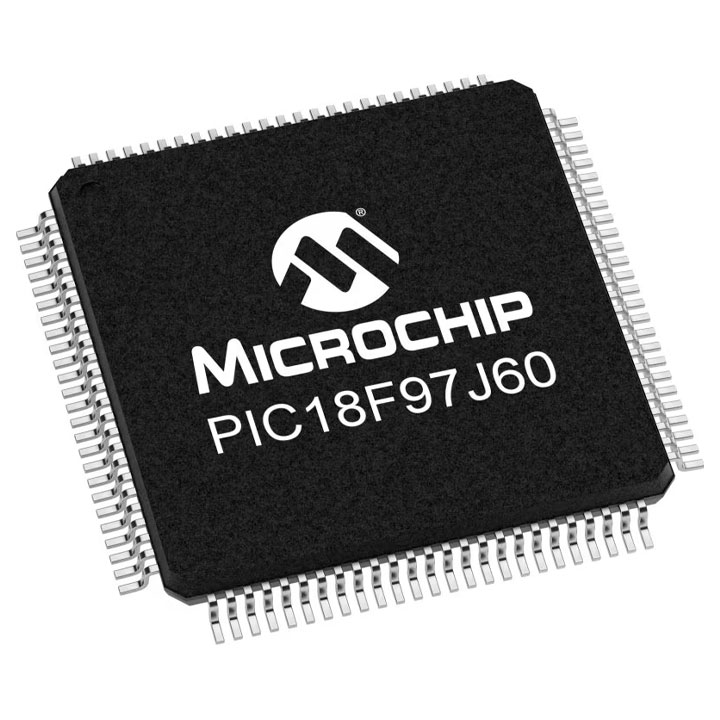

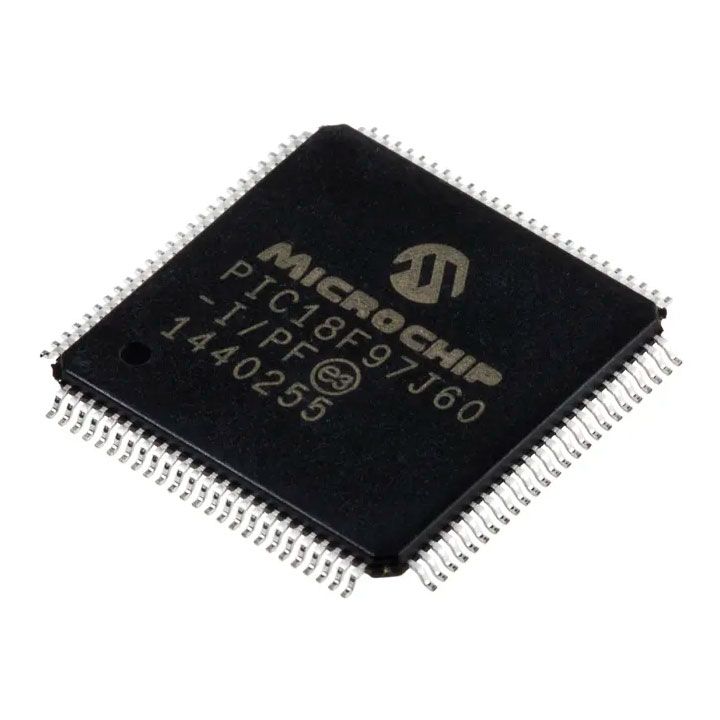

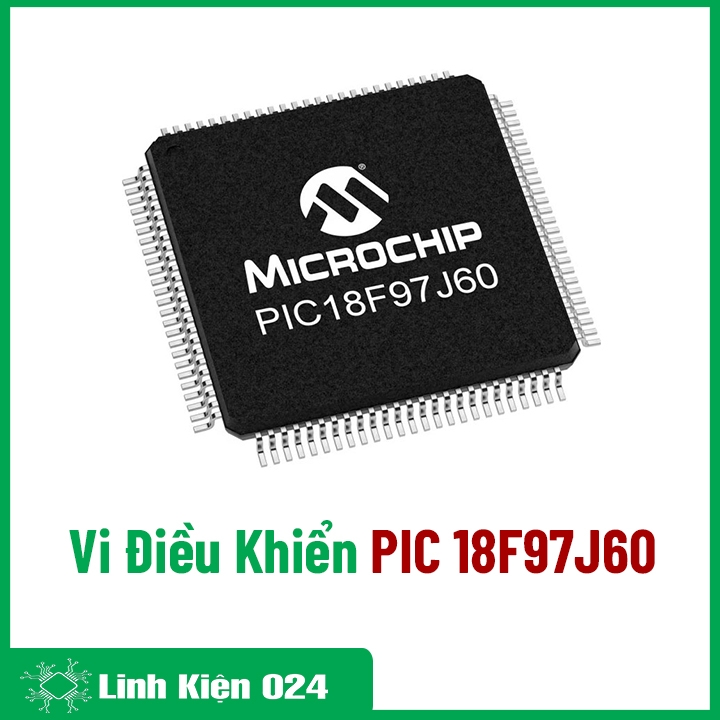

Hình Ảnh Vi Điều Khiển PIC 18F97J60

Vi Điều Khiển PIC 18F97J60

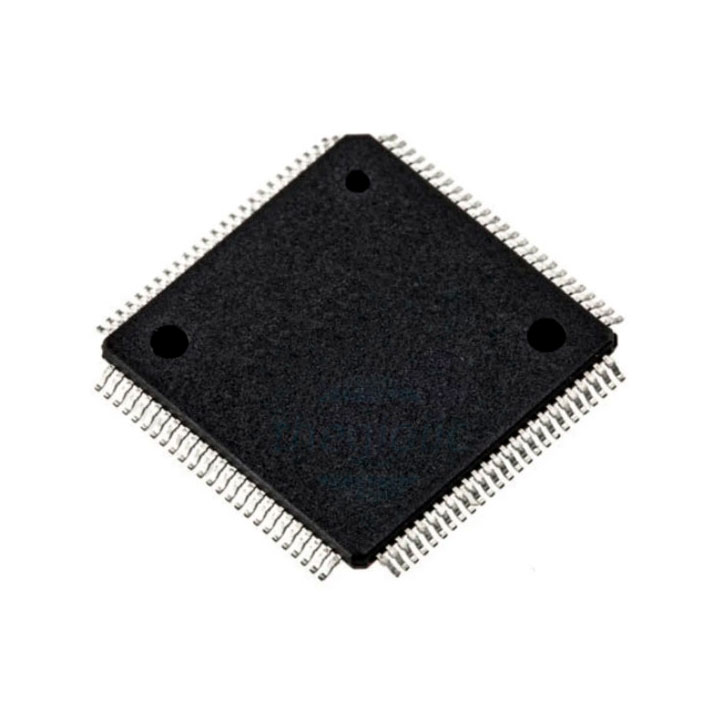

Mặt Sau Vi Điều Khiển PIC 18F97J60

Vi Điều Khiển PIC 18F97J60
