Vi Điều Khiển PIC16F877A-I/P DIP40

Vi Điều Khiển PIC16F877A-I/P DIP40

PIC16F877A-I/P là vi điều khiển 8-bit, DIP-40, 14KB Flash, 33 I/O, tích hợp ADC, UART, SPI, I²C, rất thông dụng cho học tập và ứng dụng điều khiển.

Đặc tính kỹ thuật:

✔️ CPU: 8-bit RISC, tốc độ tối đa 20 MHz.

✔️ Bộ nhớ chương trình (Flash): 14 KB (8K x 14 words).

✔️ RAM (SRAM): 368 byte.

✔️ EEPROM: 256 byte (lưu dữ liệu không mất khi tắt nguồn).

✔️ Số chân I/O: 33 chân vào/ra (đa chức năng).

✔️ Timer: 3 bộ định thời (Timer0, Timer1, Timer2).

✔️ ADC: 10-bit, 8 kênh (dùng đọc cảm biến analog).

✔️ Giao tiếp tích hợp:

USART (UART nối tiếp)

SPI, I²C

✔️ Ngắt (Interrupt): nhiều nguồn ngắt linh hoạt.

✔️ Watchdog Timer: có.

✔️ Nguồn hoạt động: 4V – 5.5V.

Ứng dụng:

✔️ Mạch điều khiển tự động (robot, máy CNC mini, PLC nhỏ).

✔️ Giao tiếp cảm biến, hiển thị LCD, LED 7 đoạn.

✔️ Điều khiển động cơ, relay, thiết bị gia dụng.

✔️ Các bài học lập trình vi điều khiển (thường có rất nhiều kit học dùng con này).

✔️ Hệ thống nhúng nhỏ, điều khiển công nghiệp đơn giản.

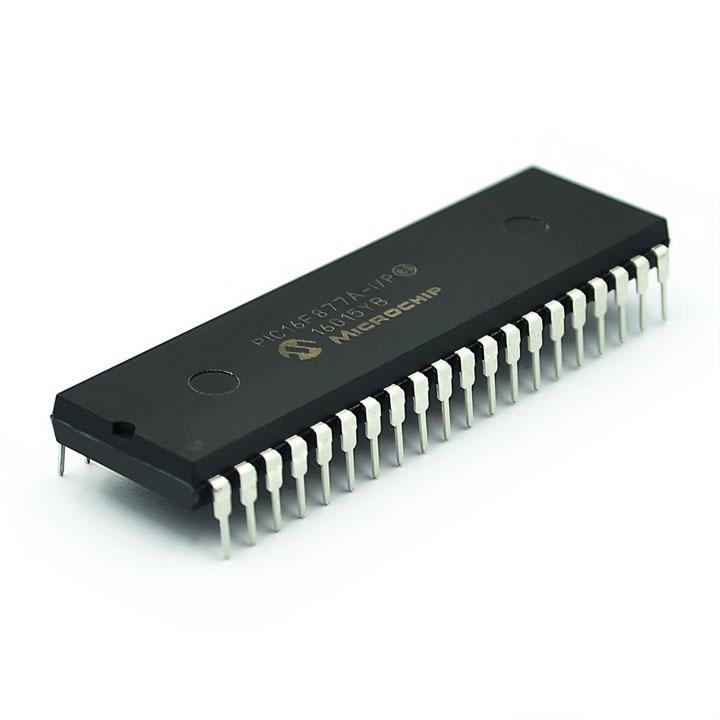

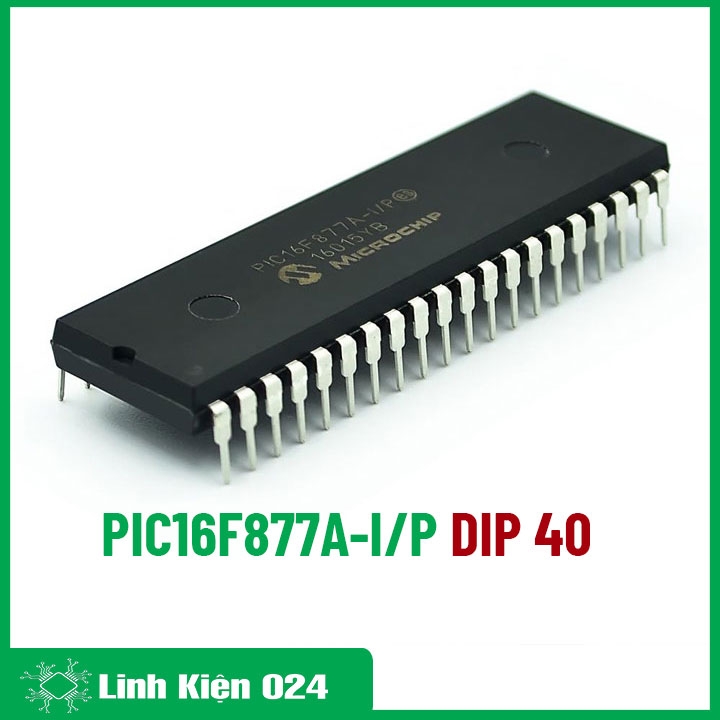

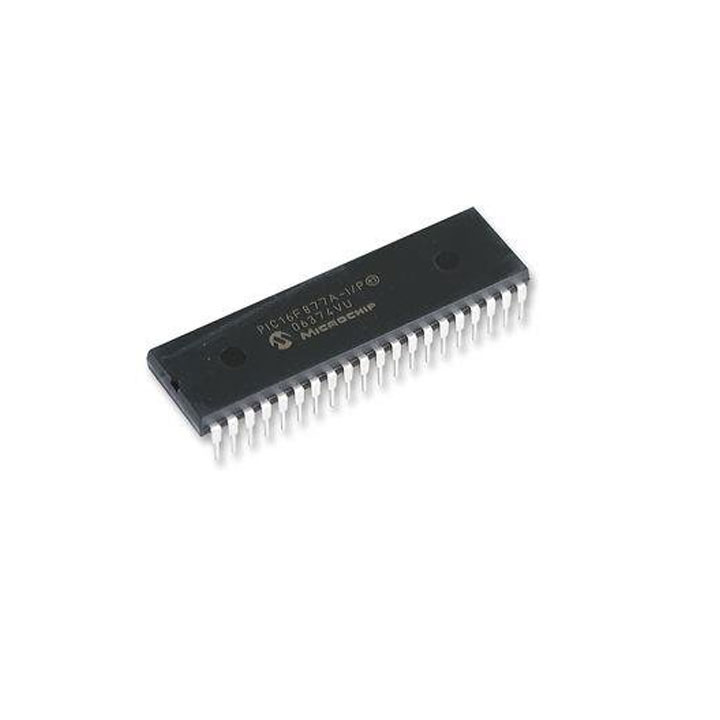

Hình Ảnh Vi Điều Khiển PIC16F877A-I/P DIP40

Vi Điều Khiển PIC16F877A-I/P DIP40

Vi Điều Khiển PIC16F877A-I/P DIP40

Vi Điều Khiển PIC16F877A-I/P DIP40
